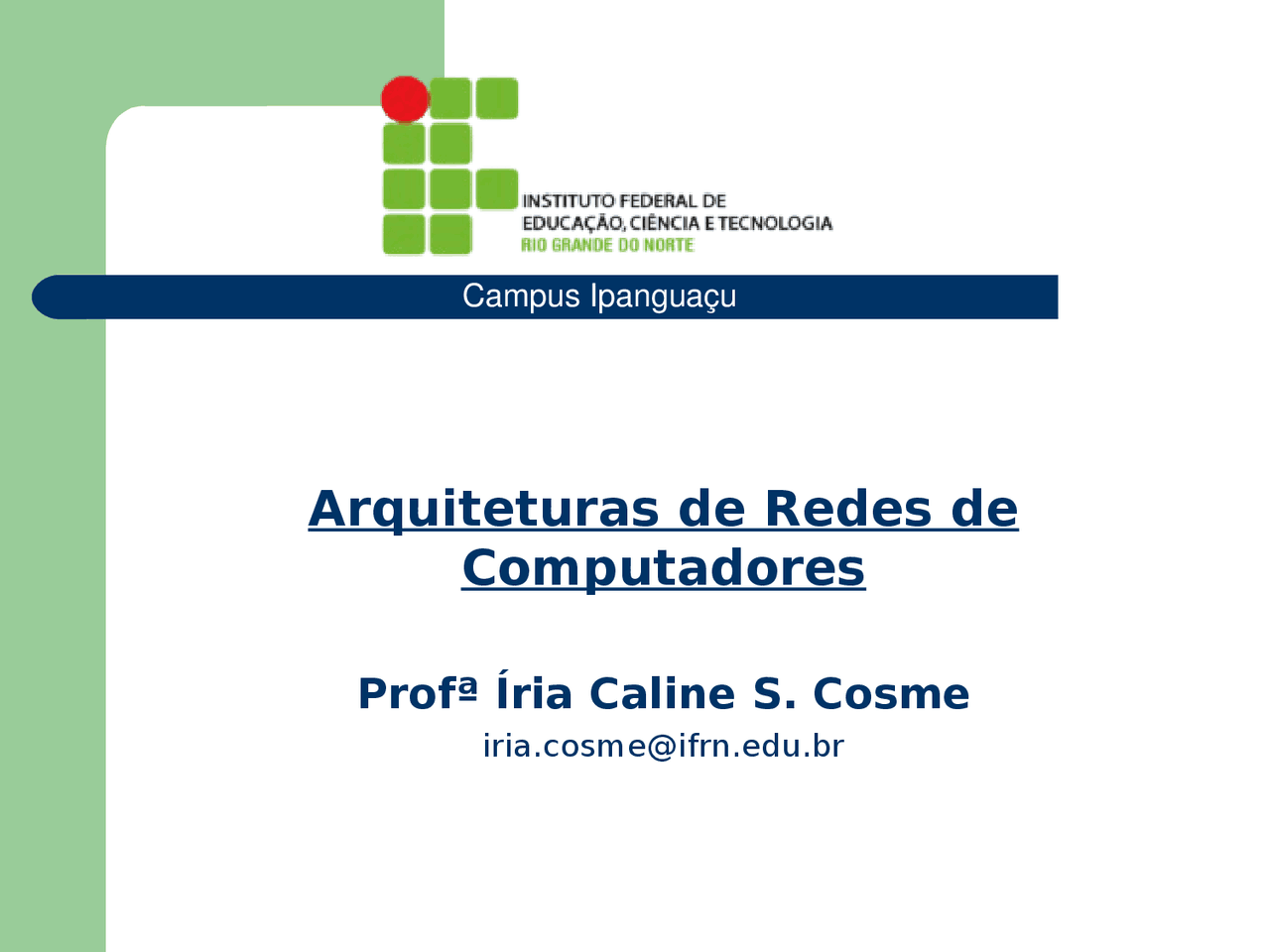

Arquiteturas de Redes de
Computadores
Profª Íria Caline S. Cosme
Campus Ipanguaçu
Introdução
As redes são complexas (muitos componentes)
- Máquinas (hosts)
- Equipamentos de interconexão
- Hubs, switches, roteadores, pontos de acesso sem
fio
- Enlaces (meios físicos) de vários tipos
- Hardware, software, aplicações, protocolos...
Como organizar toda esta arquitetura (estrutura) de
eficiente e satisfatória?
- Solução: Dividir os “esforços” para realizar a
comunicação em camadas, com funções e regras
bem definidas
Introdução
Ex: Analogia da organização de uma viagem aérea,
vista como uma série de passos:
Introdução
Ex: Analogia da organização de uma viagem aérea,
vista de forma estruturada:
Arquiteturas de Redes
Relação entre camadas, interfaces e protocolos:
Arquiteturas de Redes
Vantagens do modelo em camadas:
- (^) Dividir a complexidade de uma rede em
subcamadas mais gerenciáveis
- (^) Desenvolvimento independente das camadas
(modularidade)
- (^) Facilidade na incorporação de novas tecnologias
- (^) Uma camada podem ser alterada sem mudar o
código como um todo
- (^) Facilidade na resolução de problemas
- (^) Maior flexibilidade e simplicidade de
implementação
Facilidade na alteração de uma camada
Arquiteturas de Redes
Protocolos são projetados e desenvolvidos em
conjuntos completos e cooperativos chamados
conjuntos, famílias, Pilha de Protocolos ou Arquiteturas
Cada protocolo em uma arquitetura deve resolver
uma parte do problema de comunicação
Juntos, eles resolvem o problema da comunicação
por inteiro
Arquiteturas de Redes
Arquiteturas de Redes
Modelo OSI da ISO
Modelo OSI da ISO
Modelo OSI da ISO
Modelo OSI da ISO
Cada nível apresenta um cabeçalho, e contém
como dados, o cabeçalho da camada superior e
seus dados.
Dados da camada são chamados SDU (Unidade
de Dados do Serviço)
Cabeçalho + Dados da camada são chamados
PDU (Unidade de Dados do Protocolo)
Camada de enlace contém um “fecho” chamado
Frame Check Sequence (FCS) para detecção de
erros
