Quarto 2
Área: 10,71 m²
Quarto 1
Área: 11,05 m²
WC
Área: 3,96 m²
Cozinha
Área: 17,54 m²
Copa
Área: 9,46 m²
Garagem
Área: 19,1 m²
Sala
Área: 10,37 m²
A.Serviço
Área: 5,34 m²
Varanda
Área: 5,95 m²
QUADRO DE MEDIDORES
ATERRAMENTO
MOTOR ELETRICO
M
CONDUTORES FASE, NEUTRO, RETORNO E TERRA, RESPECTIVAMENTE
TUBULACAO EMBUTIDA NO TETO OU PAREDE PARA ENERGIA ELETRICA
TUBULACAO EMBUTIDA NO PISO PARA ENERGIA ELETRICA
CONJUNTO DE 2 INTERRUPTORES PARALELOS
CONJUNTO DE 3 INTERRUPTORES PARALELOS
INTERRUPTOR PARALELO
p2
S
p3
S
p
S
Ar Condicionado de 9000 BTU
INTERRUPTOR SIMPLES
S
TOMADAS DE USO GERAL MÉDIA
SIMBOLOGIA
PONTO PARA TV/FM EMBUTIDO NA PAREDE A 220cm DO PISO
INTERRUPTOR EMBUTIDO NA PAREDE A 130cm DO PISO E TOMADA MONOFASICA A 30cm DO PISO
INTERRUPTOR EMBUTIDO NA PAREDE A 110cm DO PISO
PONTO BIFASICO PARA CHUVEIRO ELETRICO EMBUTIDO NA PAREDE A 220cm DO PISO
TOMADA MONOFASICA EMBUTIDA NA PAREDE A 30cm DO PISO
QUADRO DE DISTRIBUICAO DE ENERGIA ELETRICA
PONTO PARA LAMPADA INCANDESCENTE NA PAREDE (ARANDELA) A ALTURA CONVENIENTE
PONTO PARA LAMPADA INCANDESCENTE NO TETO
ARANDELA EXTERNA Hsala=2.50m
(H=1.80m) H banho=2.00m
PLAFON NA LAJE
0.40m
# 6mm2
CABO DE COBRE NU
HASTE COPPERWELD
DET. ''A''
5/8" x 3.00 m
0.30m
0.34m
S/ESCALA
#35MM2
DETALHE MALHA DE ATERRAMENTO
CABO NU
DETALHE ATERRAMENTO PARA-RAIO
CABO NU
QD.001
3,00m
DE BARRO VIDRADO Ø 150mm
DET. ''A''
#6mm2
CABO NU
3,00m
CABO NU
CX 30x30x40cm OU MANILHA
HASTE
ATERRAMENTO
3,00x5/8" COPPERWELD
CABO NU
#6mm2
#6mm2 #6mm2
DETALHE ENTRADA ENERGIA/TELEFONIA/TV E FM
S/ ESCALA
CX DE MEDICAO TIPO III Polifásica
3,00 METROS
6,20 METROS
A
CONETOR DE COMPRESSAO
B
80
602x502x180cm
A
80
1.100
B
CX PASSAGEM T.V. CABO
CX PASSAGEM TELESP
12 2100TOM. 127 5,9 162,53
1 1000ILUM.GAR,SALA,HALL.ENT,COPA 127 12 161.53
2 1000ILUM. QUARTOS,HALL,WC 127 12 161,53
63 A63 A63 A
#25mm2
#25mm2
#25mm2
#25mm2
#6 mm2
34000W
CORTE A-A
1100 500
CX DE MEDIÇÃO TIPO III
CORTE B-B
350 1050
602x502x180cm
400
7 1200AR.SALA 127 3,6 102,53
3 1000ILUM.COZINHA/A.SERV/A.EXTER 127 12 161,53
4 1000ILUM.GAR./ENTRADA EXTERNA 127 12 161,53
5 1000AR.QUART.1 127 3,6 102,53
6 1000AR.QUERT.2 127 3,6 102,53
8 1200MOTOR,PORTÃO 220 1,6 102,53
9 1200TOM. 127 10,8 162,53
10 1200TOM. 127 12,8 162,53
11 1200TOM. 127 11,8 162,53
S/ ESCALA
S/ESCALA
ENDEREÇO:
ASSUNTO:
35
22
28
15
COBRE
54
42
40
25
32
20
60
50
ØExterno mm
1''
3/4''
1/2''
2''
1 1/2''
BITOLA
1 1/4'
ØRef.pol.
PVC SOLDAVEL
ØExterno mm
13 2100TUE.COZ 220 20,5 202,53
14 2100CHUV.ELÉTRICO 220 1,6 40103
M
S
S
p
S
p
S
p3
S
p
S
p
S
p
S
p2
S
p2
S
S
S

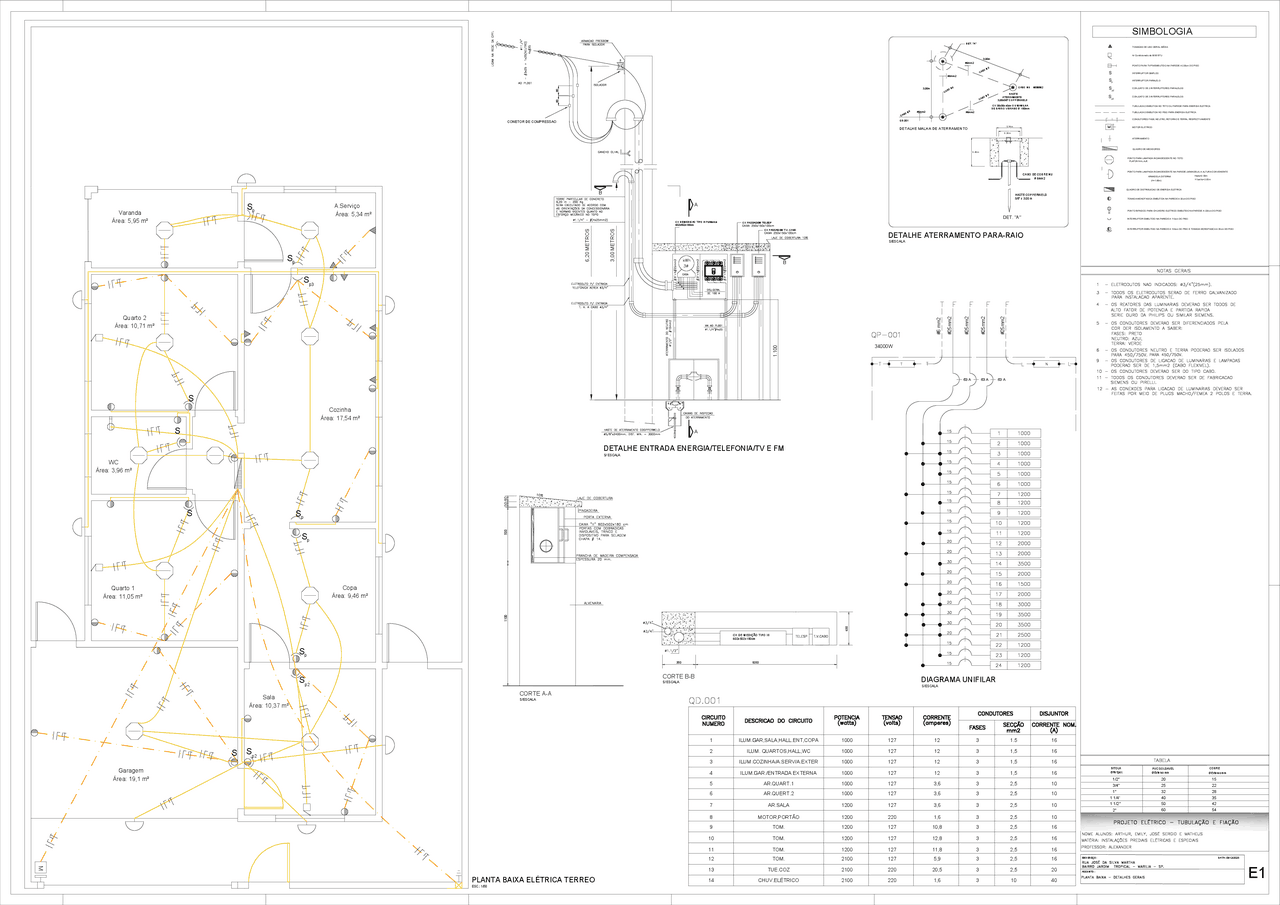

PLANTA BAIXA ELÉTRICA TERREO
ESC.: 1/50
S/ESCALA
DIAGRAMA UNIFILAR
E1
DATA: 08/12/2025
