DIAGRAMA UNIFILAR
TÍTULO:
CLIENTE:
PROJETO:
DATA:
CIDADE:
LOCAL:
DESENHO:
RESPONSABILIDADE TÉCNICA:
FOLHA: REVISÃO:
1 / 1
0
ESCALA: SEM ESCALA
CREA:
SISTEMA DE ATERRAMENTO FOTOVOLTAÍCO
13/02/2024
ABAETETUBA-PA
NELSON PETTER SANTOS CORREA
NELSON PETTER SANTOS CORREA

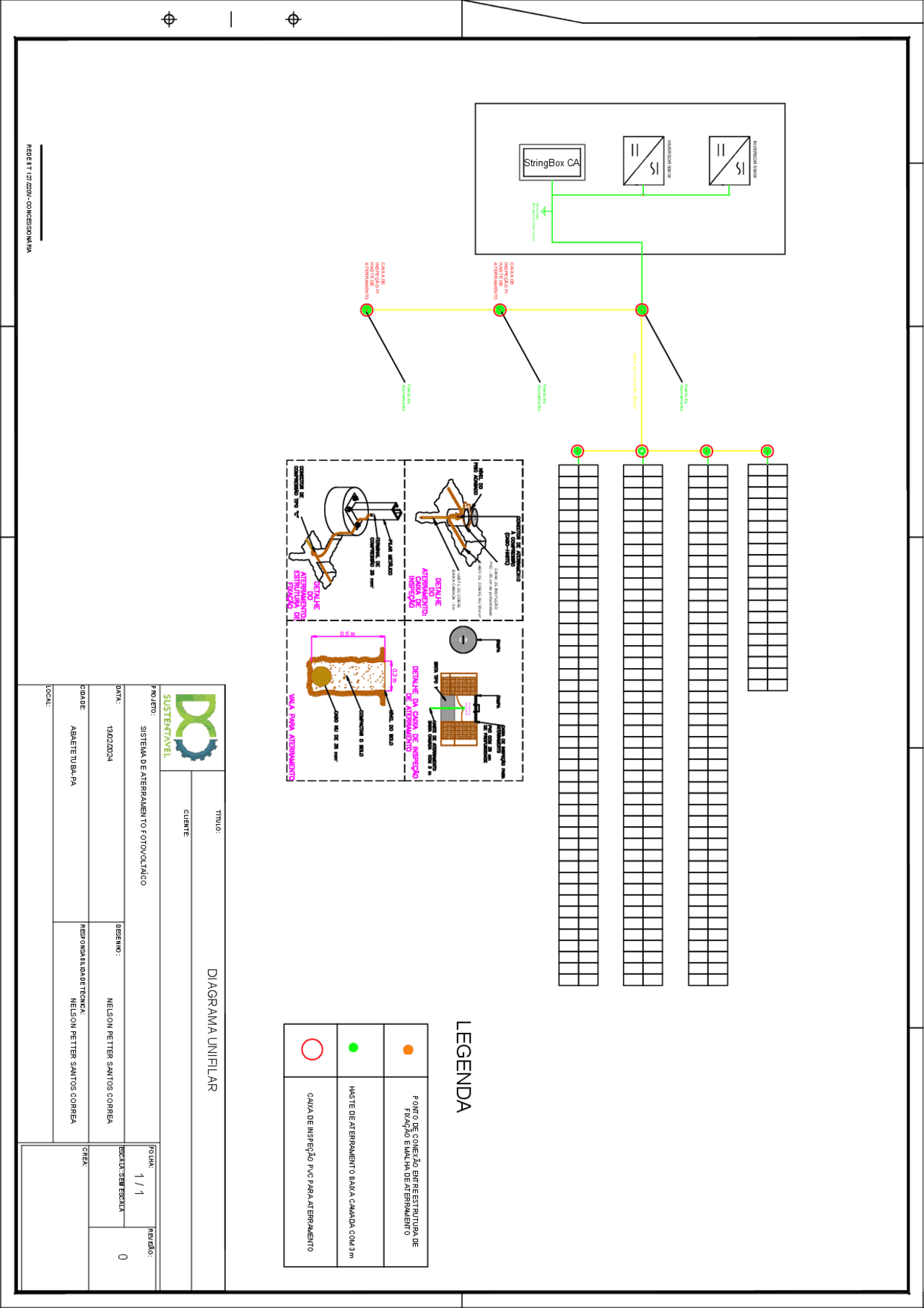

REDE BT 127/220V- CONCESSIONÁRIA
COOFRUTA-ABAETETUBA
StringBox CA
CAIXA DE
INSPEÇÃO P/
HASTE DE
ATERRAMENTO
Haste de
Aterramento
Haste de
Aterramento
Aterramento
2# Cabo PVC 25mm² Cobre
INVERSOR 50KW
INVERSOR 50KW
Cabo de Cobre Nu 35mm²
CAIXA DE
INSPEÇÃO P/
HASTE DE
ATERRAMENTO
Haste de
Aterramento
PONTO DE CONEXÃO ENTRE ESTRUTURA DE
FIXAÇÃO E MALHA DE ATERRAMENTO
HASTE DE ATERRAMENTO BAIXA CAMADA COM 3 m
CAIXA DE INSPEÇÃO PVC PARA ATERRAMENTO
Conector de
compressão
0.3 m
0.5 m
CABO DE COBRE NU 35 mm²
CAIXA DE INSPEÇÃO
PVC - 30 cm de profundidade
HASTE DE COBRE
BAIXA CAMADA - 3 m LEGENDA
