Atividade Efeito Hall
Tipologia: Notas de aula
1 / 3
Esta página não é visível na pré-visualização
Não perca as partes importantes!

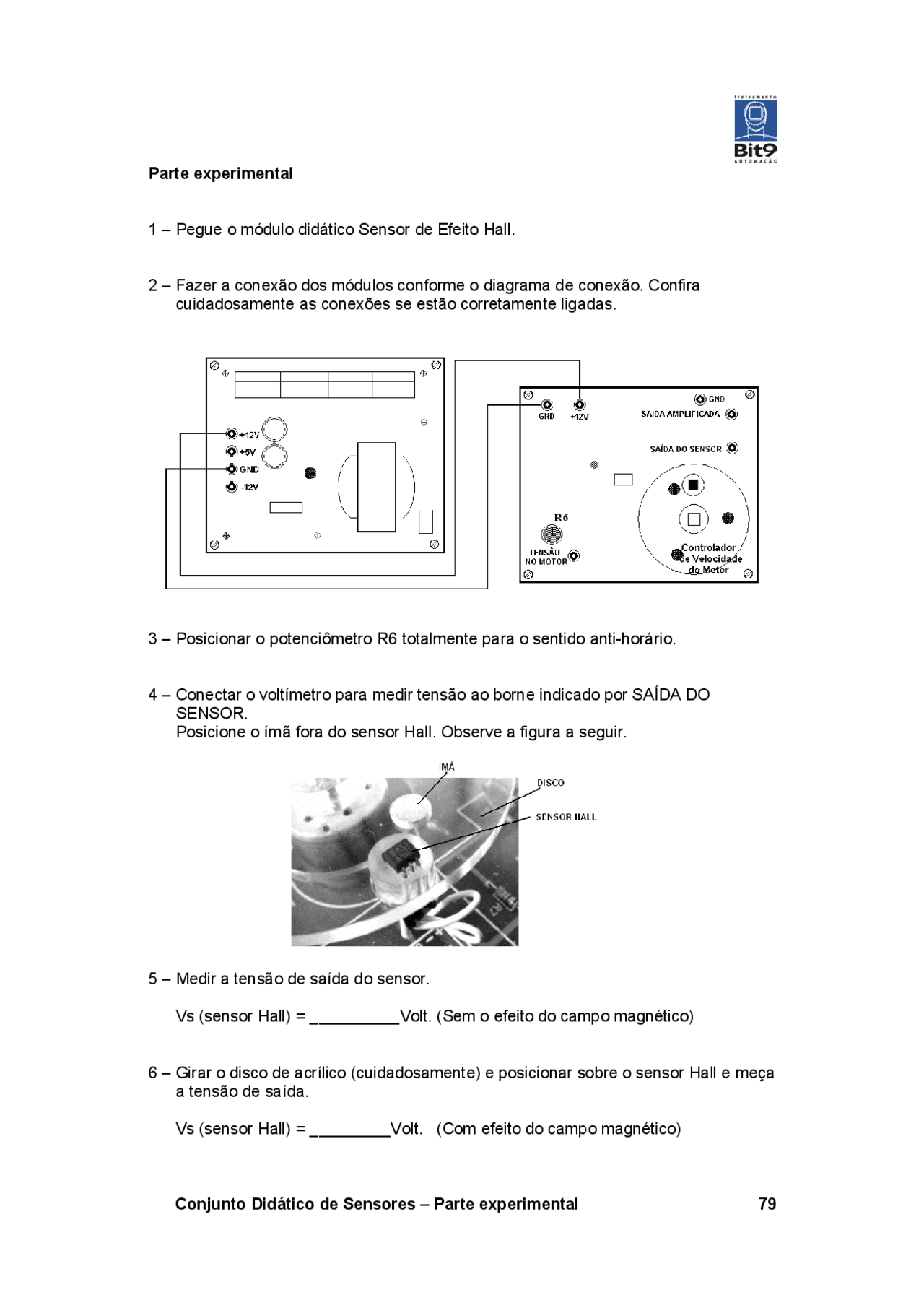

Parte experimental 1 – Pegue o módulo didático Sensor de Efeito Hall. 2 – Fazer a conexão dos módulos conforme o diagrama de conexão. Confira cuidadosamente as conexões se estão corretamente ligadas. 3 – Posicionar o potenciômetro R6 totalmente para o sentido anti-horário. 4 – Conectar o voltímetro para medir tensão ao borne indicado por SAÍDA DO SENSOR. Posicione o ímã fora do sensor Hall. Observe a figura a seguir. 5 – Medir a tensão de saída do sensor. Vs (sensor Hall) = __________Volt. (Sem o efeito do campo magnético) 6 – Girar o disco de acrílico (cuidadosamente) e posicionar sobre o sensor Hall e meça a tensão de saída. Vs (sensor Hall) = _________Volt. (Com efeito do campo magnético)
7 – Manter o potenciômetro R6 totalmente para o sentido anti-horário. 8 – Conectar o voltímetro ao borne indicado por SAÍDA AMPLIFICADA. Posicione o ímã fora de ação do sensor Hall. Meça a tensão de saída. Vs (amplificada) = __________Volt. (Sem o efeito do campo magnético) 9 – Girar o disco de acrílico (cuidadosamente) e posicione sobre o sensor Hall e meça a tensão de saída. Vs (amplificada) = _________Volt. (Com efeito do campo magnético) 10 – Conectar a ponta de prova do osciloscópio ao borne indicado por SAÍDA AMPLIFICADA e o terminal terra ao GND. 11 – Girar vagarosamente o potenciômetro R6 no sentido horário até a metade de seu curso. O disco do motor irá girar. Observe o sinal de saída registrada na tela do osciloscópio. 12 – Ajustar a base de tempo do osciloscópio de forma a observar três a cinco ciclos na tela. 13 – Reproduzir a forma de onda observada na tela do osciloscópio a seguir. 14 – Determinar a freqüência do sinal por meio de osciloscópio. Freqüência do sinal = _____________Hz.
