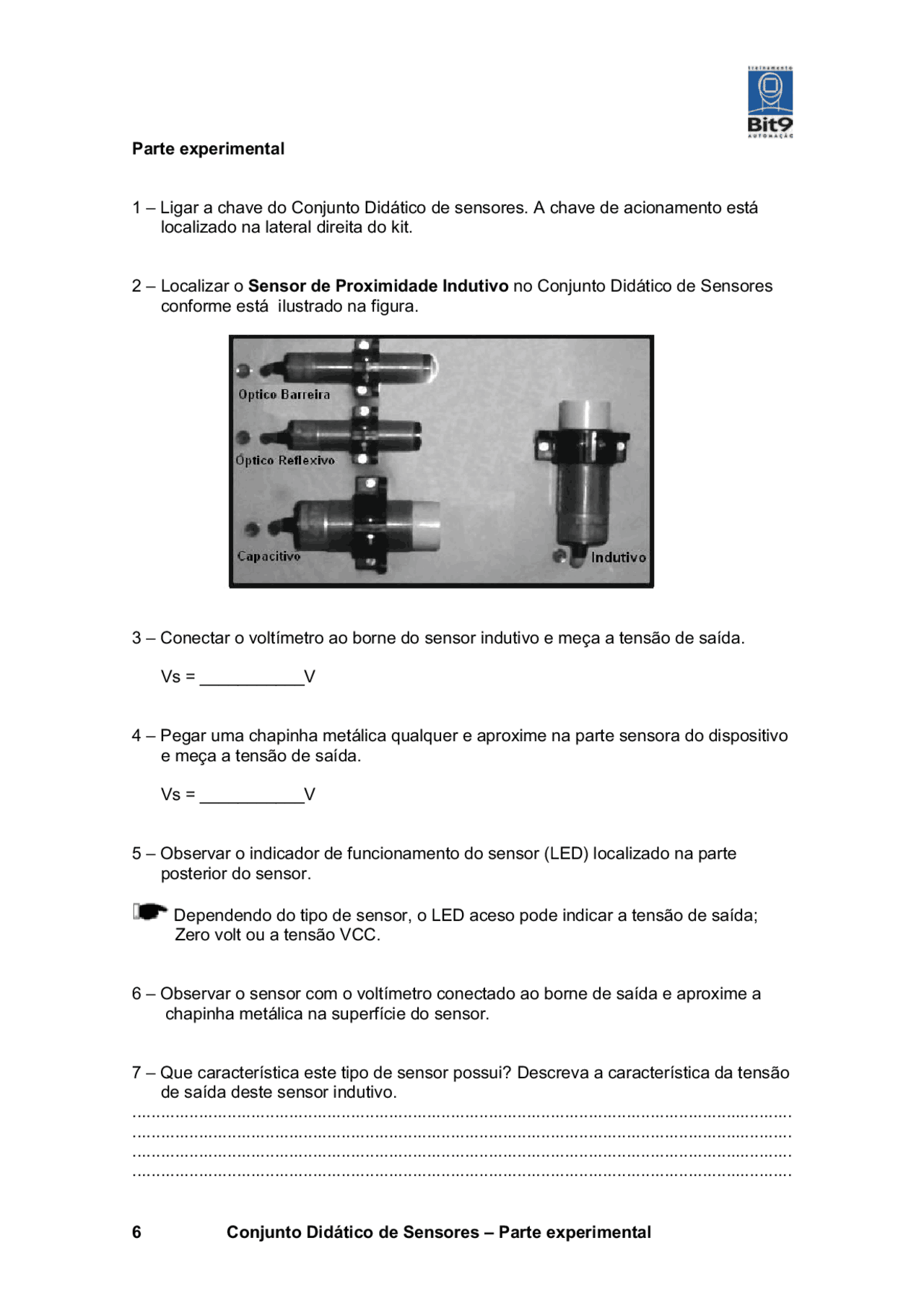

Conjunto Didático de Sensores – Parte experimental
6
Parte experimental
1 – Ligar a chave do Conjunto Didático de sensores. A chave de acionamento está
localizado na lateral direita do kit.
2 – Localizar o Sensor de Proximidade Indutivo no Conjunto Didático de Sensores
conforme está ilustrado na figura.
3 – Conectar o voltímetro ao borne do sensor indutivo e meça a tensão de saída.
Vs = ___________V
4 – Pegar uma chapinha metálica qualquer e aproxime na parte sensora do dispositivo
e meça a tensão de saída.
Vs = ___________V
5 – Observar o indicador de funcionamento do sensor (LED) localizado na parte
posterior do sensor.
Dependendo do tipo de sensor, o LED aceso pode indicar a tensão de saída;
Zero volt ou a tensão VCC.
6 – Observar o sensor com o voltímetro conectado ao borne de saída e aproxime a
chapinha metálica na superfície do sensor.
7 – Que característica este tipo de sensor possui? Descreva a característica da tensão
de saída deste sensor indutivo.
...........................................................................................................................................
...........................................................................................................................................
...........................................................................................................................................
...........................................................................................................................................
