Parte experimental
1 – Ligar a chave do Conjunto Didático de sensores. A chave de acionamento está
localizado na lateral direita do kit.

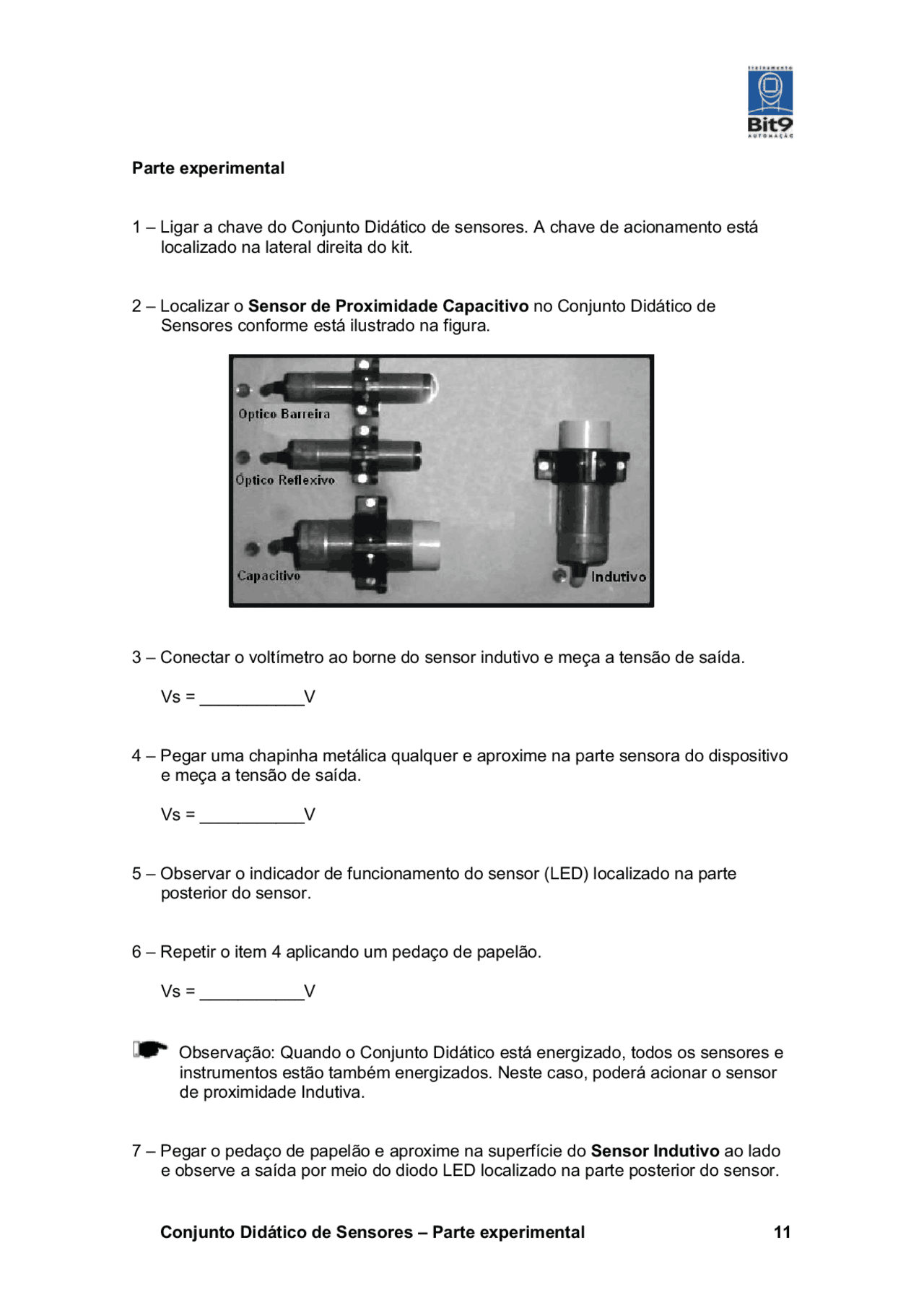

2 – Localizar o Sensor de Proximidade Capacitivo no Conjunto Didático de
Sensores conforme está ilustrado na figura.
3 – Conectar o voltímetro ao borne do sensor indutivo e meça a tensão de saída.
Vs = ___________V
4 – Pegar uma chapinha metálica qualquer e aproxime na parte sensora do dispositivo
e meça a tensão de saída.
Vs = ___________V
5 – Observar o indicador de funcionamento do sensor (LED) localizado na parte
posterior do sensor.
6 – Repetir o item 4 aplicando um pedaço de papelão.
Vs = ___________V
Observação: Quando o Conjunto Didático está energizado, todos os sensores e
instrumentos estão também energizados. Neste caso, poderá acionar o sensor
de proximidade Indutiva.
7 – Pegar o pedaço de papelão e aproxime na superfície do Sensor Indutivo ao lado
e observe a saída por meio do diodo LED localizado na parte posterior do sensor.
