Eletrônica Digital - ELE/ELT
Data: 16 / 12 / 2020Aluno (a): Alef Oliveira Silva
Avaliação Prática
NOTA:
Acionamentos Eletrônicos - ELT
INSTRUÇÕES:
Esta Avaliação contém 6 (Seis) questões, totalizando 10 (dez) pontos;
Você deve preencher dos dados no Cabeçalho para sua identificação:
oNome / Data de entrega.
As respostas devem ser digitadas abaixo de cada pergunta;
Ao terminar grave o arquivo com o nome Atividade Prática, de preferência em PDF;
Envie o arquivo pelo sistema no local indicado;
Em caso de dúvidas consulte o seu Tutor.

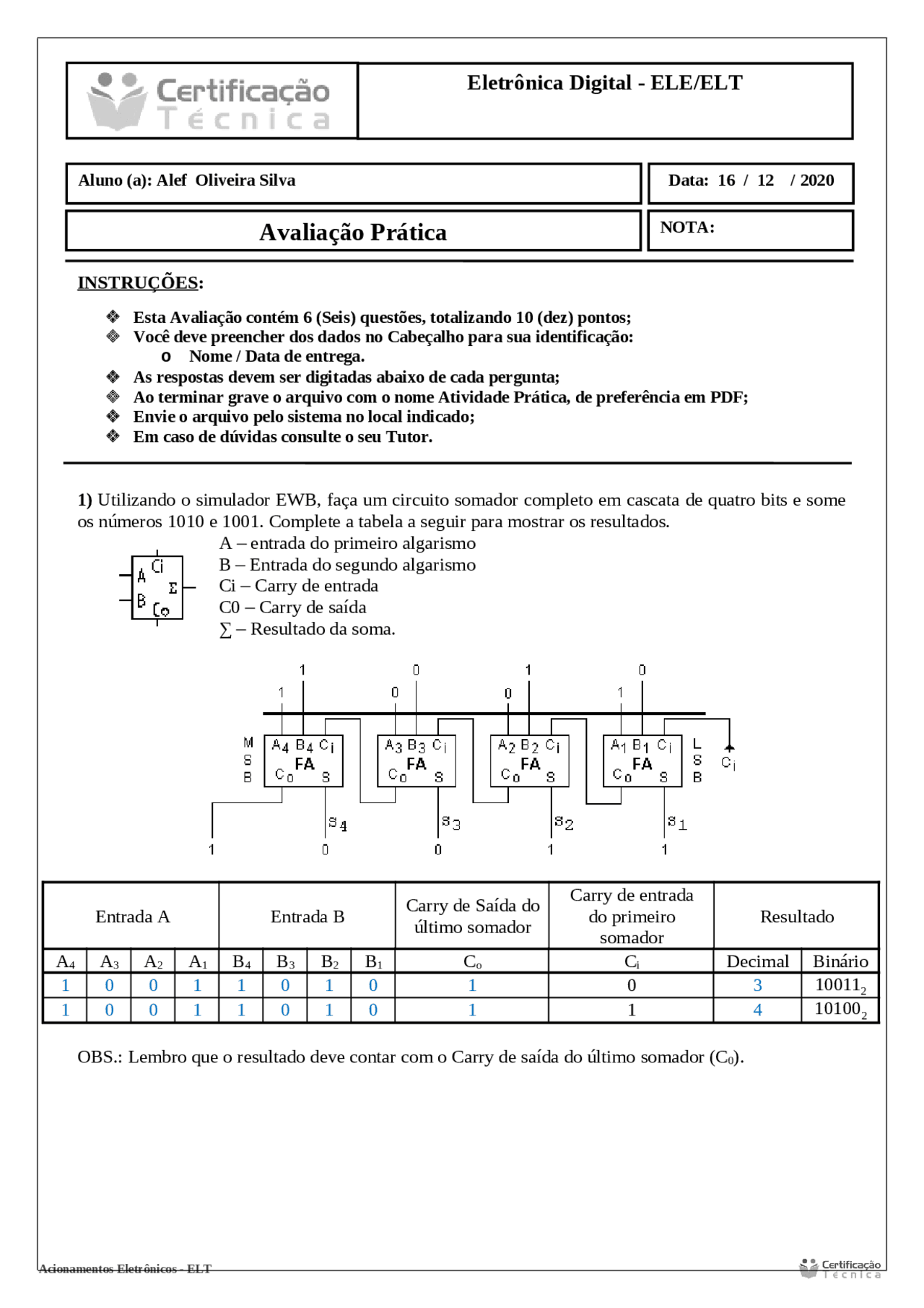

1) Utilizando o simulador EWB, faça um circuito somador completo em cascata de quatro bits e some
os números 1010 e 1001. Complete a tabela a seguir para mostrar os resultados.
A – entrada do primeiro algarismo
B – Entrada do segundo algarismo
Ci – Carry de entrada
C0 – Carry de saída
∑ – Resultado da soma.
Entrada A Entrada B Carry de Saída do
último somador
Carry de entrada
do primeiro
somador
Resultado
A4A3A2A1B4B3B2B1CoCiDecimal Binário
10011010 1 03
100112
10011010 1 14
101002
OBS.: Lembro que o resultado deve contar com o Carry de saída do último somador (C0).
