Docsity
Docsity
Prepare-se para as provas
Prepare-se para as provas

Estude fácil! Tem muito documento disponível na Docsity

Ganhe pontos para baixar
Ganhe pontos para baixar

Ganhe pontos ajudando outros esrudantes ou compre um plano Premium

Guias e Dicas
Guias e Dicas
Venda na Docsity
Venda na Docsity
Docsity I.A.
Docsity I.A.
EntrarCadastre-se

Prepare-se para as provas

Estude fácil! Tem muito documento disponível na Docsity

Encontrar documentos

Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity

Encontra documentos específicos para os exames da tua universidade

Encontra documentos específicos para os exames da tua universidade

Videoaulas

Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade

Quiz

Responda perguntas de provas passadas e avalie sua preparação.

Docsity AINEW

Resuma seus documentos, faça perguntas, converta-os em questionários e mapas conceituais

TCC e ENEM 2026

Estude com provas passadas, TCCs e dicas úteis

Explorar perguntas

Tire suas dúvidas lendo as respostas dadas por outros alunos como você.

Ganhe pontos para baixar

Ganhe pontos ajudando outros esrudantes ou compre um plano Premium

Compartilhe documentos
download point icon20 Pontos

Por cada documento compartilhado

Responda às perguntas
download point icon5 Pontos

por cada resposta enviada (máx. 1 por dia)

Todas as maneiras de obter pontos grátis
Ganhe pontos imediatamente

Escolha um Plano Premium com todos os pontos que precisa

Oportunidades de estudo

Escolha seu próximo programa de estudos

Entre em contato direto com as melhores Universidades do mundo. Pesquise entre milhares de Universidades e parceiros oficiais

Comunidade

Pergunte à comunidade

Peça ajuda à comunidade e tire suas dúvidas relacionadas ao estudo

Guias grátis

Os eBooks que salvam estudantes!

Baixe gratuitamente nossos guias de estudo, métodos para diminuir a ansiedade, dicas de TCC preparadas pelos professores da Docsity

Aula 10 - FASES, Notas de aula de Engenharia de Produção

Universidade Estadual do Ceará (UECE)Engenharia de Produção

Aula 10 - FASES

Tipologia: Notas de aula

2013

Compartilhado em 23/06/2013

gedeon-pereira-7
gedeon-pereira-7 🇧🇷

4.4

(108)

356 documentos

1 / 14

Toggle sidebar

Esta página não é visível na pré-visualização

Não perca as partes importantes!

bg1

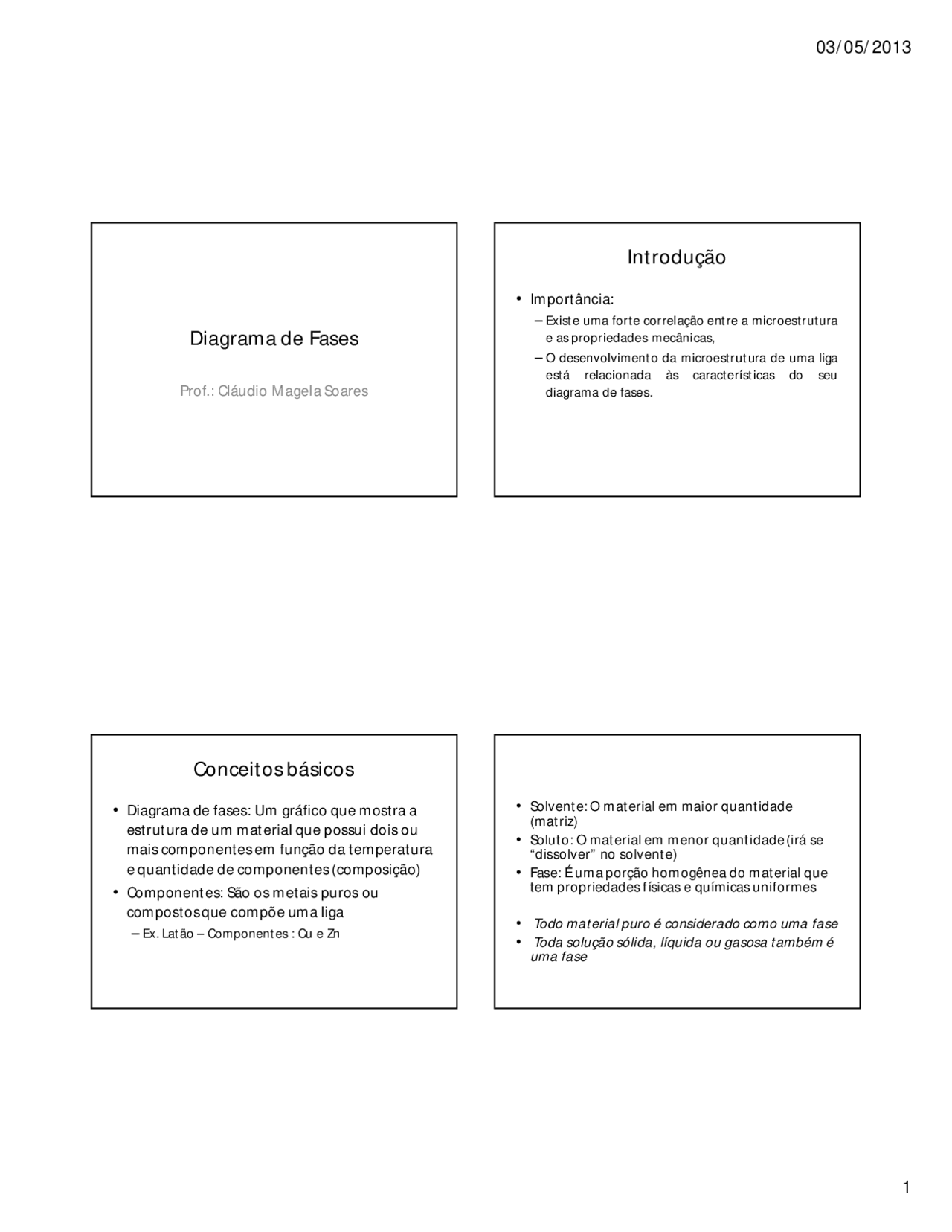

03/05/2013
1
Diagrama de Fases
Prof.: Cláudio Magela Soares
Introdução
•Importância:
–Existe uma forte correlação entre a microestrutura
e as propriedades mecânicas,
–O desenvolvimento da microestrutura de uma liga
está relacionada às características do seu
diagrama de fases.
Conceitos básicos
•Diagrama de fases: Um gráfico que mostra a
estrutura de um material que possui dois ou
mais componentes em função da temperatura
e quantidade de componentes (composição)
•Componentes: São os metais puros ou
compostos que compõe uma liga
–Ex. Latão – Componentes : Cu e Zn
•Solvente: O material em maior quantidade
(matriz)
•Soluto: O material em menor quantidade (irá se
“dissolver” no solvente)
•Fase: É uma porção homogênea do material que
tem propriedades físicas e químicas uniformes
•Todo material puro é considerado como uma fase
•Toda solução sólida, líquida ou gasosa também é
uma fase
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe

Pré-visualização parcial do texto

Baixe Aula 10 - FASES e outras Notas de aula em PDF para Engenharia de Produção, somente na Docsity!

Diagrama de Fases

Prof.: Cláudio Magela Soares

Introdução

• Importância:

  • Existe uma forte correlação entre a microestrutura

e as propriedades mecânicas,

  • O desenvolvimento da microestrutura de uma liga

está relacionada às características do seu

diagrama de fases.

Conceitos básicos

• Diagrama de fases: Um gráfico que mostra a

estrutura de um material que possui dois ou

mais componentes em função da temperatura

e quantidade de componentes (composição)

• Componentes: São os metais puros ou

compostos que compõe uma liga

  • Ex. Latão – Componentes : Cu e Zn

• Solvente: O material em maior quantidade

(matriz)

• Soluto: O material em menor quantidade (irá se

“dissolver” no solvente)

• Fase: É uma porção homogênea do material que

tem propriedades físicas e químicas uniformes

• Todo material puro é considerado como uma fase

• Toda solução sólida, líquida ou gasosa também é

uma fase

• Sistema: série de ligas possíveis compostas

pelos mesmo componentes (não levando em

conta a composição da liga). Ex: Sistema Fe-C

• Solução sólida: Átomos de pelo menos dois

tipos diferentes (elementos diferentes)

Limite de Solubilidade:

  • Para muitos sistemas de ligas, existe uma dada temperatura que existe uma concentração máxima de soluto que pode se dissolver no solvente para formar uma solução sólida. É o chamado LIMITE DE SOLUBILIDADE.
  • A adição de soluto a partir deste ponto resulta na formação na formação de OUTRA SOLUÇÃO SÓLIDA, ou seja, uma heterogeneidade no material com outras características e propriedades. Ex. Água + Açúcar
  • Adição excessiva de açúcar resultará em: Solução líquida de açúcar-água e cristais sólidos de açúcar que não foram dissolvidos.

O limite de solubilidade depende da temperatura Exercício

1) Considerar o diagrama de fases açúcar-água

que foi mostrado:

a) Qual é a quantidade de açúcar que será dissolvida

em 1.000g de água a 80°C (176°F)?

Resfriamento em Condições de Equilíbrio Resfriamento Fora das Condições de Equilibrio  A microestrutura só segue o diagrama de equilíbrio para velocidades de solidificação lentas  Na prática, não há tempo para a difusão completa e as microestruturas não são exatamente iguais às do equilíbrio  O grau de afastamento do equilíbrio dependerá da taxa de resfriamento  Como conseqüência da solidificação fora do equilíbrio tem- se a segregação (a distribuição dos 2 elementos no grão não é uniforme). Propriedades Mecânicas de Ligas Isomorfas

Sistemas Eutéticos Binário

Diagrama de Fases Binários

Sistemas Eutéticos Binário

Reação eutética:

Líquido  + 

  • Neste caso a solidificação processa-se como num metal puro, no entanto o produto é 2 fases sólidas distintas. Microestrutura do eutético: LAMELAR camadas alternadas de fase  e . Ocorre desta forma porque é a de menor percurso para a difusão

HIPOEUTÉTICO E HIPEREUTÉTICO

• HIPOEUTÉTICO COMPOSIÇÃO

MENOR QUE O EUTÉTICO

• HIPEREUTÉTICO COMPOSIÇÃO MAIOR

QUE O EUTÉTICO

Sistema Fe-C ou Fe-Fe 3 C e microestruturas que se formam no resfriamento lento^ +Fe 3 C +l l+Fe 3 C CCC +Fe 3 C CFC CCC +  +l As fasesAs fases ,,  ee  são soluções sólidassão soluções sólidas com Carbono intersticialcom Carbono intersticial FERRO PUROFERRO PURO

 FERROFERRO  = FERRITA= FERRITA

 FERROFERRO  = AUSTENITA= AUSTENITA

 FERROFERRO  = FERRITA= FERRITA 

 TF= 1534TF= 1534 CC

 Nas ligas ferrosas as fasesNas ligas ferrosas as fases ,,  ee  FORMAMFORMAM

soluções sólidas com Carbono intersticialsoluções sólidas com Carbono intersticial

CARBONO

+l l+Fe 3 C +l PERITÉTICA +l   (^) EUTÉTICA l  +Fe 3 C EUTETÓIDE  +Fe 3 C AÇO FOFO

Ferro Puro /Formas AlotrópicasFerro Puro /Formas Alotrópicas

FERROFERRO  = FERRITA= FERRITA

 Estrutura= cccEstrutura= ccc  TemperaturaTemperatura “existência”= até 912“existência”= até 912 CC  Fase Magnética até 768Fase Magnética até 768 CC (temperatura de Curie)(temperatura de Curie)  SolubilidadeSolubilidade máxmáx dodo Carbono= 0,02% a 727Carbono= 0,02% a 727 CC FERROFERRO  = AUSTENITA= AUSTENITA  Estrutura=Estrutura= cfccfc (tem +(tem + posições intersticiais)posições intersticiais)  TemperaturaTemperatura “existência”= 912“existência”= 912 - - 13941394 CC  Fase NãoFase Não--MagnéticaMagnética  SolubilidadeSolubilidade máxmáx dodo Carbono= 2,14% aCarbono= 2,14% a 11481148 CC

Ferro Puro /Formas AlotrópicasFerro Puro /Formas Alotrópicas

FERRITA AUSTENITA

Ferro Puro /Formas AlotrópicasFerro Puro /Formas Alotrópicas

FERROFERRO  = FERRITA= FERRITA 

 Estrutura=Estrutura= cccccc

 Temperatura “existência”= acima de 1394Temperatura “existência”= acima de 1394CC

 Fase NãoFase Não--MagnéticaMagnética

 É a mesma que aÉ a mesma que a ferritaferrita 

 Como é estável somente a altas temperaturas nãoComo é estável somente a altas temperaturas não

apresenta interesse comercialapresenta interesse comercial

Sistema FeSistema Fe--FeFe 33 CC

 Ferro Puro=Ferro Puro= até 0,02% de Carbonoaté 0,02% de Carbono

 Aço=Aço= 0,02 até 2,06% de Carbono0,02 até 2,06% de Carbono

 Ferro Fundido=Ferro Fundido= 2,12,1--4,5% de Carbono4,5% de Carbono

 FeFe 33 C (CEMENTITA)=C (CEMENTITA)= FormaForma--se quando o limitese quando o limite

de solubilidade do carbono é ultrapassadode solubilidade do carbono é ultrapassado

(6,7% de C)(6,7% de C)

MICROESTRUTURAS / EUTETÓIDEMICROESTRUTURAS / EUTETÓIDE

MICROESTRUTURA DO AÇO EUTETÓIDEMICROESTRUTURA DO AÇO EUTETÓIDE

RESFRIADO LENTAMENTERESFRIADO LENTAMENTE

Somente Perlita

MICROESTRUTURA DOS AÇOS BAIXOMICROESTRUTURA DOS AÇOS BAIXO

TEOR DE CARBONOTEOR DE CARBONO

Ferrita Perlita

AÇO COM ~0,2%C

MICROESTRUTURAMICROESTRUTURA DOS AÇOS MÉDIO TEOR DEDOS AÇOS MÉDIO TEOR DE

CARBONO RESFRIADOS LENTAMENTECARBONO RESFRIADOS LENTAMENTE

Ferrita Perlita

AÇO COM ~0,45%C
