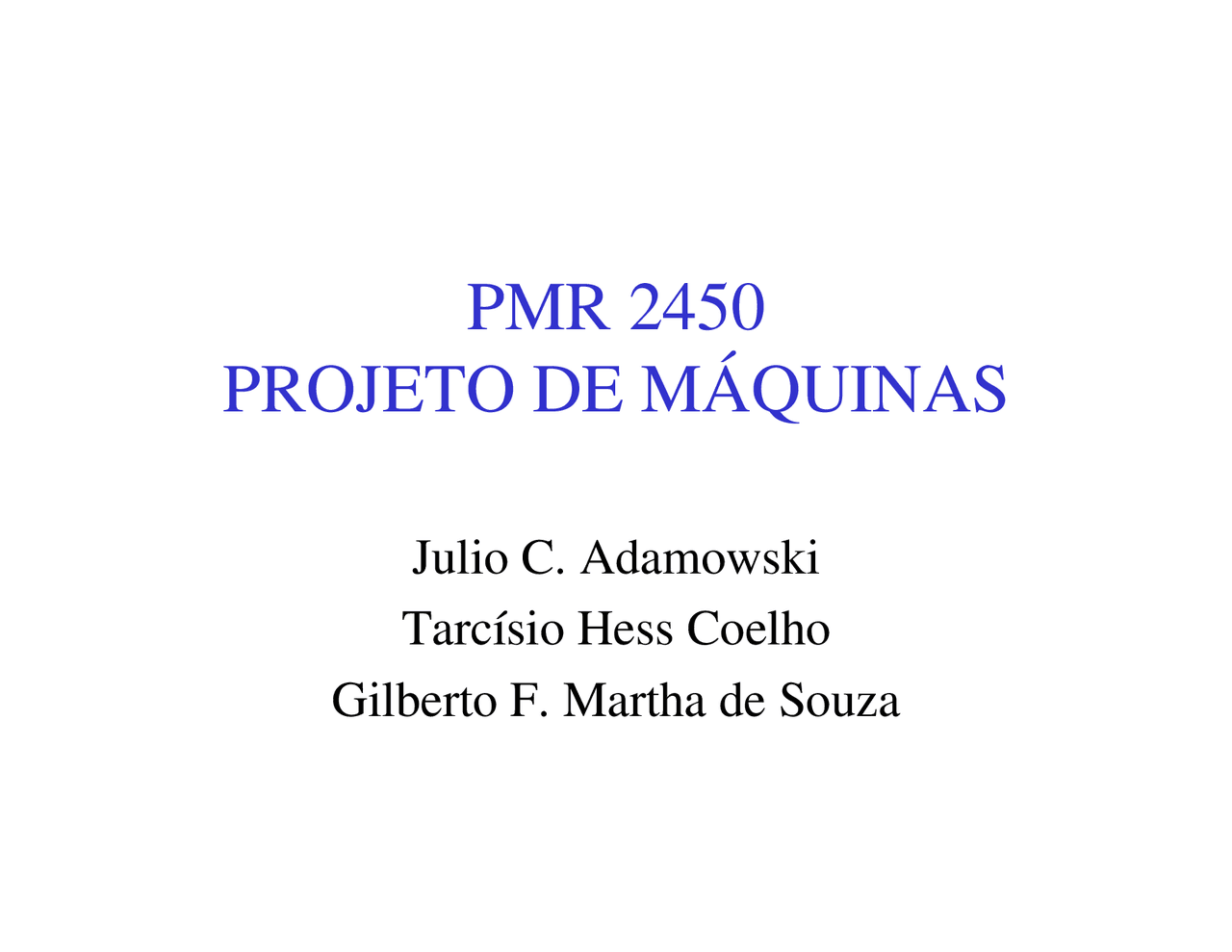

PMR 2450
PROJETO DE MÁQUINAS
Julio C. Adamowski
Tarcísio Hess Coelho
Gilberto F. Martha de Souza
Objetivos
Exercitar o projeto de uma máquina-ferramenta controlada porcomputador, aplicando os conceitos a serem apresentados nadisciplina e os conhecimento adquiridos em outras disciplinasdo curso. Exercitar o trabalho em equipe na execução doprojeto.
O projeto de uma máquina CNC exige a participação de umaequipe de trabalho atuando no projeto dos vários sub-sistemas que compõem esse tipo de máquina e na integraçãodesses sub-sistemas. Máquina CNC:
vários sub-sistemas, conhecimento multidisciplinar
Exemplo:
HSMC
O nosso Projeto
Projeto e construção de 4 máquinas CNCEquipes formadas por 15 alunos
Máquina de controle numérico:
•estrutura e sistema de movimentação•controlador – acionamento dos motores leitura dossensores, controle de trajetória, interpretador delinguagem de máquina•inteface com o usuário
Componentes mecânicos e eletrônicos:guias lineares, fusos com castanhas de esferas recirculantes,acoplamentos, polias e correias sincronizadoras, rolamentosradiais, tubos quadrados de aço para a estrutura, tarugos deaço e alumínio, motores de passos, servo motores CC, motorCA, encoders, placas microprocessadoras, placas deacionamentro de motores de passos e de motores CC,inversor de freqüência, leitura de encoder e acionamento derelés.
Responsabilidades
Cada equipe receberá os componentes em condições de usodemonstradas na entrega e deverão repor componentes quesofram danos que não possam ser reparados no PMR.Exemplo:Placa do microcontrolador BL 1800 que deixou de funcionarpor uma conexão errada ou algum curto-circuito. Essa placanão pode ser reparada no PMR e, portanto, deverá ser repostapela equipe caso deixe de funcionar.
Documentação do projeto
Propostas de soluções e escolha da melhor solução, esboços, etc.
Desenhos mecânicos de conjunto e de fabricação das peças (esboços e utilização de um software de CAD: Solid Edge,Autocad, Solid Works, Inventor, etc.)Memorial de cálculosEsquemas elétricosProgramas de controle de trajetória, interpretador de linguagemde máquina (código G), acionamento de motores de passo e CC,leitura de encoder, comunicação serial com PC, interface com ousuário, etc.Relatório final do projeto
