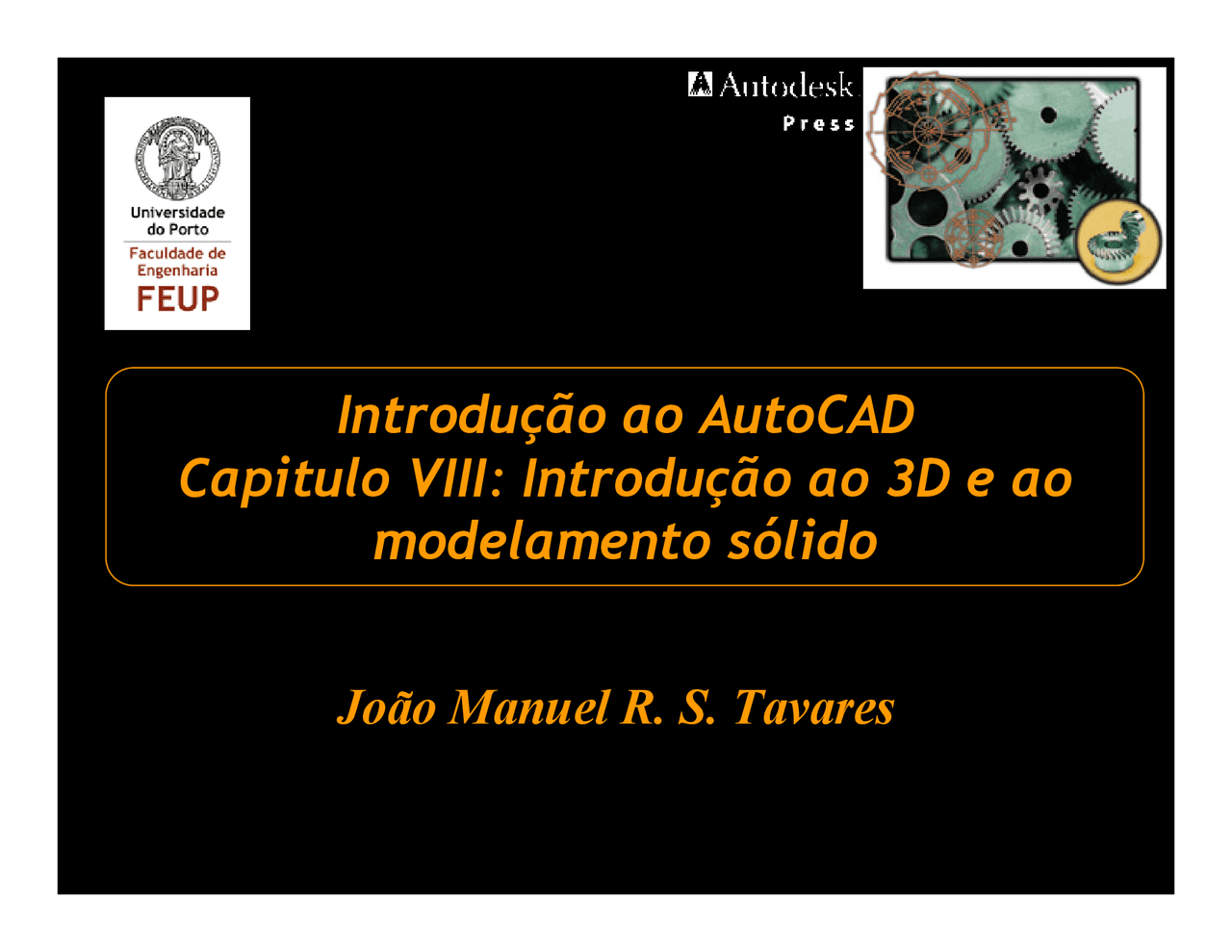

Introdução ao AutoCAD
Capitulo VIII: Introdução ao 3D e ao
modelamento sólido
João Manuel R. S. Tavares
AutoCAD
®
@2001 João Tavares
Capitulo VIII: Introdução ao 3D e aomodelamento sólido
2
- Objectivos
- Vistas 3D;• Superfícies 3D de revolução;• Sólidos de extrusão e de revolução• Objectos sólidos definidos no
AutoCAD
- Operações entre sólidos;• Propriedades dos objectos.
AutoCAD
®
@2001 João Tavares
Capitulo VIII: Introdução ao 3D e aomodelamento sólido
4
- Superfícies 3D de revolução
Desenhar uma polilinhapara o esboço do copo,desenhar uma linha vertical;
Para definir densidade “dosarames”, digitar
surftab
e
alterar para 30, digitar surftab
e alterar para 30;
Para realizar a revolução,digitar
revsurf
, seleccionar
a polilinha e depois a linhavertical;
Escolher a vista pretendida;
Renderizar o objecto(submenu
Render
do menu
View
).
AutoCAD
®
@2001 João Tavares
Capitulo VIII: Introdução ao 3D e aomodelamento sólido
5
- Sólidos
Extrusão e sólidos
de revolução.
Desenhar a polilinha e o círculo;
Digitar o comando
extrude
, seleccionar a polilinha e o círculo e digitar a altura pretendida;
Digitar o comando _
subtract
e seleccionar a polilinha, clicar no botão direito e depois seleccionar
o círculo;
Alterar a vista com o comando
dview
.
AutoCAD
®
@2001 João Tavares
Capitulo VIII: Introdução ao 3D e aomodelamento sólido
7
- Operações entre sólidos
Em
Solid Editing
do menu
Modify
Union
(União),
Subtract
(Subtracção) e
Intersect
(Intersecção).
União
Subtracção
Intersecção
AutoCAD
®
@2001 João Tavares
Capitulo VIII: Introdução ao 3D e aomodelamento sólido
8
- Propriedades
dos objectos
