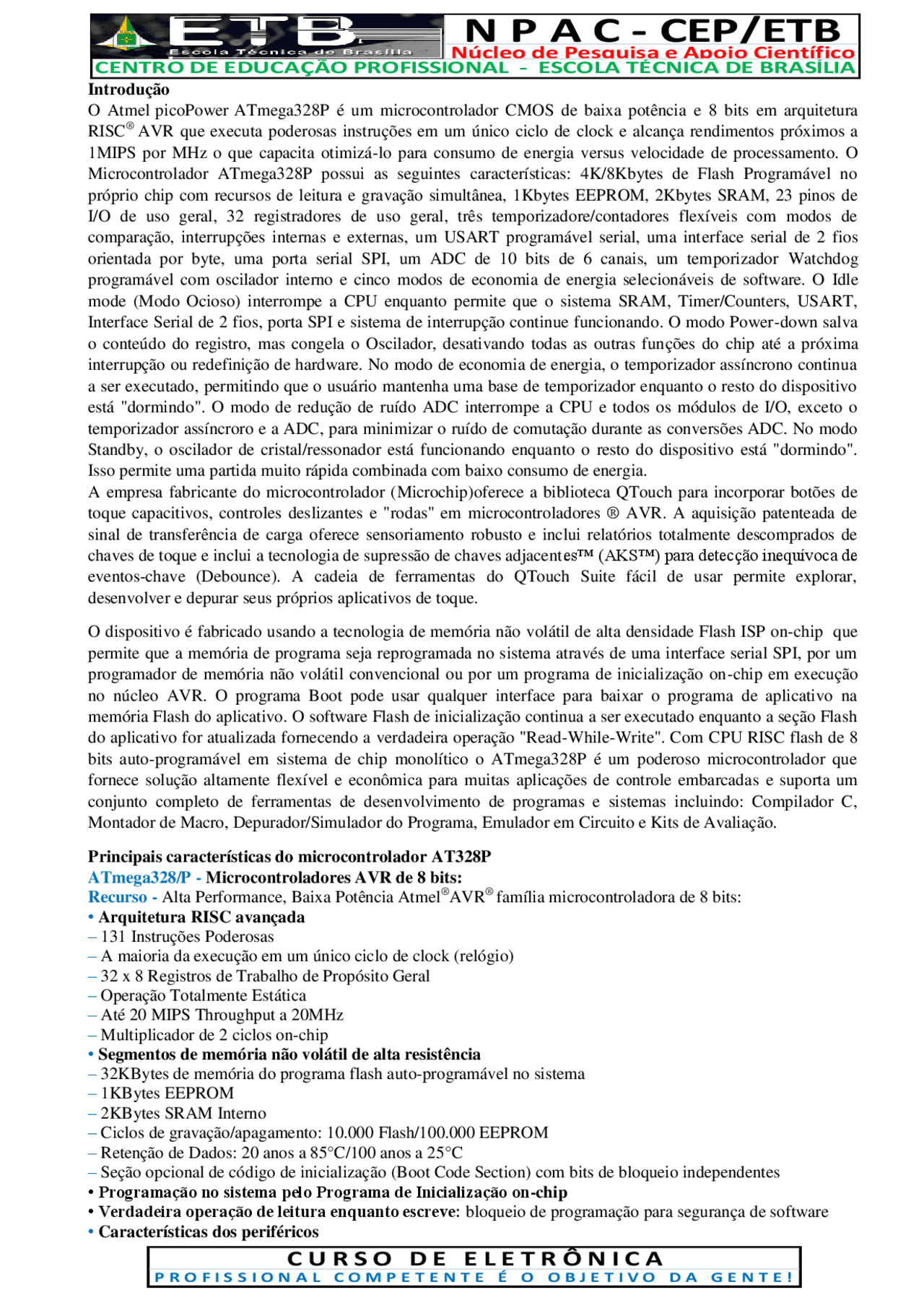

Introdução
O Atmel picoPower ATmega328P é um microcontrolador CMOS de baixa potência e 8 bits em arquitetura
RISC® AVR que executa poderosas instruções em um único ciclo de clock e alcança rendimentos próximos a
1MIPS por MHz o que capacita otimizá-lo para consumo de energia versus velocidade de processamento. O
Microcontrolador ATmega328P possui as seguintes características: 4K/8Kbytes de Flash Programável no
próprio chip com recursos de leitura e gravação simultânea, 1Kbytes EEPROM, 2Kbytes SRAM, 23 pinos de
I/O de uso geral, 32 registradores de uso geral, três temporizadore/contadores flexíveis com modos de
comparação, interrupções internas e externas, um USART programável serial, uma interface serial de 2 fios
orientada por byte, uma porta serial SPI, um ADC de 10 bits de 6 canais, um temporizador Watchdog
programável com oscilador interno e cinco modos de economia de energia selecionáveis de software. O Idle
mode (Modo Ocioso) interrompe a CPU enquanto permite que o sistema SRAM, Timer/Counters, USART,
Interface Serial de 2 fios, porta SPI e sistema de interrupção continue funcionando. O modo Power-down salva
o conteúdo do registro, mas congela o Oscilador, desativando todas as outras funções do chip até a próxima
interrupção ou redefinição de hardware. No modo de economia de energia, o temporizador assíncrono continua
a ser executado, permitindo que o usuário mantenha uma base de temporizador enquanto o resto do dispositivo
está "dormindo". O modo de redução de ruído ADC interrompe a CPU e todos os módulos de I/O, exceto o
temporizador assíncroro e a ADC, para minimizar o ruído de comutação durante as conversões ADC. No modo
Standby, o oscilador de cristal/ressonador está funcionando enquanto o resto do dispositivo está "dormindo".
Isso permite uma partida muito rápida combinada com baixo consumo de energia.
A empresa fabricante do microcontrolador (Microchip)oferece a biblioteca QTouch para incorporar botões de
toque capacitivos, controles deslizantes e "rodas" em microcontroladores ® AVR. A aquisição patenteada de
sinal de transferência de carga oferece sensoriamento robusto e inclui relatórios totalmente descomprados de
chaves de toque e inclui a tecnologia de supressão de chaves adjacentes™ (AKS™) para detecção inequívoca de
eventos-chave (Debounce). A cadeia de ferramentas do QTouch Suite fácil de usar permite explorar,
desenvolver e depurar seus próprios aplicativos de toque.
O dispositivo é fabricado usando a tecnologia de memória não volátil de alta densidade Flash ISP on-chip que
permite que a memória de programa seja reprogramada no sistema através de uma interface serial SPI, por um
programador de memória não volátil convencional ou por um programa de inicialização on-chip em execução
no núcleo AVR. O programa Boot pode usar qualquer interface para baixar o programa de aplicativo na
memória Flash do aplicativo. O software Flash de inicialização continua a ser executado enquanto a seção Flash
do aplicativo for atualizada fornecendo a verdadeira operação "Read-While-Write". Com CPU RISC flash de 8
bits auto-programável em sistema de chip monolítico o ATmega328P é um poderoso microcontrolador que
fornece solução altamente flexível e econômica para muitas aplicações de controle embarcadas e suporta um
conjunto completo de ferramentas de desenvolvimento de programas e sistemas incluindo: Compilador C,
Montador de Macro, Depurador/Simulador do Programa, Emulador em Circuito e Kits de Avaliação.
Principais características do microcontrolador AT328P
ATmega328/P - Microcontroladores AVR de 8 bits:
Recurso - Alta Performance, Baixa Potência Atmel®AVR® família microcontroladora de 8 bits:
• Arquitetura RISC avançada
– 131 Instruções Poderosas
– A maioria da execução em um único ciclo de clock (relógio)
– 32 x 8 Registros de Trabalho de Propósito Geral
– Operação Totalmente Estática
– Até 20 MIPS Throughput a 20MHz
– Multiplicador de 2 ciclos on-chip
• Segmentos de memória não volátil de alta resistência
– 32KBytes de memória do programa flash auto-programável no sistema
– 1KBytes EEPROM
– 2KBytes SRAM Interno
– Ciclos de gravação/apagamento: 10.000 Flash/100.000 EEPROM
– Retenção de Dados: 20 anos a 85°C/100 anos a 25°C
– Seção opcional de código de inicialização (Boot Code Section) com bits de bloqueio independentes
• Programação no sistema pelo Programa de Inicialização on-chip
• Verdadeira operação de leitura enquanto escreve: bloqueio de programação para segurança de software
• Características dos periféricos
