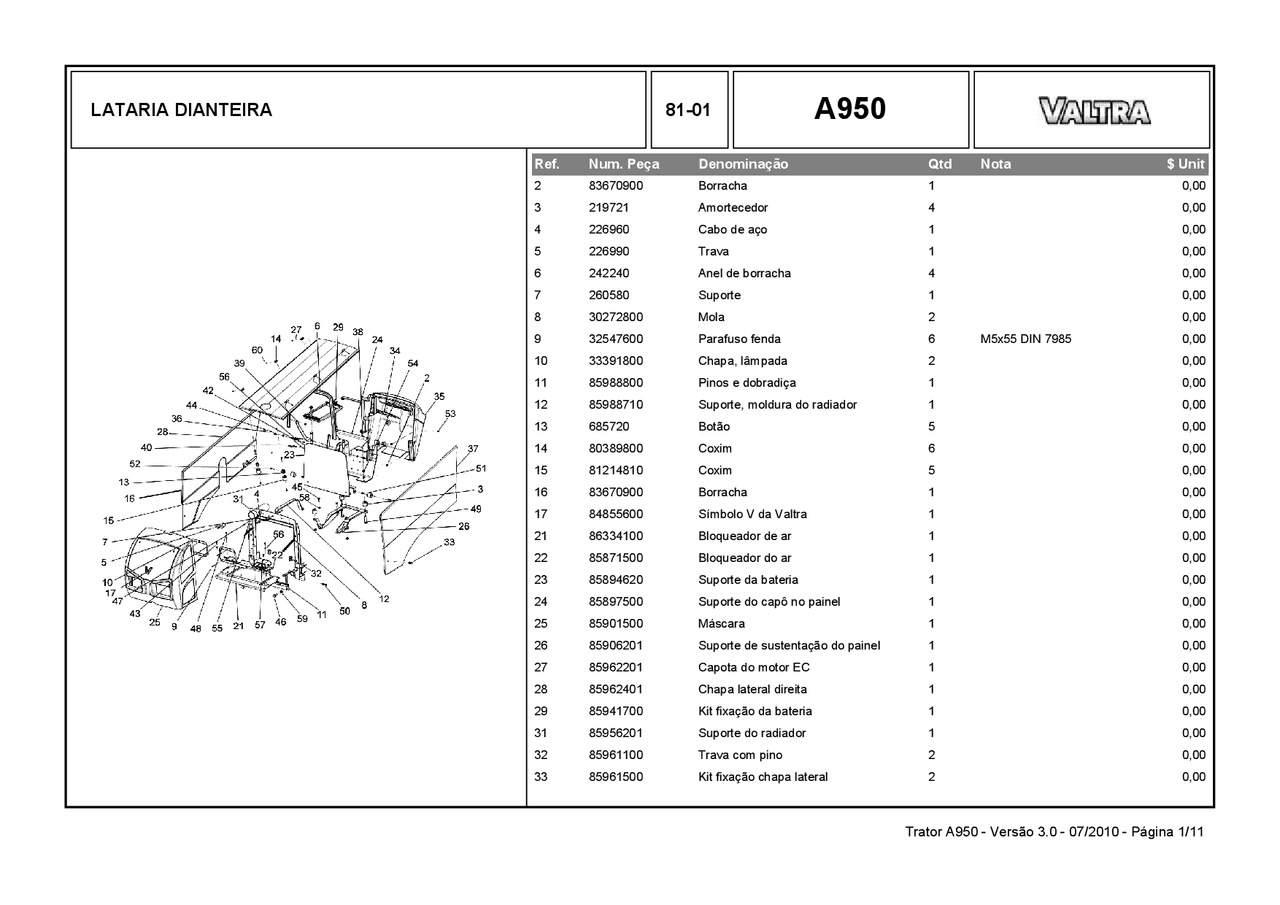

LATARIA DIANTEIRA^
81-01^ A950 Ref. Num. Peça Denominação^ Qtd^ Nota
2 83670900 Borracha^
3 219721 Amortecedor^
4 226960 Cabo de aço^
5 226990 Trava^
6 242240 Anel de borracha^
7 260580 Suporte^
8 30272800 Mola^
9 32547600 Parafuso fenda^
6 M5x55 DIN 7985^ 0, 10 33391800 Chapa, lâmpada^
11 85988800 Pinos e dobradiça^
12 85988710 Suporte, moldura do radiador^
13 685720 Botão^
14 80389800 Coxim^
15 81214810 Coxim^
16 83670900 Borracha^
17 84855600 Símbolo V da Valtra^
21 86334100 Bloqueador de ar^
22 85871500 Bloqueador do ar^
23 85894620 Suporte da bateria^
24 85897500 Suporte do capô no painel^
25 85901500 Máscara^
26 85906201 Suporte de sustentação do painel
27 85962201 Capota do motor EC^
28 85962401 Chapa lateral direita^
29 85941700 Kit fixação da bateria^
31 85956201 Suporte do radiador^
32 85961100 Trava com pino^
33 85961500 Kit fixação chapa lateral^
2 0,00 Trator A950 - Versão 3.0 - 07/2010 - Página 1/
LATARIA DIANTEIRA^
81-01^ A950 Ref. Num. Peça Denominação^ Qtd^ Nota
34 85964000 Reforço^
35 85965610 Painel de instrumentos^
36 31720200 Proteção^
2 M8^ 0,
37 83130500 Chapa lateral esquerda^
38 85948600 Alça de acesso^
39 85954020 Suporte superior direito^
40 85954120 Suporte inferior direito^
42 HA6313^ Parafuso^
4 DIN 933 - M6x16 m8.8^ 0, 43 HA6322^ Parafuso^
9 DIN 933 - M8x16 m8.8^ 0, 44 HA6324^ Parafuso^
2 DIN 933 - M8x25 m8.8^ 0, 45 HA6334^ Parafuso^
4 DIN 933 - M10x30 m8.8^ 0, 46 HA6356^ Parafuso^
2 DIN 933 - M16x30 m8.8^ 0, 47 HA9219^ Parafuso^
1 DIN 933 - M5x12 m8.8^ 0, 48 HA9224^ Parafuso^
4 DIN 933 - M6x12 m8.8^ 0, 49 HA6359^ Parafuso^
4 DIN 933 - M16x60 m8.8^ 0, 50 HC9327^ Parafuso^
4 DIN 912 - M8x25^ 0, 51 HC9619^ Parafuso allen^
5 DIN 912 - M8x10^ 0, 52 HC9623^ Parafuso^
5 DIN 912 - M8x35^ 0, 53 HC1316^ Parafuso allen^
4 M6x25 DIN 84^ 0, 54 JB1216^ Porca^
4 DIN 936 M16^ 0,
55 JD0405^ Arruela^
1 DIN 125 - M5^ 0,
56 JD0406^ Arruela^
8 DIN 125 - M6^ 0,
57 JD0408^ Arruela^
10 DIN 125 - M8^ 0,
58 JD0410^ Arruela^
4 DIN 125 - M10^ 0,
59 JD0416^ Arruela^
2 DIN 125 - M16^ 0,
60 JF5022^ Rebite^
6 0,00 Trator A950 - Versão 3.0 - 07/2010 - Página 2/
ESTRUTURA DE SEGURANÇA^
81-03^ A950 Ref. Num. Peça Denominação^ Qtd^ Nota
1 33476000 Adesivo Valtra^
2 81468100 Fita de vedação^
1 preta^ 0, 3 JD8007^ Arruela^
4 JB8904^ Porca^
10 M8^ 0,
5 625540 Arruela de borracha^
6 HK9047^ Parafuso^
10 M8x30^ 0, 7 JD0412^ Arruela^
4 M12^ 0,
8 HA6344^ Parafuso^
4 M12x30 m8 8^ 0, 9 85888600 Arco de segurança^
10 82721400 Parafuso^
8 M20x210^ 0, 11 JD0420^ Arruela^
16 M12^ 0,
12 80847800 Porca^
8 M10.8^ 0,
13 80752200 Base^
14 HA8338^ Parafuso^
15 JD0410^ Arruela^
16 JB8905^ Porca^
17 82395800 Moldura^
18 82730200 Teto^
1 0,00 Trator A950 - Versão 3.0 - 07/2010 - Página 4/
ESTRUTURA DE SEGURANÇA^
81-04^ A950 Ref. Num. Peça Denominação^ Qtd^ Nota
1 32665200 Parafuso^
2 85976400 Complemento do pára-lama direito
3 85976500 Complemento do pára-lama esquerdo
4 85987900 Adesivo do pára-lama^
5 85935200 Kit paralama completo direiro^
6 85935300 Kit paralama completo esquerdo
7 HA8350^ Parafuso^
4 M12x100^ 0, 8 JB8906^ Porca com anel^
4 M12^ 0,
9 JD0412^ Arruela^
4 M12^ 0,00 Trator A950 - Versão 3.0 - 07/2010 - Página 5/
ASSENTO FOFÃO (PARTE 1)^
81-06^ A950 Ref. Num. Peça Denominação^ Qtd^ Nota
47 82756900 Espuma do braço do apoio^
48 82757000 Tampa com flange^
49 80188711 Conjunto do cinto de segurança
51 80982200 Apoio do braço direito^
55 82757100 Tampa sem flange^
58 80982300 Apoio do braço esquerdo^
59 85599700 Assento montado^
1 0,00 Trator A950 - Versão 3.0 - 07/2010 - Página 7/
ASSENTO FOFÃO (PARTE 2)^
81-06^ A950 Ref. Num. Peça Denominação^ Qtd^ Nota
36 82756700 Revestimento^
37 82756800 Espuma do encosto^
38 82756500 Revestimento^
39 82756600 Espuma do assento^
40 82750800 Estofado do encosto^
44 82750600 Suporte^
45 82750700 Estofado^
1 0,00 Trator A950 - Versão 3.0 - 07/2010 - Página 8/
ESPELHO RETROVISOR^
89-01^ A950 Ref. Num. Peça Denominação^ Qtd^ Nota
1 JB8905^ Porca^
1 JD0410^ Arruela^
2 HA6334^ Parafuso^
3 85950400 Tubo do suporte lateral^
4 85949600 Espelho lateral^
2 Nacional^ 0, 5 85952300 Suporte direito^
1 Importado^ 0, 6 85908700 Espelho completo^
2 0,00 Trator A950 - Versão 3.0 - 07/2010 - Página 10/
ALÇA DE ACESSO^
89-02^ A950 Ref. Num. Peça Denominação^ Qtd^ Nota
1 80111500 Arruela^
2 85948710 Alça de acesso^
3 3589241M1^ Alça^
4 HA6323^ Parafuso^
3 DIN 933 - M8x20 m8.8^ 0,00Zin 5 HC8328^ Parafuso allen^
2 DIN 912 M8x30^ 0, 6 JB1108^ Porca^
1 DIN 934 - M8^ 0,
7 JB8904^ Porca^
2 DIN 985 - M8^ 0,
8 JD0408^ Arruela^
4 DIN 125 - M8^ 0,00 Trator A950 - Versão 3.0 - 07/2010 - Página 11/
