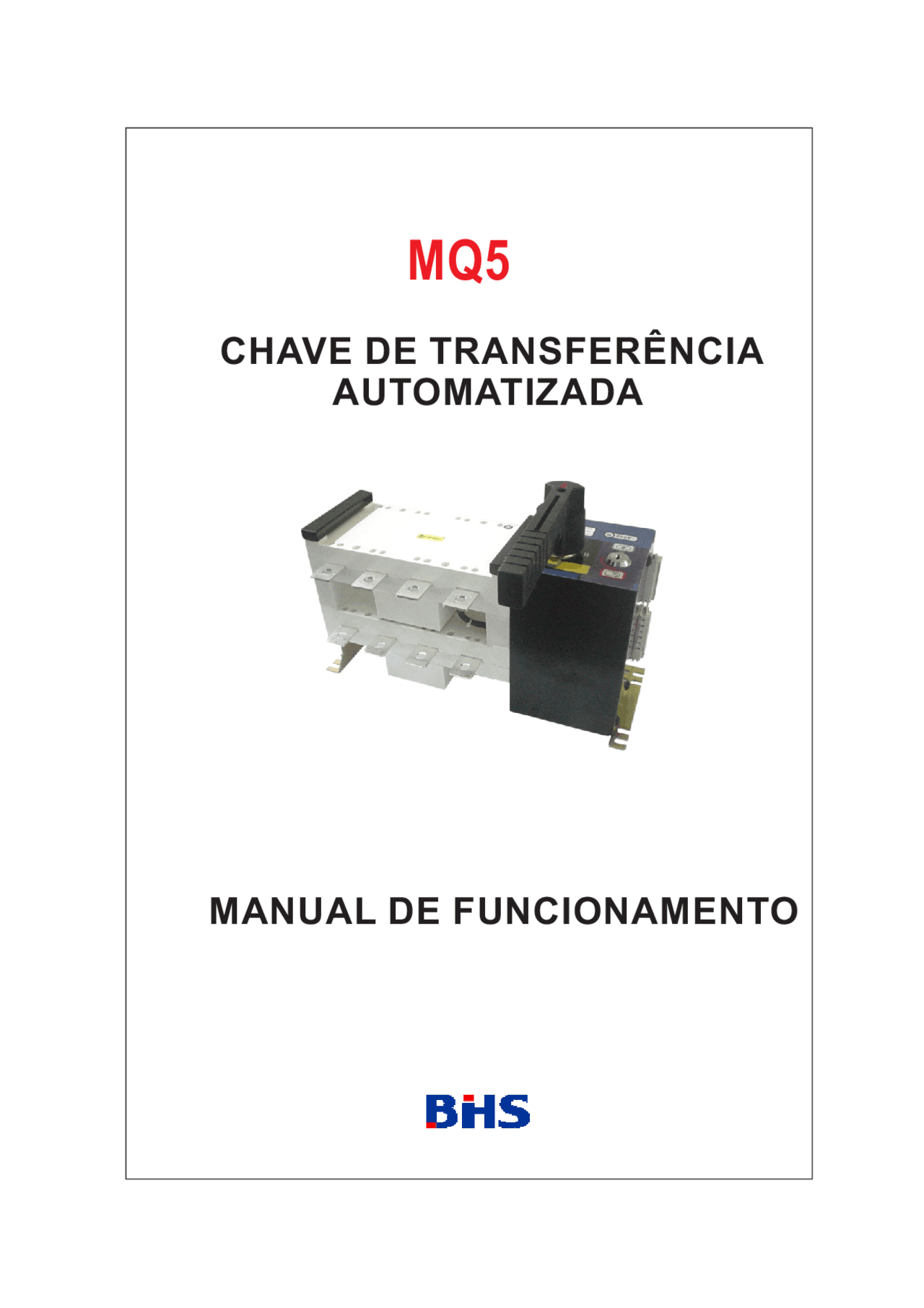

MQ

CHAVE DE TRANSFERÊNCIA

AUTOMATIZADA

MANUAL DE FUNCIONAMENTO

Tipo e significado

o número de pólos 4

corrente nominal (100A-1600A)

o tipo de controle (I; 0; II)

Chave de transferência automatizada

MQ

Chave de transferência automatizada - série MQ

1.1 - Finalidade Comutar redes (normal / emergência), transição aberta, sem possi- bilidade de ligação simultânea; prevista para operação em carga, de acordo com as categorias de utilização, comando elétrico/manual, automático/remoto e bloqueio meânico.

1.2 - Referências MQ5 - 100/4 ... corrente nominal (In)100A .... comando 220Vc.a. MQ5 - 250/4 ... corrente nominal (In) 250A .... comando 220Vc.a. MQ5 - 400/4 ... corrente nominal (In) 400A .... comando 220Vc.a. MQ5 - 630/4 ... corrente nominal (In) 630A .... comando 220Vc.a. MQ5 - 1000/4 ..corrente nominal (In) 1.000A ..comando 220Vc.a. MQ5 - 1600/4 ..corrente nominal (In) 1.600 A ..comando 220Vc.a.

Referência

Tensão de controle

Indicador de Posição

Bloqueio elétrico por chave

Cadeado mecânico

Corpo principal da chave

3 Especificação da estrutura da chave

Circuito (I) - conexão da alimentação da fonte Normal Circuito (II) - conexão da alimentação da fonte Energência 101-106 terminal de controle de energia entrada e saída 201-206 terminal de controle da chave 302-305terminal indicador de chave em condições de trabalho

401-406 terminal indicador de chave em condições de trabalho

501-506 terminal indicador de trava elétrica trava mecânica

alavanca para operação manual

1.Bloqueio elétrico por chave: usado para cortar a alimentação do circuito de controle interno ao interruptor, enquanto estiver ativo o interruptor só opera manualmente através da alavanca.

2. Operação manual: quando for operar a chave manualmente não esquecer de travar o bloqueio elétrico.
3. Cadeado Mecânico: quando de uma manutenção, inicialmente use a alavanca para desligar o interruptor, colocando-a em posição « 0 » após retire a alavanca e puxe o dispositivo para inserir o cadeado;o interruptor ficará bloqueado ; só após execute a manutenção. (a inserção do cadeado impede a alimentação do motor e não irá operar eletricamente como também manualmente).
4. Indicador de posição: seta Branca indica a posição de operação do interruptor ( I-0-II ). A seta Branca é solidaria ao eixo de acionamento (manual) do interruptor
5. Tensão de controle : a tensão nominal de controle do interruptor é 220V ca.
6. O corpo principal da chave: a « Fonte Norma l» é conectada na parte da frente ( I ); na parte de trás ( II )deve ser conectado a « Fonte Reserva ». (a transferência é automática da fonte de alimentação ‘ Normal ’ para outra fonte de alimentação ‘ Reserva ’ no caso de uma falta e seu retorno para a fonte ‘ Normal ’, quando esta for restabelecida; conforme esquema de ligação).

602-603 terminal gerador

H L1- iluminado (indicação de rede Normal energizada).

HL2- iluminado (indicação de rede Emergência energizada).

HD1 - utilizado para indicar que a fonte Normal está energizada.

HD2- utilizado para indicar que a fonte Emergência está energizada

FU1-FU2 - são fusíveis de corrente nominal de 2A.

101-106, 201-206, 302-306 ,602-603 - são terminais da chave MQ5.

401-406, 501-506 - são terminais opcionais da chave MQ5.

*prever comando e sinalização externa ao produto

2. Esquema de ligação- automática + rearme forçado

(a dupla alimentação deve ser desligada)

Fu 1 Fu 2

HL 1 HL 2

HD 1 HD^2

201 202 203 204 205 206

MQ

Fonte Normal

220Vca

Fonte Emergência

220Vca Indicação

automática e manual

(sem alimentação)

Indicação

cadeado mecânico

(sem alimentação)

Rearme forçado (contator sem alimentação)

Indicação

conexão de saída

(sem alimentação)

I (^) II

G

3. Esquema de ligação - Gerador

*- prever comando e sinalização externa ao produto.

4. Esquema de ligação - automático+manual (controle remoto)

SA - é opcional da chave : função automática / manual

SB1, SB2 - botão de impulso para o comando manual

das fontes Normal e Emergência (contator sem alimentação)

401-406,501-506 - são terminais opcionais da chave MQ5.

*- prever comando e sinalização externa ao produto.

automático, manual e remoto

Fu 1 Fu 2

HL 1 HL 2

HD 1 HD^2

MQ

Fonte Normal

220Vca

Fonte Emergência

220Vca Indicação

automática e manual (sem alimentação)

Indicação

cadeado mecânico

(sem alimentação)

Indicação conexão de saída (sem alimentação)

SB

SB

SA

manual automático

I II

G

S B1, SB2 - botão de impulso para o comando manual

das fontes Normal e Emergência (contator sem alimentação)

401-406,501-506 - são terminais opcionais da chave MQ5.

5. Esquema de ligação - comando remoto

Fu 1 Fu 2

HL 1 HL 2

HD 1 HD^2

201 202 203 204 205 206

SB1 SB

MQ

Fonte Normal 220Vca

Fonte Emergência 220Vca Indicação

automática/manual

(sem alimentação)

Indicação

cadeado mecânico

(sem alimentação)

Indicação controle de saída (sem alimentação)

I II

*- prever comando e sinalização externa ao produto.

G

(^7) Método correto de instalação da chave

1- posições corretas:

( B )

( C )

( A )

2- posição errada:

( D )

8 instrucão de fiação

(ver maneira correta de instalar)

1.A montagem da chave conforme o método (A):

Chave vista da esquerda para a direita, ligar barras

ou cabo obedecendo a sequência de fases A,B,C,N,

nos circuitos: da fonte Normal (I)-barra da frente e

fonte Emergência (II)-barra detrás, separadamente.

2.A alimentação do controle das redes é em 220Vca;

tanto para a fonte Normal (I) quanto para a fonte

Emergência (II), ligando as fases C e N.

3.A alimentação do controle das redes em 220V ca;

da fonte Normal (I) e da fonte Emergência (II),

ligando separadamente os terminal 102-103 da fonte

Normal (I) e 104-105 fonte Emergência (II), onde os

terminais 102 e 104 são os condutores de fase.

4.Os terminais 101 e 106 são apenas para a alimen-

tação de controle e sinalização do LED, o terminal

106 é um condutor energizado.

Nota: 101 e106 não pode ser ligado a nenhum fio.

5. As conexões tem que respeitar a sequência de fases: A; B; C e N.
