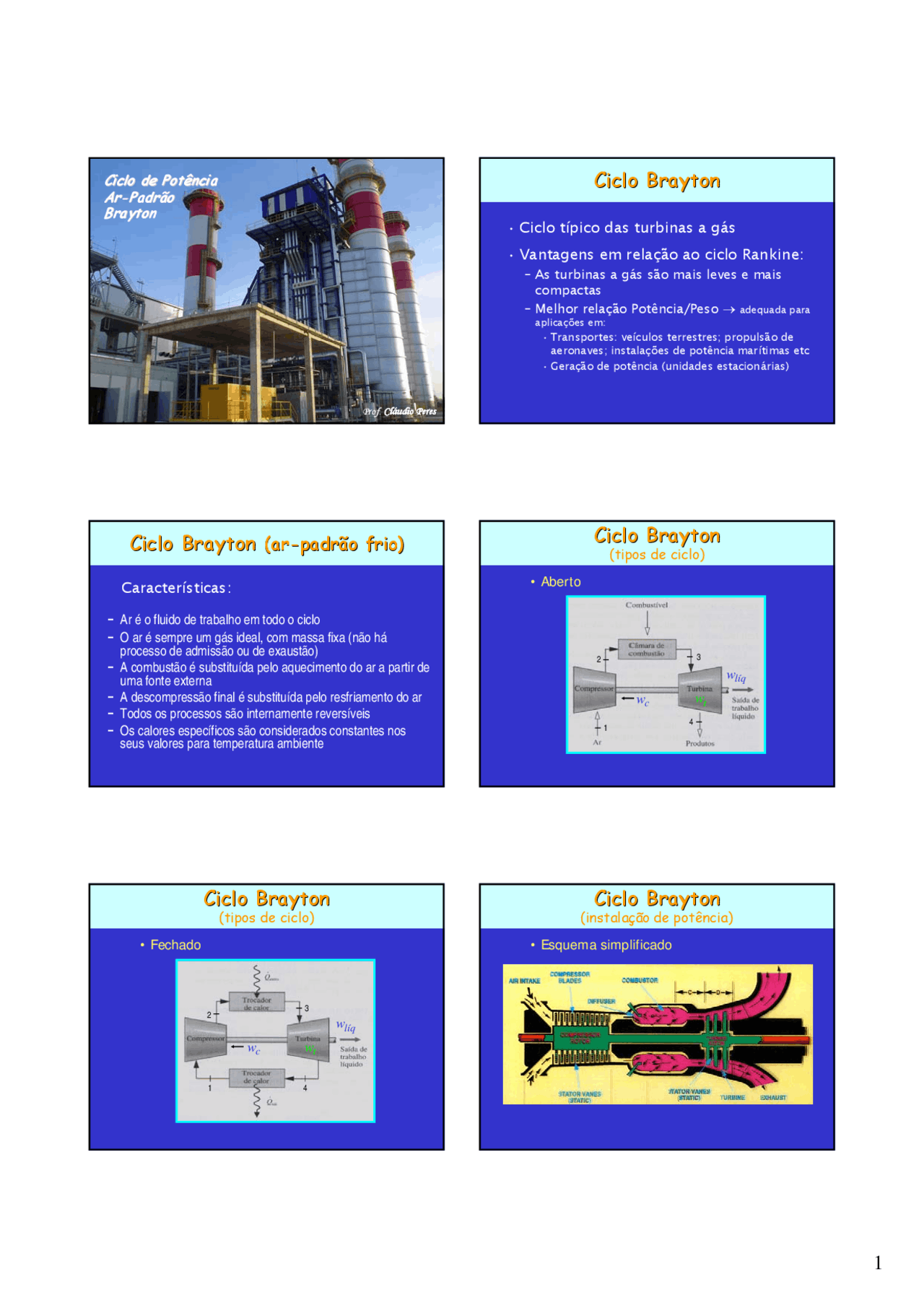

Ciclo de Potência
Ciclo de Potência
Ar
Ar-
-Padrão
Padrão
Brayton
Brayton
Prof. Cláudio Peres
Ciclo
Ciclo Brayton
Brayton
• Ciclo típico das turbinas a gás
• Vantagens em relação ao ciclo Rankine:
– As turbinas a gás sã o mais leves e mais
compactas
– Melhor relação Potência/Peso →
adequada para
aplicações em:
• Transportes: veículos terrestres; propulsão de
aeronaves; instalações de potência marítimas etc
• Geração de potência (unidades estacionárias)
Ciclo
Ciclo Brayton
Brayton (ar
(ar-
-padrão frio)
padrão frio)
Características:
–Ar é o fluido de trabalho em todo o ciclo
–O ar é sempre um gás ideal, com massa fixa (não há
processo de admissão ou de exaustão)
–A combustão é substituída pelo aquecimento do ar a partir de
uma fonte externa
–A descompressão final é substituída pelo resfriamento do ar
–Todos os processos são internamente reversíveis
–Os calores específicos são considerados constantes nos
seus valores para temperatura ambiente
Ciclo
Ciclo Brayton
Brayton
(tipos de ciclo)
•Aberto
1
23
4
c
w
t
w
líq
w
Ciclo
Ciclo Brayton
Brayton
(tipos de ciclo)
•Fechado
1
23
4
c
w
t
w
líq
w
Ciclo
Ciclo Brayton
Brayton
(instalação de potência)
• Esquema simplificado
c
w
líq
w
