GLM - Logística - Consultoria &

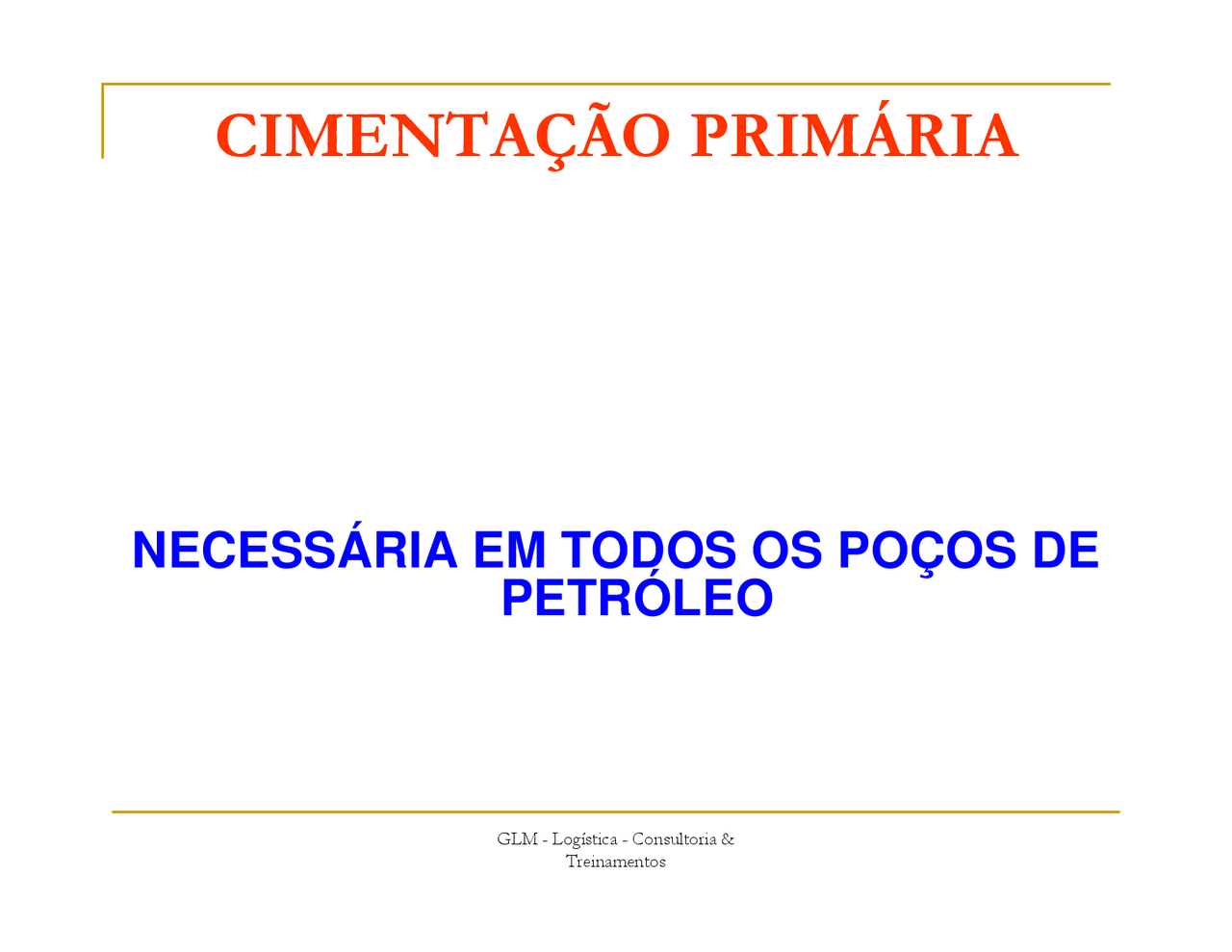

CIMENTAÇÃO PRIMÁRIA
NECESSÁRIA EM TODOS OS POÇOS DE
PETRÓLEO
GLM - Logística - Consultoria & Treinamentos
COMPOSIÇÃO DAS COLUNAS DE REVESTIMENTO
36 " hole 30 " casing 26 " hole 20 " casing
17 1/2 " hole 13 3/8 " casing
11 1/2 " hole 7 5/8 " casing
Condutor Superfície Intermediário Produção
GLM - Logística - Consultoria &
Izolação de Zonas
Controlar o poço
Proteger o Revestimento contra:
Corrosão 9 Ruptura 9 Collápso 9 Esfôrços durante a perfuração.
Fortalecer o revestimento contra pressões interna. Propósito da Cimentação Primária
GLM - Logística - Consultoria &
Causas das falhas do trabalho:
Falha na unidade de Mistura ou Bombeio Falha no Sistema de Bulk Pressão de água incorreta Erro Humano Cimentação Primária
GLM - Logística - Consultoria &
Causas de canalização do cimento:
Falha na centralização do revestimento Falha por não movimentar o revestimento durante o trabalho de cimentação Falha na circulação da lama antes da cimentação Baixa característica da lama Falha na escolha e/ou utilização dos espaçadores á frente da pasta de cimento Falha por não utilizar um tampão de fundo á frente da pasta de cimento Cimentação Primária
GLM - Logística - Consultoria & Treinamentos Exemplos: 36 " hole 30 " casing 26 " hole 20 " casing 17 1/2 " hole 13 3/8 " casing 11 1/2 " hole 7 5/8 " casing Considerações ( Pega Rápida ( Alta Resistência ( Acelerado ( Densificado ( Cimentação com colunaou tampõoes de topo ede fundo. Cimentação Primária -Revestimento Condutor
GLM - Logística - Consultoria &
Cimentos Recomendados:^ Cimento puro e Acelerado Cimento Pré - misturado Cimentos Tixotrópicos Aditivos para perda de circulação deve ser usado
Práticas para Cimentar:^ Frequentemente utiliza-se a técnica com coluna(Inner String) Excesso no volume é determinado pela experiência da área. Tampões de deslocamento não devem ser usados Tampões grandes são confeccionado de madeira e para baixapressão de liberação Revestimento Condutor
GLM - Logística - Consultoria &
Cimentar utilizando um Tampão:^ Condutor pode ser cimentado com ou sem tampão. A maioria dos tampões para grande revestimentos são de madeira. Tampões de Madeira.
Cimentação com coluna (Innerstring)^ Menos custos Não requer tampões grandes Reduz a Contaminação da Pasta Reduz a quantidade de cimento a ser perfurado Reduz o volume de pasta e o tempo de Bombeio Reduz a possibilidade de colapsar o Revestimento Técnica de Cimentação de Condutores
GLM - Logística - Consultoria &
Método 2 - Super Seal II™ Float Collar camisa de vedação eAssento de vedação e trava para o Dart
GLM - Logística - Consultoria & Treinamentos Método 3 - Standard Super Seal II™ Float Collar
GLM - Logística - Consultoria &
Propósito: Proteger Zonas de Água doce ( Lençois Friáticos) Controlar fluxo de gás & fluidos Isolar formações não consolidadas e zonas de perda decirculação Fornecer uma base para a instalação do BOP Fornecer apoio para instalaçào de equipamento de superfíciebem com flanges para a cabeça de completação/Caneça doPoço. Serve de apoio para colunas de revestimento quandodescidos a maiores profundidades Cimentação Primária de Revestimento de Superfície
GLM - Logística - Consultoria &
Práticas para Cimentar: Evitar tampão de fundo quando usando materiais de perdade circulação Compare a pressão a ser colocada no tampão com apressão de colápso e ruptura do revestimento Pressão Diferencial pode requrer amarração do revestimentopara não se mover para cima. Se utilizar o método ( inner string), assente bastante peso noSting para evitar que este se desaloje da camisa de vedaçãodurante o trabalho. Revestimento de Superfície
GLM - Logística - Consultoria &
Propósitos: Selar grandes áreas do poço aberto Proteger o poço aberto do aumento do peso da lama. Isola zonas de gás, água, sal, folhelho e de perda de circulação Proteje formações das altas ou baixas pressões causadas pelaperfuração ou operação de cimentação Controlar zonas de alta pressão Podem ser usados como revestimento de produção em zonassuperiores Serve de apoio para ancorar um liner de produção Cimentação Primária de Revestimento Intermediário
GLM - Logística - Consultoria & Treinamentos Cimentação Primária de Revestimento de Produção Exemplos: 12 1/4" hole 9 5/8" casing 9 1/2" hole 7 5/8 " casing 8 1/2" hole 7" casing 6 1/4" hole 5 1/2" casing 7 1/4" hole 4 1/2" casing Considerações: ( Espaço Anular ( Propriedades de Fluxo ( Composição do cimento ( Pastas Densificadas ( Temperatura Correta ( Retardação da Pasta ( Estabilidade da Temperatura ( Aditivos ( Sistema de Lama/Condicionamento ( Espaçadores & Lavadores
