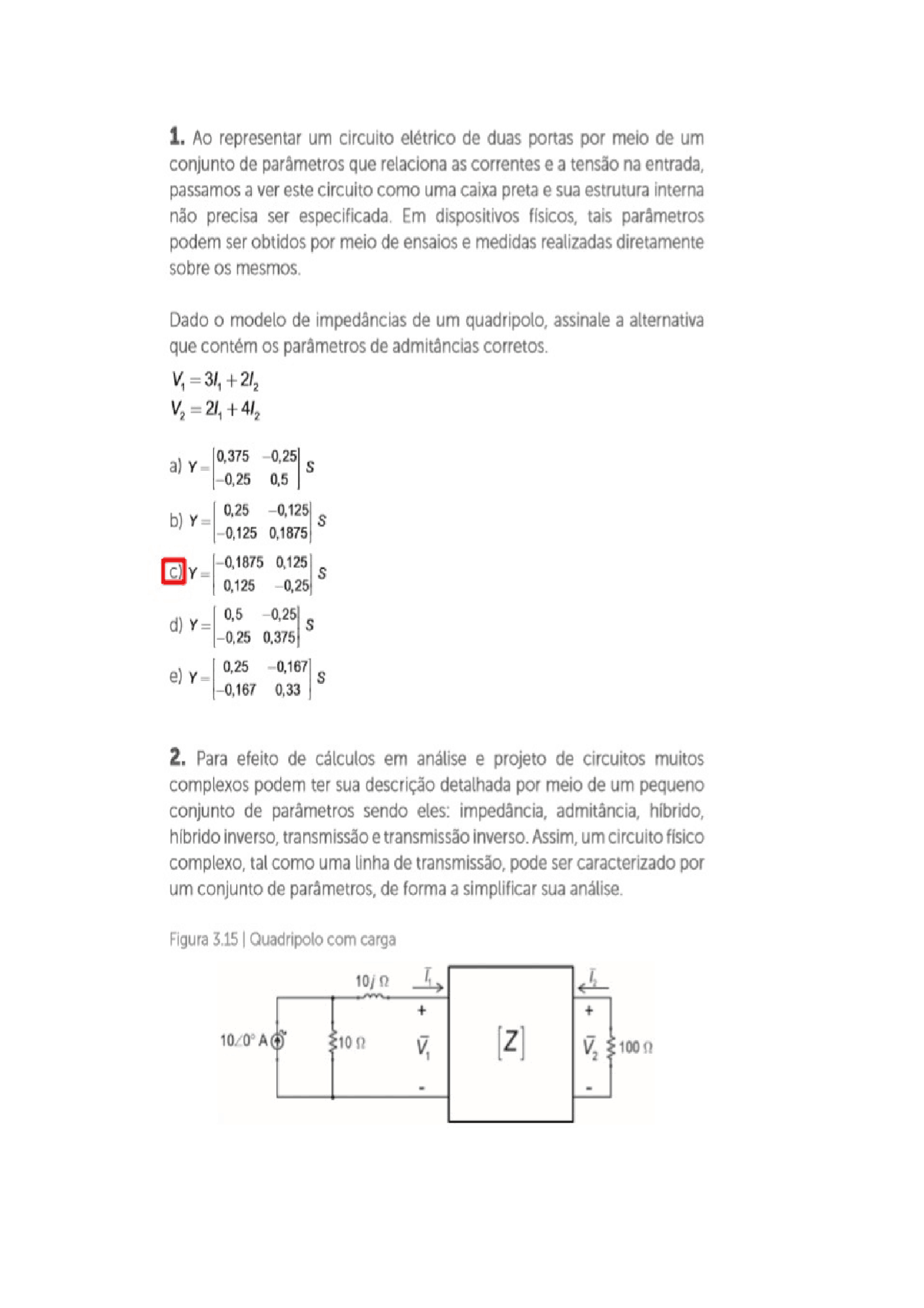

1, Ao representar um circuito elétrico de duas portas por meio de um conjunto de parâmetros que relaciona as correntes e a tensão na entrada, passamos a ver este circuito como uma caixa preta e sua estrutura interna não precisa ser especificada. Em dispositivos físicos, tais parâmetros podem ser obtidos por meio de ensaios e medidas realizadas diretamente sobre os mesmos. Dado o modelo de impedâncias de um quadripolo, assinale a alternativa que contém os parâmetros de admitâncias corretos. V=3, +21, V=2 44, av Ato bi r=L is one Dra “am? Sr=Lias nan evo os 2. Para efeito de cálculos em análise e projeto de circuitos muitos complexos podem ter sua descrição detalhada por meio de um pequeno conjunto de parâmetros sendo eles: impedância, admitância, híbrido, híbrido inverso, transmissão e transmissão inverso. Assim, um circuito físico complexo, tal como uma linha de transmissão, pode ser caracterizado por um conjunto de parâmetros, de forma a simplificar sua análise. Figura 3.15 | Quadripolo com carga mio + ad + + 2] 10/00 AQ) 100 1000 Si St
