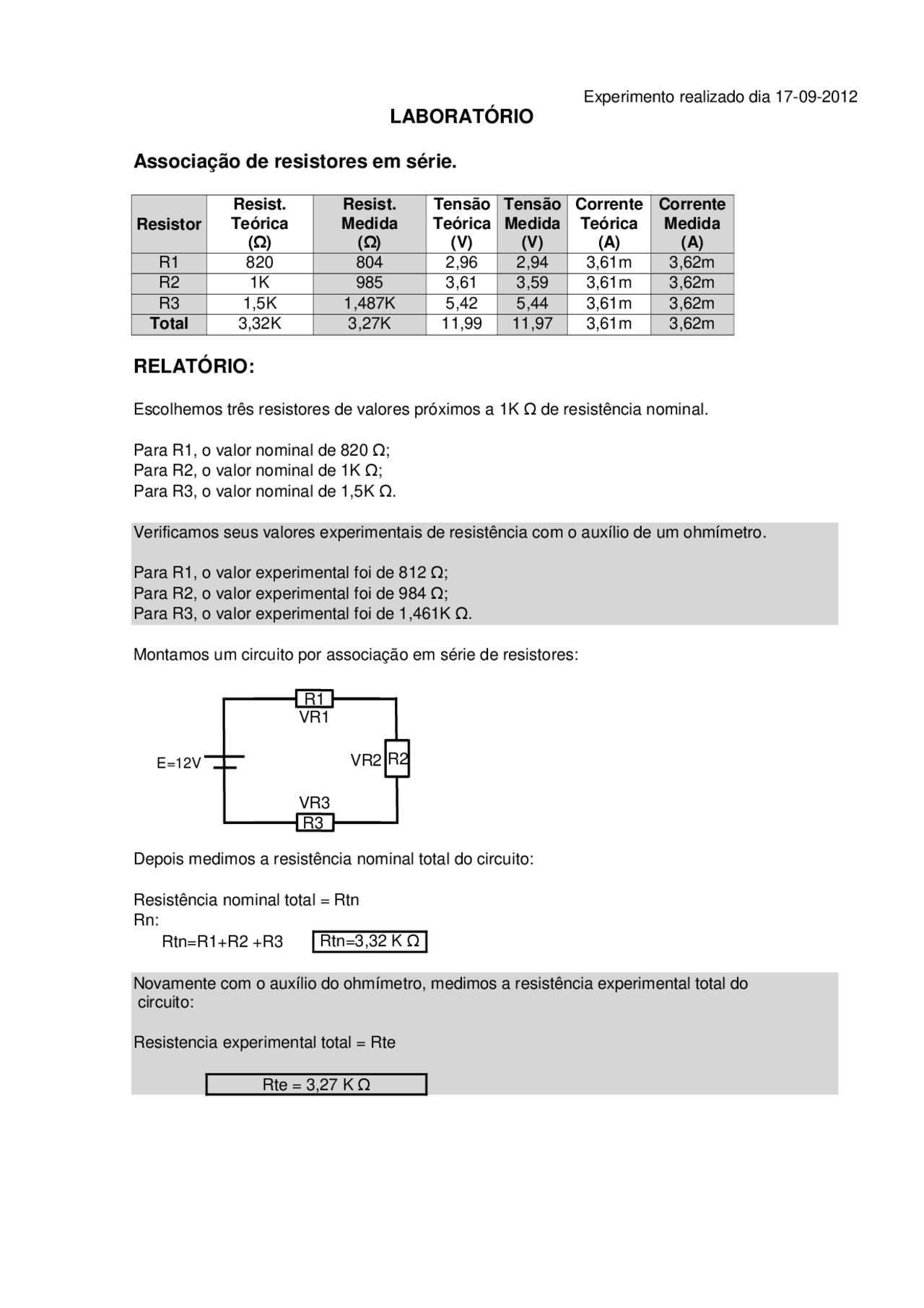

LABORATÓRIO
Associação de resistores em série.
Resistor
R1 820 804 2,96 2,94 3,61m 3,62m R2 1K 985 3,61 3,59 3,61m 3,62m R3 1,5K 1,487K 5,42 5,44 3,61m 3,62m Total 3,32K 3,27K 11,99 11,97 3,61m 3,62m
RELATÓRIO:
Escolhemos três resistores de valores próximos a 1K Ω de resistência nominal.
Para R1, o valor nominal de 820 Ω; Para R2, o valor nominal de 1K Ω;
Para R3, o valor nominal de 1,5K Ω.
Verificamos seus valores experimentais de resistência com o auxílio de um ohmímetro.
Para R1, o valor experimental foi de 812 Ω; Para R2, o valor experimental foi de 984 Ω;
Para R3, o valor experimental foi de 1,461K Ω.
Montamos um circuito por associação em série de resistores:
Depois medimos a resistência nominal total do circuito:
Resistência nominal total = Rtn Rn:
Rtn=R1+R2 +R3 Rtn=3,32 K^ Ω
Resistencia experimental total = Rte
Rte = 3,27 K Ω
Resist. Teórica (Ω)
Resist. Medida (Ω)
Tensão Teórica (V)
Tensão Medida (V)
Corrente Teórica (A)
Corrente Medida (A)
Novamente com o auxílio do ohmímetro, medimos a resistência experimental total do .circuito:
E=12V^ R
R
R
VR
VR
VR
R
tn= valor nominal total
Itn= 3,61 mA
E a corrente experimental total foi medida com um amperímetro, registrando:
Ite= 3,62 mA te= valor experimental total
Calculando VR1n:
n= valor nominal VR1n= R1n x In VR1n= 820 x 3,61m (^) VR1n= 2,96 V
Com o voltímetro, verificamos o valor experimental de VR1:
VR1e= 2,94 V e= valor experimental
Calculando VR2n:
n= valor nominal VR2n= R2n x In
VR2n= 1k x 3,61m VR2n= 3,61 V
Com o voltímetro, verificamos o valor experimental de VR2:
VR2e= 2,94 V e= valor experimental
Calculando VR3n:
n= valor nominal VR3n= R3n x In VR3n= 1,5k x 3,61m (^) VR3n= 5,42 V
Com o voltímetro, verificamos o valor experimental de VR3:
VR3e= 5,44 V e= valor experimental
CONCLUSÃO:
Como o circuito foi montado em série, a corrente nominal total, é a mesma que passa em todos .os resistores. Calculando:
Itn= Vtn Rtn
Itn=11, 3,32K
Sabendo a corrente que passa pelo circuito, podemos calcular a queda de tensão que cada .resistor provocou.
Num circuito em série, o valor da resistência total é igual a soma do valor de suas resistências.
O valor da corrente do circuito não se altera em nenhum ponto do circuito, pois há apenas um .caminho para a corrente seguir.
Ja o valor da tensão que sai da fonte, sofre queda de tensão (ddp) toda vez que passa por um .resistor.
Vtn = 12V n= valor nominal VnR1=12V tn= valor nominal total VnR2=12V VnR3=12V
Vte= 11,99V e= valor experimental VeR1=11,98V te= valor experimental total VeR2=11,98V VeR3=11,98V
tn= valor nominal total
Itn= 34,63 mA
E a corrente experimental total foi medida com um amperímetro, registrando:
Ite= 34,7 mA te= valor experimental total
Itn= A1 A1n= 34,63 mA
A2n= 14,63 mA n= valor nominal
Com o amperímetro, verificamos o valor experimental de A2:
A2e= 14,7 mA e= valor experimental
A2n+A3n= A1n 14,63m+A3n= 34,63m A3n= 34,63m -14,63m (^) A3n= 20 mA (^) n= valor nominal
Calculamos a corrente nominal que passa pelo resistor R2. A chamamos de A4:
A4n= 12 mA n= valor nominal
Como o circuito foi montado em paralelo, a tensão nominal da fonte, é a mesma que passa em cada resistor. Portanto:
Utilizando um voltímetro para medir a tensão experimental, obtivemos os seguintes .valores:
Como o circuito foi montado em paralelo, a corrente teórica se dividiu quando .encontrou um nó. Portanto:
Itn= Vtn Rtn
Itn= 12 346,48m
Sabendo a corrente teórica total do circuito, podemos calcular a corrente nominal que passou em .cada resistor. Assim:
A2n= V R
; A2n= 12 820
Para a corrente A3, usamos a lei de Kirchhoff para nós, que diz que o valor da soma das .correntes que saem de um nó é o mesmo valor das correntes que chegam ao nó. Assim:
A4n= V R
; A4n= 12 1K
Com a ajuda do amperímetro, medimos a corrente A4 experimental:
A4e= 12,2 mA e= valor experimental
A5n= A3n - A4n
A5n= 20m - 12m A5n= 8 mA (^) n= valor nominal
Com a ajuda do amperímetro, medimos a corrente A5 experimental:
A5e= 8 mA e= valor experimental
CONCLUSÃO:
Para calcular o valor da corrente nominal que passa pelo resistor R3, usamos a lei de Kirchhoff .para nós. Assim:
Num circuito paralelo, o valor da resistência total é igual a soma do valor inverso de suas .resistências, e sempre menor que o menor valor de suas resitências.
O valor da tensão do circuito permanece a mesma em todos os pontos, pois não há queda .de tensão no caminho da fonte até qualquer um dos resistores.
Ja o valor da corrente é dividido toda vez em que encontra um nó. E quando 2 correntes se .encontram, somam-se e tornam-se uma só corrente.
