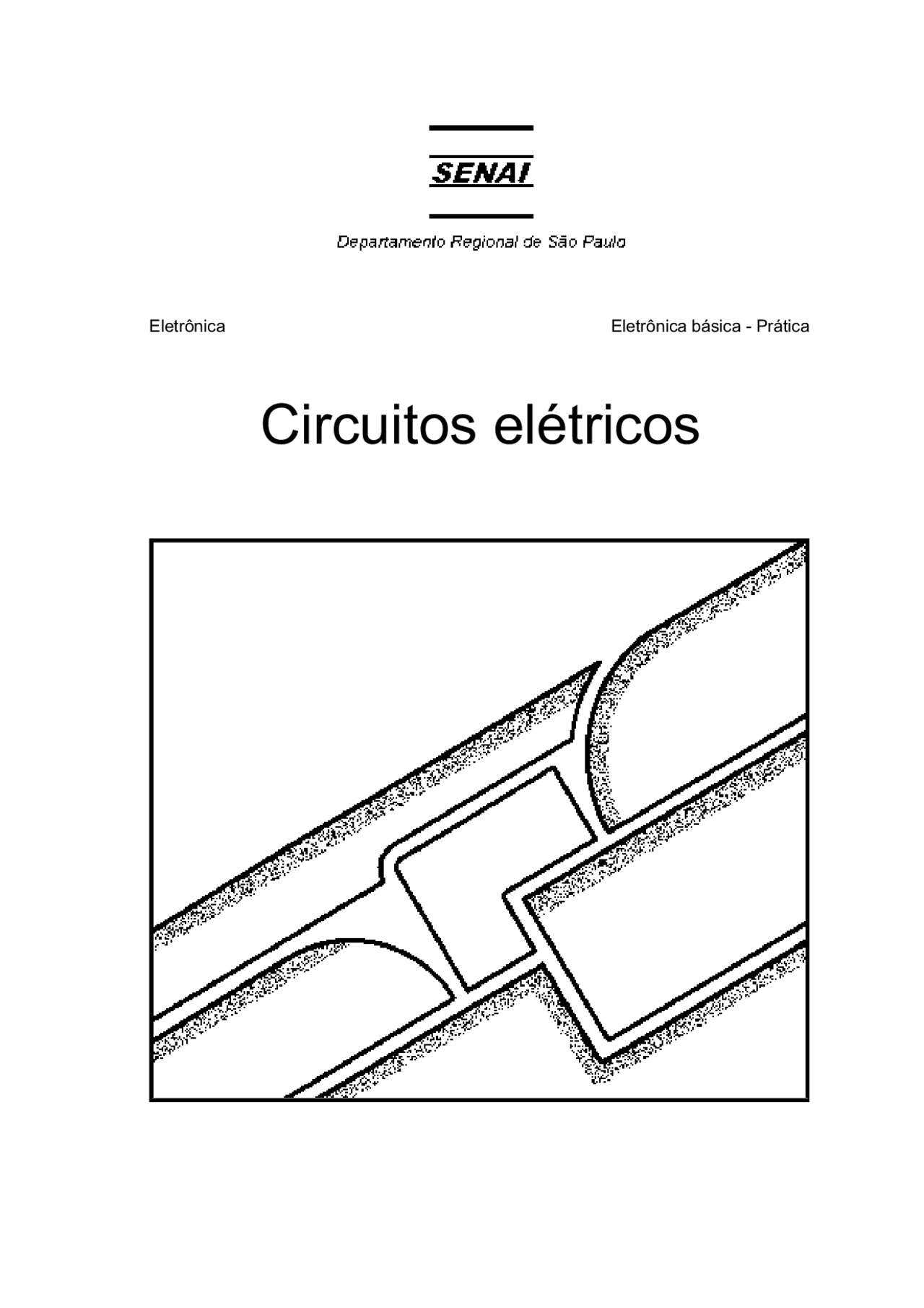

Eletrônica Eletrônica básica - Prática

Circuitos elétricos

Circuitos elétricos

© SENAI-SP, 2003

Trabalho editorado pela Gerência de Educação da Diretoria Técnica do SENAI-SP, a partir dos

conteúdos extraídos da apostila homônima, Circuitos elétricos - prática , SENAI - DN RJ, 1984

Capa Gilvan Lima da Silva Digitalização UNICOM - Terceirização de Serviços Ltda

SENAI Serviço Nacional de Aprendizagem Industrial Departamento Regional de São Paulo - SP Av. Paulista, 1313 – Cerqueira Cesar São Paulo – SP CEP 01311-

Telefone Telefax SENAI on-line

(0XX11) 3146-

(0XX11) 3146-

E-mail Home page

[email protected] http://www.sp.senai.br

Prática

Exercício 1

1. Qual é a condição fundamental para que um material seja bom condutor de

eletricidade?

2. Por que os metais são bons condutores de corrente elétrica?

3. Qual é a condição fundamental para que um material seja isolante elétrico?

4. O que acontece na estrutura química de um isolante quando ocorre a ruptura

dielétrica?

6. Dê os símbolos da pilha, condutor, lâmpada e chave (ou interruptor).

7. Por que não circula corrente elétrica em um circuito que tem um interruptor

desligado?

8. O que estabelece o “sentido convencional” da corrente elétrica?

2. Feche o interruptor o observe a lâmpada.

O que acontece com a lâmpada quando o interruptor é fechado? Por quê?

Neste circuito está ocorrendo a transformação de energia elétrica em energia

e térmica.

3. Represente no espaço abaixo o circuito elétrico com o interruptor fechado e indique

o sentido da corrente elétrica.

Qual o nome dado ao sentido de corrente em que as cargas elétricas se

movimentam do pólo positivo para o negativo?

Resumo

Materiais condutores e isolantes

Materiais condutores

Os materiais condutores se caracterizam por permitir a existência de corrente elétrica

toda a vez que se aplica uma ddp entre seus extremos.

Os bons condutores possuem um grande número de elétrons livres.

Quando mais elétrons livres existirem em um material, melhor condutor de corrente

elétrica ele será.

Os melhores condutores (chamados de bons condutores) são os que apresentam

menor resistência elétrica.

Eliminando a prata, que é um metal precioso, o cobre é o melhor condutor elétrico

sendo muito utilizado para fabricação de condutores para instalações elétricas.

Materiais isolantes

Os materiais classificados de isolantes são os que apresentam grande oposição a

circulação de corrente elétrica no interior da sua estrutura.

Os materiais isolantes tem poucos elétrons livres.

Ruptura dielétrica e o nome dado ao fenômeno pelo qual uma grande quantidade de

energia transforma um material normalmente isolante em condutor.

Circuito elétrico

Circuito elétrico é o caminho fechado por onde circula a corrente.

Componentes de um circuito elétrico

O circuito elétrico mais simples que se pode montar se constitui de três componentes:

• Fonte geradora
• Carga
• Condutores

Nos circuitos elétricos, normalmente é adicionado um componente denominado de

interruptor ou chave que exerce a função de comandar o seu funcionamento.

Simbologia dos componentes de um circuito

Designação Figura Símbolo

Condutor

Cruzamento sem conexão

Cruzamento com conexão

Fonte, gerador ou bateria

Lâmpada

Interruptor

O sentido da corrente em um circuito elétrico

Sentido convencional

• As cargas se movimentam do pólo positivo para o pólo negativo.

Sentido eletrônico

• As cargas elétricas se movimentam do pólo negativo para o positivo.
