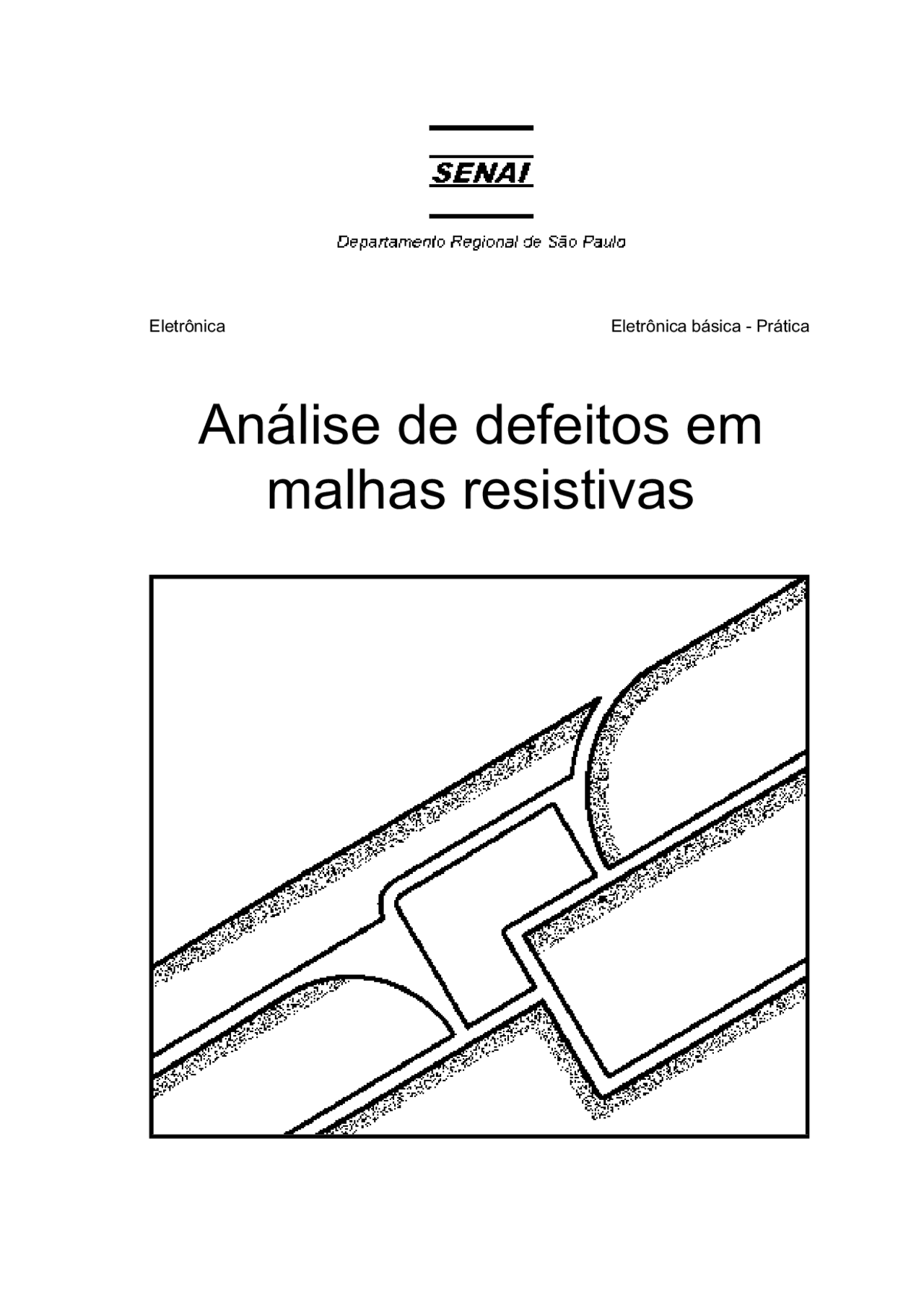

Eletrônica Eletrônica básica - Prática

Análise de defeitos em

malhas resistivas

Análise de defeitos em malhas resistivas

© SENAI-SP, 2003

Trabalho editorado pela Gerência de Educação da Diretoria Técnica do SENAI-SP, a partir dos conteúdos extraídos da apostila homônima, Análise de Defeitos em Malhas Resistivas - Prática , SENAI - DN, RJ, 1985

Capa Gilvan Lima da Silva Digitalização UNICOM - Terceirização de Serviços Ltda

SENAI Serviço Nacional de Aprendizagem Industrial Departamento Regional de São Paulo - SP Av. Paulista, 1313 – Cerqueira Cesar São Paulo – SP CEP 01311- Telefone Telefax SENAI on-line

(0XX11) 3146- (0XX11) 3146- 0800-55- E-mail Home page

[email protected] http://www.sp.senai.br

Prática

Exercício 1

1. Calcule os valores de tensão nos pontos identificados com letra para a condição normal de funcionamento do circuito.

VA = VB =

VC = VD =

VE = VF =

Analise as situações apresentadas e responda as questões:

Situação 1 Com o auxílio de um multímetro foram realizadas medidas de tensão nos seguintes pontos:

VA = 10V VD = 0V VB = 10V VE = 0V VC = 10V VF = 0V

a. O que se conclui sobre o defeito do circuito com base nas medidas?

Analise as situações apresentadas e responda as questões.

Situação 1 Com o auxílio de um multímetro foram realizadas medidas de tensão nos seguintes pontos:

VA = 9V VC = 0V VB = 0V VD = 0V

a. O que se conclui sobre o defeito do circuito com base nas medidas?

b. Quais os procedimentos a serem realizados?

Situação 2 Com o auxílio de um multímetro foram realizadas medidas de tensão nos seguintes pontos:

VA = 9V VC = 9V VB = 9V VD = 8,4V

a. O que se conclui sobre o defeito do circuito com base nas medidas?

b. Quais os procedimentos a serem realizados?

3. O esquema que segue mostra a condição normal de funcionamento de um circuito.

VA = 10V

VB = 8V

VC = 5,5V

A seguir apresenta-se uma série de situações que mostram a existência de um defeito no circuito. Assinale a alternativa que identifica o defeito e justifique tecnicamente o porque da resposta escolhida.

Situação 1 VA = 10V, V (^) B = 9V, VC = 4V

a. O resistor R 1 está aberto. b. O resistor R 2 está com valor alterado para mais. c. O resistor R 4 está em curto. d. O resistor R 1 está com valor alterado para mais. e. Nenhuma das respostas.

Análise de defeitos em

malhas resistivas

Objetivo

• Exercitar a análise de defeito em malhas resistivas.

Equipamentos

• Multímetro;
• Fonte de alimentação 0-12V ajustável.

Lista de materiais

• Resistores
  • R 1 - 5,6kΩ 1/4W 5%
  • R 2 - 56kΩ 1/4W 5%
  • R 3 - 10 Ω k 1/4W 5%
  • R 4 - 8,2kΩ 1/4W 5%
  • R 5 - 220 Ω 1/2W 5%
  • R 6 - 2200 Ω 1/4W 5%
  • R 7 - 390 Ω 1/2W 5%
• Diversos
  • S 1 - chave liga-desliga

Os valores medidos estão de acordo com os valores calculados?

Pode-se afirmar que um resistor com valor alterado provoca alterações nas tensões do circuito?

7. Recoloque o resistor R 1 no circuito. O que aconteceria com as tensões V (^) R1, VR2 e VR3 se ao acionar a chave S 1 seus contatos não de fechassem internamente?
8. Calcule as tensões do circuito considerando que a chave S 1 não fecha os contatos quando acionada. VR1 = VR2 = VR3 =
9. Simule o defeito deixando a chave S 1 na posição desligada.
10. Meça as tensões do circuito. VR1 = VR2 = VR3 =
11. Peça ao instrutor uma prancheta com o circuito da figura abaixo montado.

12. Calcule as tensões nos resistores. VR5 = VR6 = VR7 =
13. Meça a tensão no resistor R 7. VR7 =

A partir da medida de tensão realizada pode-se afirmar que o circuito está funcionando normalmente.

14. Com base na medida realizada no item anterior descreva e execute os procedimentos necessários para colocar o circuito em funcionamento normal.
