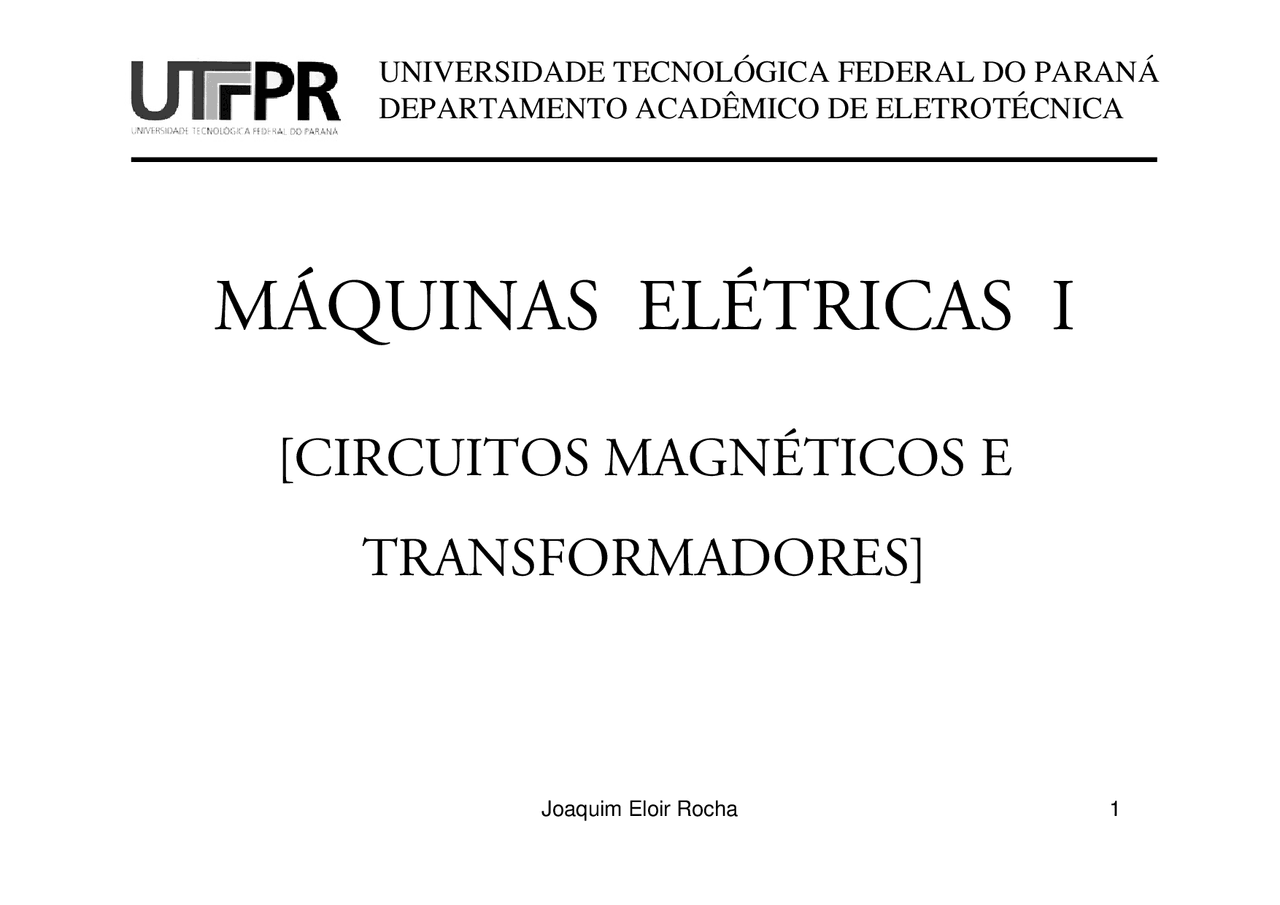

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁDEPARTAMENTO ACADÊMICO DE ELETROTÉCNICA

Joaquim Eloir Rocha

1

MÁQUINAS ELÉTRICAS I

[CIRCUITOS MAGNÉTICOS E

TRANSFORMADORES]

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁDEPARTAMENTO ACADÊMICO DE ELETROTÉCNICA

Joaquim Eloir Rocha

2

FITZGERALD, A. E.; KINGSLEY, Charles; UMANS, Stephen D. Máquinas elétricas: com introdução à eletrônica depotência

. 6.ed. Porto Alegre: Bookman, 2006. BIM, Edson;

Máquinas Elétricas e Acionamento

, Elsevier

Editora Ltda, 2009.JORDÃO, Rubens Guedes,

Transformadores

, Editora Edgard

Blücher, 2002.

Bibliografia

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁDEPARTAMENTO ACADÊMICO DE ELETROTÉCNICA

Joaquim Eloir Rocha

4

Transformador realCircuito equivalente do transformadorEnsaios a plena carga e a vazioPolaridade dos enrolamentosLigação dos enrolamentos do transformadorTransformadores em circuitos trifásicosAutotransformadoresSistema por unidade

Continuação tópicos

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁDEPARTAMENTO ACADÊMICO DE ELETROTÉCNICA

Joaquim Eloir Rocha

5

Mesmo não sendo umdispositivo de conversãoeletromecânica de energia, otransformador permite aconversão da energia elétricapara níveis adequados detensão e corrente.

Circuitos magnéticos

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁDEPARTAMENTO ACADÊMICO DE ELETROTÉCNICA

Joaquim Eloir Rocha

7

As técnicas de análise decircuitos magnéticosrepresentam aproximaçõesalgébricas das soluçõesexatas da teoria de campo.

Circuitos magnéticos

A B

da B S^ ⋅ =

⋅ =^ φ∫ φ

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁDEPARTAMENTO ACADÊMICO DE ELETROTÉCNICA

Joaquim Eloir Rocha

8

Embora, na prática,soluções exatas não sejamalcançáveis, diversassuposições simplificadoraspermitem soluções úteis emengenharia.

Circuitos magnéticos

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁDEPARTAMENTO ACADÊMICO DE ELETROTÉCNICA

Joaquim Eloir Rocha

10

Circuitos magnéticos

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ DEPARTAMENTO ACADÊMICO DE ELETROTÉCNICA

Joaquim Eloir Rocha 11

A relação entre a força magnetomotriz (F ) e a intensidade de campo magnético pode ser escrita como:

sendo l o comprimento médio do caminho de fluxo.

Circuitos magnéticos

F = N ⋅ i = H ⋅ l

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁDEPARTAMENTO ACADÊMICO DE ELETROTÉCNICA

Joaquim Eloir Rocha

13

Segurando o condutorcom o polegar apontandono sentido da corrente, osdemais dedos determinamo sentido das linhas.

Circuitos magnéticos

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁDEPARTAMENTO ACADÊMICO DE ELETROTÉCNICA

Joaquim Eloir Rocha

14

A relação entre a intensidade decampo magnético H e a densidadede fluxo magnético B é umapropriedade do material:

Circuitos magnéticos

H

B^

⋅ =^ μ

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁDEPARTAMENTO ACADÊMICO DE ELETROTÉCNICA

Joaquim Eloir Rocha

16

μ°^

Y^ permeabilidade magnética do vácuo.

Circuitos magnéticos

[^

] m

H 7

0

10 4

− ⋅ ⋅ =

π

μ

μr^ Y^ permeabilidade relativa.

μ μ^0 μ^

= r

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ DEPARTAMENTO ACADÊMICO DE ELETROTÉCNICA

Joaquim Eloir Rocha 17

Valores típicos de permeabilidade relativa variam de 2000 a 80000 para os materiais usados em transformadores e máquinas rotativas. O material magnético determina as dimensões do equipamento, a sua capacidade e introduz limitações no desempenho devido a saturação e perdas.

Circuitos magnéticos

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁDEPARTAMENTO ACADÊMICO DE ELETROTÉCNICA

Joaquim Eloir Rocha

19

Material paramagnético

YYYYμ

um pouco maiorr

que 1. Ex. alumínio (1,000021).Material diamagnético

YYYYμ

um pouco menorr

que 1. Ex. cobre (0,999995).Material ferromagnético

YYYYμ

muito maiorr

que 1. Ex. ferro (3500).

Circuitos magnéticos

UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ DEPARTAMENTO ACADÊMICO DE ELETROTÉCNICA

Joaquim Eloir Rocha 20

Para a construção dos núcleos são normalmente utilizadas chapas de aço isoladas eletricamente para que haja uma restrição às correntes parasitas, que criam campos magnéticos que se opõem ao que se deseja amplificar, limitando o rendimento global do conjunto bobina/núcleo.

Circuitos magnéticos
