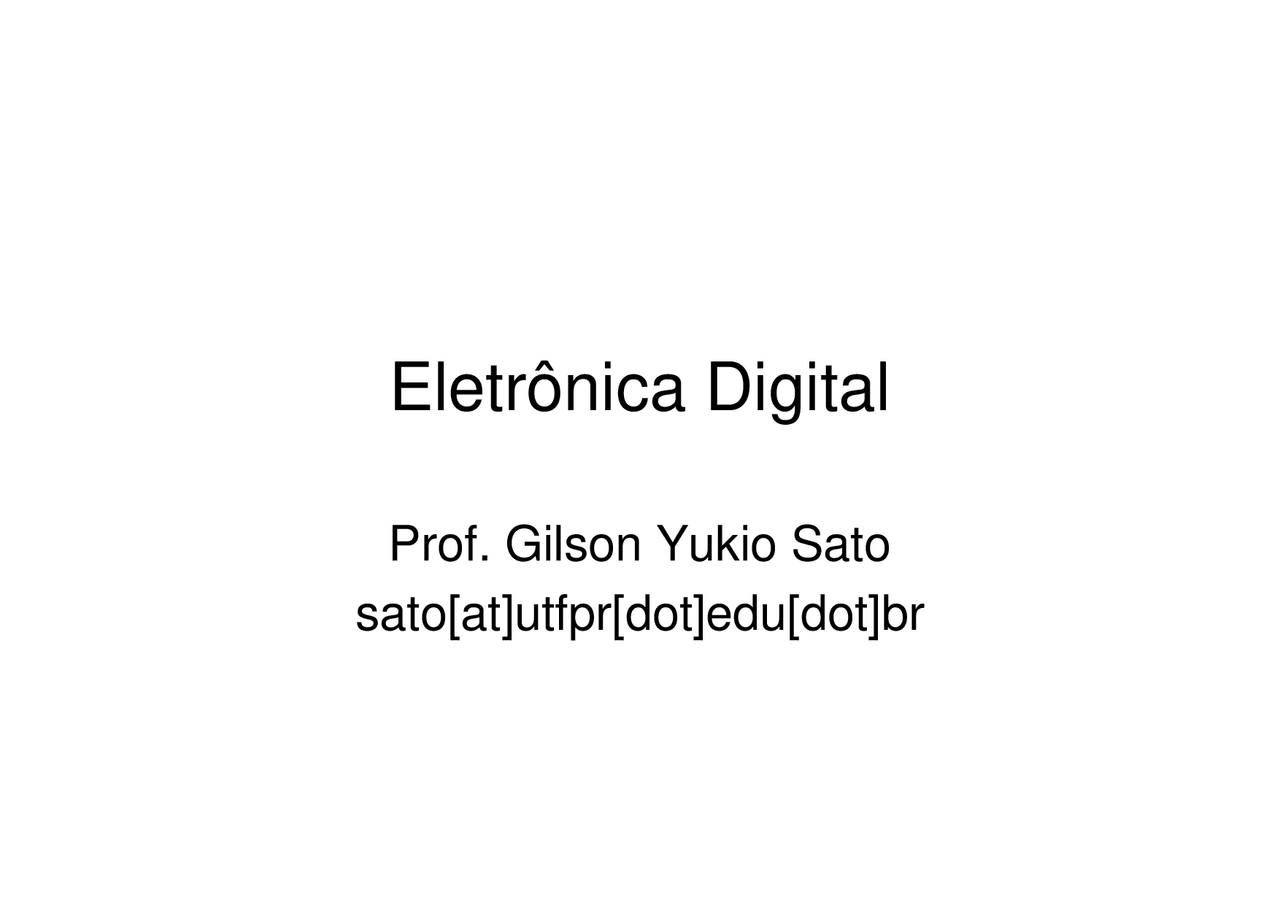

Eletrônica Digital Prof. Gilson Yukio Sato
sato[at]utfpr[dot]edu[dot]br
Flip-Flops
Prof. Gilson Yukio Sato
sato[at]utfpr[dot]edu[dot]br
Circuitos Seqüenciais
Pode-se considerar que eles possuem um bloco
combinacional e elementos de memória
Circuito Seqüencial
Entradas
Saídas
Bloco Combinacional
Elementos de
memória
Flip-Flop (FF)
•^
O flip-flop (FF) é o elemento dememória mais usado
•^
O FF é chamado também demultivibrador biestável
•^
O latch é um dispositivo similar ao FF
Latch RS com Portas NOR
≥^1 ≥^1
SET
RESET
Q Q
?^
S^
R
?^
Q
Q
S=0 e R=
Latch RS com Portas NOR
≥^1 ≥^1
SET
RESET
Q Q
?^
S^
R
?^
Q
Q
S=0 e R=
Latch RS com Portas NOR
≥^1 ≥^1
SET
RESET
Q Q
MANTEM
S^
R
0 Inválido Q
Q
S=1 e R=
Latch RS com portas NOR
(Tocci et al., 2007)
Latch RS com Portas NE
& &
SET
RESET
Q Q
Repita a análise para o circuito abaixo
Latch RS com Portas NE^ Se S=1 e R=1 então o FF mantem o estado
anterior
(Tocci et al., 2007)
Latch RS com Portas NE
Se S=1 e R vai a 0 então Q vai para (ou fica em)
0 e Q’ vai para (ou fica em) 1
(Tocci et al., 2007)
Latch RS com Portas NE
Se S=R=0 Q vai para (ou fica em) 1 e Q’ vai para
(ou fica em) 1, o que caracteriza um estado
inválido de saída
MANTEM
S^
R
1 Inválido Q
Q
Exercício
SET RESET
Q
Dado o circuito e asformas de onda deentrada, desenhe aforma de onda nasaída Q (Tocci et al., 2007)
Aplicação^ Circuito anti-bounce ou anti-trepidação
(Tocci et al., 2007)
