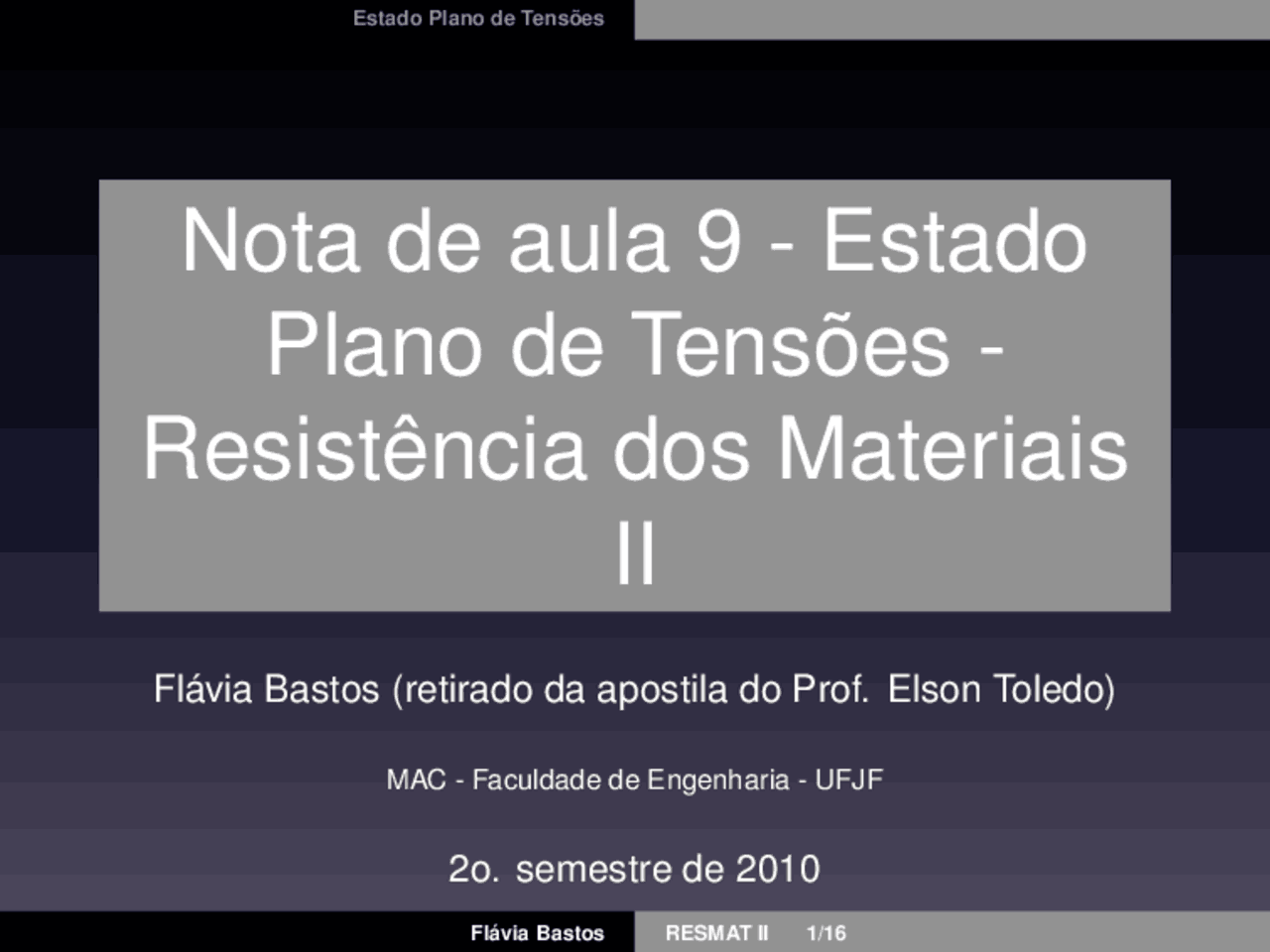

Estado Plano de Tensões
Nota de aula 9 - Estado
Plano de Tensões -
Resistência dos Materiais
II
Flávia Bastos (retirado da apostila do Prof. Elson Toledo)
MAC - Faculdade de Engenharia - UFJF
2o. semestre de 2010
Flávia Bastos RESMAT II 1/16
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Plano de Tensões: Círculo de Mohr, Notas de aula de Mecânica
Aulas de resistência de materiais ii sobre o plano de tensões e o círculo de mohr, incluindo as equações para determinar as tensões normais e tangenciais em um plano qualquer, casos particulares, e a decomposição do tensor de tensão.
Tipologia: Notas de aula
2020
1 / 16
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Plano de Tensões: Círculo de Mohr e outras Notas de aula em PDF para Mecânica, somente na Docsity!
Estado Plano de Tensões
Nota de aula 9 - Estado
Plano de Tensões -
Resistência dos Materiais
II
Flávia Bastos (retirado da apostila do Prof. Elson Toledo)
MAC - Faculdade de Engenharia - UFJF
2o. semestre de 2010
Informações sobre este documento: Estes slides servem para auxiliar no desenvolvimento expositivo durante as aulas de resistência dos materiais II ministradas pela professora Flávia Bastos e são baseados na apostila do Prof. Elson Toledo.
Círculo de Mohr
Elevando cada um dos termos das igualdades anteriores ao quadrado e somando-os obtém-se:
(σn − σm)^2 + τ (^) n^2 =
σxx − σyy 2
- τ (^) xy^2 (3)
Chamando σn = σ; τn = τ e R =
σxx−σyy 2
- τ (^) xy^2 , chegamos a:
(σ − σm)^2 + τ 2 = R^2 (4) que é a equação de uma circunferência no plano (σ, τ ) com centro sobre o eixo σ no ponto σ = σm = σxx+ 2 σyye cujo raio é o valor de R acima descrito.
Círculo de Mohr
M -> Ponto que repre- senta as tensões em torno de P na direção α.
Da figura constata- mos novamente que a máxima tensão tan- gencial vale:
τmax = R =
σξ − ση 2 (5)
Expressão do círculo de Mohr a partir
das tensões principais
Chamando σm = σξ^ + 2 ση, σn = σ, τn = τ e elevando ambas as expressões ao quadrado e somando-as resulta em:
(σ − σm)^2 + τ 2 =
σξ − ση 2
ou (^) ( σ − σξ + ση 2
- τ 2 =
σξ − ση 2
que descreve o mesmo círculo desenvolvido anteriormente já que: (^)
σxx + σyy = σξ + ση σξ −ση 2 =
σxx−σyy 2
- τ (^) xy^2 = R
Casos Particulares
i) Estado de tração simples Todas as tensões normais em torno do ponto (em qualquer direção) são de tração. Neste caso: τmax = σ 2 ξ já que ση = 0!
Casos Particulares
iii) Estado de cisalhamento simples Todas as tensões principais são iguais e de sinal contrário. τmax = |ση| = σξ.
Casos Particulares
iv) Estado de tensão uniforme ou hidrostático Neste caso σξ = ση = σ e τ = τmax = 0.
Decomposição do tensor de tensão
- Determinação das componentes σh ˜˜
e σD ˜˜
Se escolhemos as direções principais de σ para sua descrição temos:
σ ˜˜
σ 1 0 0 0 σ 2 0 0 0 σ 3
Logo podemos escrever:
σ ˜˜
σ 1 0 0 0 σ 2 0 0 0 σ 3
(^) = p
σ 1 − p 0 0 0 σ 2 − p 0 0 0 σ 3 − p
Decomposição do tensor de tensão
Verificação: pela invariância da soma da diagonal principal do tensor de tensão temos que:
σ 1 + σ 2 + σ 3 = 3p + (σ 1 − p) + (σ 2 − p) + (σ 3 − p) (14) Escolhendo para σD ˜˜
tensor com traço nulo (soma da diagonal principal), temos que:
σ 1 + σ 2 + σ 3 = 3p (15) e que
p = σ 1 + σ 2 + σ 3 3
Decomposição do tensor de tensão
Concluindo, podemos afirmar que, se σ ˜˜
σxx τxy τxz τyx σyy τyz τzx τzy σzz
então:
σh ˜˜
σxx + σyy + σzz 3
e:
σD ˜˜
σxx − p τxy τxz τyx σyy − p τyz τzx τzy σzz − p
(^) com p = σxx^ +^ σyy^ +^ σzz 3
(20)
