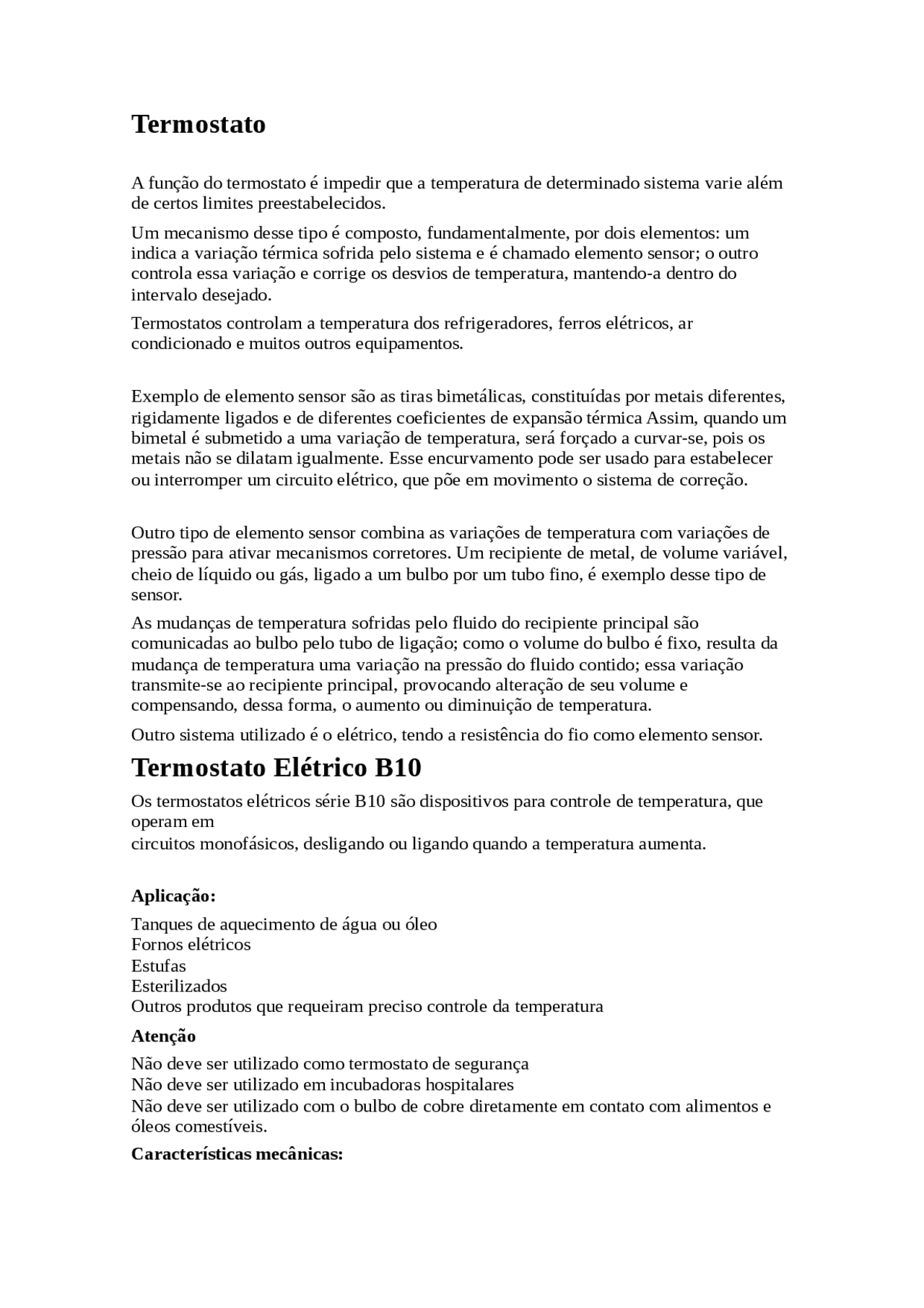

Termostato
A função do termostato é impedir que a temperatura de determinado sistema varie além de certos limites preestabelecidos.
Um mecanismo desse tipo é composto, fundamentalmente, por dois elementos: um indica a variação térmica sofrida pelo sistema e é chamado elemento sensor; o outro controla essa variação e corrige os desvios de temperatura, mantendo-a dentro do intervalo desejado.
Termostatos controlam a temperatura dos refrigeradores, ferros elétricos, ar condicionado e muitos outros equipamentos.
Exemplo de elemento sensor são as tiras bimetálicas, constituídas por metais diferentes, rigidamente ligados e de diferentes coeficientes de expansão térmica Assim, quando um bimetal é submetido a uma variação de temperatura, será forçado a curvar-se, pois os metais não se dilatam igualmente. Esse encurvamento pode ser usado para estabelecer ou interromper um circuito elétrico, que põe em movimento o sistema de correção.
Outro tipo de elemento sensor combina as variações de temperatura com variações de pressão para ativar mecanismos corretores. Um recipiente de metal, de volume variável, cheio de líquido ou gás, ligado a um bulbo por um tubo fino, é exemplo desse tipo de sensor.
As mudanças de temperatura sofridas pelo fluido do recipiente principal são comunicadas ao bulbo pelo tubo de ligação; como o volume do bulbo é fixo, resulta da mudança de temperatura uma variação na pressão do fluido contido; essa variação transmite-se ao recipiente principal, provocando alteração de seu volume e compensando, dessa forma, o aumento ou diminuição de temperatura.
Outro sistema utilizado é o elétrico, tendo a resistência do fio como elemento sensor.
Termostato Elétrico B
Os termostatos elétricos série B10 são dispositivos para controle de temperatura, que operam em circuitos monofásicos, desligando ou ligando quando a temperatura aumenta.
Aplicação:
Tanques de aquecimento de água ou óleo Fornos elétricos Estufas Esterilizados Outros produtos que requeiram preciso controle da temperatura
Atenção
Não deve ser utilizado como termostato de segurança Não deve ser utilizado em incubadoras hospitalares Não deve ser utilizado com o bulbo de cobre diretamente em contato com alimentos e óleos comestíveis.
Características mecânicas:
Tampa estampada em aço com acabamento zincado e cromatizado Conjunto sensor de apurada sensibilidade a pequenas variações de temperatura, produzido em aço inoxidável, sendo o capilar e o bulbo em cobre Peso aproximado: 200g
Cuidados na instalação
Temperatura ambiente máxima de trabalho do termostato: 80°C O capilar não deve ser dobrado próximo à região do bulbo Se houver necessidade de dobrado capilar, a dobra deverá ter um raio mínimo de 3, mm Em aplicações onde há vibrações o bulbo deve ser bem fixado e utilizar o capilar como elemento flexível (espiralado com raio mínimo de 20 mm) O bulbo deve estar próximo a fonte de energia térmica (Ex.: resistência), porém não em contato com a mesma. Em aplicações onde a temperatura ambiente seja próxima à temperatura de controle, recomendase o uso de uma chave liga/desliga
Características elétricas:
Chave elétrica SPST de acionamento lento com robustos contatos de prata Termostato modelo ?standard? possui chave elétrica tipo ?NF? (normalmente fechada). Tensão : 20A - 125 VCA / 25A - 250 VCA
O que é o termostato?
O termostato é um controlador de temperatura , ou seja, ele funciona como uma chave liga e desliga baseada na temperatura.
Para melhor entender o termostato vamos dividi-lo em três partes:
Conjunto hidráulico
Conjunto mecânico
Conjunto elétrico
Conjunto Hidráulico
O conjunto hidráulico é responsável por transformar o sinal de temperatura em pressão e depois em força contra o sistema mecânico.
O sistema é composto por :
Gás de carga (transforma temperatura em pressão)
Capilar (armazena o gás de carga e sente a temperatura)
Sanfona (transforma pressão em força)
Corpo da Sanfona (unir o conjunto)
Conjunto Mecânico
O conjunto mecânico compara a força do conjunto hidráulico com a força da mola de calibração e o resultado desta força movimenta o braço principal que atua sobre o conjunto elétrico.
O sistema é composto por:
Moldura (suporta e posiciona todos os componentes)
Todo termostato carregado com gás em fase vapor tem a característica de responder pela parte mais fria do gás, isto quer dizer que não é somente a ponta do capilar que sensa a temperatura mas sim qualquer parte do capilar até mesmo pela sanfona.
O termostato sofre influência da pressão atmosférica , pois esta pressão reduz a pressão da sanfona, isto quer dizer que as temperaturas de funcionamento se alteram em função da pressão atmosférica (mais especificamente a altitude).
Esta influência varia para cada tipo de gás e o quanto a pressão esta variando podendo ser de menos de 0,1ºC até 4,0 ºC.
Cuidados no Manuseio e Aplicação
Os cuidados abaixo são extremante importantes pois os mesmos podem acarretar problemas de funcionamento mesmo o termostato estando Ok.
Não fazer dobras acentuadas e não utilizar ferramentas sobre o tubo capilar sob o risco de estrangulamento, quebra ou fissura do mesmo (respeitar um raio minimo de 3 mm).
Não dar choques pancadas, quedas ou dobrar os terminais elétricos do termostatos sob risco de alterar as temperaturas de trabalho do mesmo.
Garantir que o ponto a ser controlado seja o mais frio referente ao capilar e ao corpo do termostato.
Garantir que o capilar esteja corretamente fixado, ou seja, no ponto previamente definido e com o mínimo comprimento definido (conforme cada modelo ou valor genérico de 150 mm minimo)
Garantir que a ligação elétrica seja a original (atentar para os números na base) principalmente nos termostatos com mais de dois terminais elétricos, pois a inversão da ligação altera totalmente o funcionamento do refrigerador.
Especificações Técnicas
Aprovações:
UL – Estados Unidos (conforme UL-873) CSA – Canadá BEAB – Europa (conforme EN 90673)
Tolerância de Calibração ± 1.5° C com Cpk > 1,
Capacidade elétrica: 120/240 VCA - FLA 6 A (corrente nominal) 120/240 VCA - RLA 36 A (corrente de partida)
Testes de Vida:
Mecânico 1.600.000 ciclos
Elétrico 300.000 ciclos (representa mais de 10 anos)
Calibragem de um termostato
Um termostato é um instrumento de controle altamente sensível, que responde às mais leves variações de temperatura. Apesar do menor número de peças propensas a ter defeito em relação a outros componentes de seu sistema de aquecimento e resfriamento, pode ter problemas. Um termostato com a tampa mal instalada ou tampado de qualquer jeito pode impedir que o aquecedor ou o ar condicionado funcione, ou sua base pode ficar desnivelada, fazendo que ele funcione de forma errada. No entanto, um problema muito mais comum é a sujeira, que afeta a calibragem do termostato e interfere em seu funcionamento. Por exemplo, se o termostato estiver regulado para funcionar em 21ºC, na realidade ele vai conservar a temperatura em 23ºC, a energia adicional usada pode aumentar a conta de combustível em até 7%. Para evitar isso, verifique a precisão de seu termostato todos os anos, antes do inverno chegar.
Outros problemas com o termostato são freqüentemente encontrados na base dos interruptores e nos fios próximos ao elemento bimetálico que ficou frouxo e foi corroído. Aperte as conexões frouxas com uma chave de fenda e remova a ferrugem com um esfregão de algodão.
Verificando a calibragem do termostato
Para verificar a precisão de um termostato e limpá-lo, se necessário, siga as instruçoes abaixo:
- (^) prenda o termômetro de vidro na parede com fita adesiva, alguns centímetros distante do termostato. Coloque papel toalha atrás do termostato para que ele não encoste na parede. Certifique-se de que nem o termômetro nem o termostato estejam sendo influenciados pela temperatura externa. Em algumas casas, o buraco na parede atrás do termostato para a passagem de fios é muito grande; com isso, ar frio entra no termostato, afetando a leitura;
- espere 15 minutos, até que o mercúrio se estabilize. Então, compare a leitura do termômetro com o ponteiro do termostato;
- se a variação for superior a um grau, verifique se o termostato está sujo. Para examiná- lo, remova a placa frontal, normalmente presa por um botão ou pino e retire a sujeira. Não use um aspirador de pó, a sucção é muito forte. Não use lixas ou panos abrasivos. Se for uma peça em espiral, limpe com uma escova macia;
- use o nível para deixar o tubo de mercúrio dentro do termostato reto. Se necessário, afrouxe os parafusos de fixação para deixá-lo nivelado. Depois, aperte- os novamente;
- após a limpeza, faça novamente a verificação com o termômetro de vidro, conforme detalhado nas Etapas 1 e 2. Caso o termostato não esteja calibrado corretamente, deve ser substituído conforme detalhado abaixo.
- espere 15 minutos, até que o mercúrio se estabilize. Então, compare a leitura do termômetro com o ponteiro do termostato;
- se a variação for superior a um grau, verifique se o termostato está sujo. Para examiná- lo, remova a placa frontal, normalmente presa por um botão ou pino e retire a sujeira. Não use um aspirador de pó, a sucção é muito forte. Não use lixas ou panos abrasivos. Se for uma peça em espiral, limpe com uma escova macia;
- use o nível para deixar o tubo de mercúrio dentro do termostato reto. Se necessário, afrouxe os parafusos de fixação para deixá-lo nivelado. Depois, aperte- os novamente;
- após a limpeza, faça novamente a verificação com o termômetro de vidro, conforme detalhado nas Etapas 1 e 2. Caso o termostato não esteja calibrado corretamente, deve ser substituído conforme detalhado abaixo.
haver impulsos através do sistema os quais o manômetro não possui sensibilidade para acusar. Os tipos diafragma e bourdon são extremamente sensível e podem ser afetados por esses impulsos. Os pressostatos tipo diafragma são disponíveis numa faixa ajustável desde vácuo até 20 Bar, com pressões de teste até 70 Bar. O tipo bourdon pode operar até 1.240 Bar, com pressões de teste até 1.655 Bar. E os tipos pistão compreendem uma faixa ajustável que vai até 825 Bar, com pressões de teste até 1.380 Bar.
Função do Pressostato
A função do pressostato é outro fator determinante na seleção. Três tipos de pressostatos, baseados em sua função, são descritos abaixo:
- Pressostato de 1 contato - atua sobre uma única variação de pressão, abrindo ou fechando um único circuito elétrico, por meio da ação reversível do micro-interruptor.
- (^) Pressostato diferencial - atua sobre a variação entre 2 pressões numa mesma linha controladas pelo mesmo instrumento.
- Pressostato de 2 contatos - atua independentemente sobre dois limites de uma mesma fonte de pressão, abrindo ou fechando dois circuitos elétricos independentes por meio da ação reversível de dois interruptores.
Tipos de caixa disponíveis
- Pressostato com caixa à prova de tempo IP65. Podem ser fornecidos também com um bloco de terminais interno para conexões elétricas, evitando a instalação de um bloco de terminais externo para a ligação dos cabos.
- À prova de explosão - construídos dentro de rígidos padrões de segurança, isolando os contatos e cabos de atmosferas explosivas.
- Tipo de pressostato sem caixa, exposto. Adequando às necessidades dos fabricantes de equipamento, onde é prevista proteção especial para o instrumento, pelo usuário.
Fluxostato
O fluxostato é utilizado sempre que se torne necessário detectar a
presença ou a ausência de fluxo em variadíssimos tipos de
instalações:
- instalações de aquecimento;
- instalações de climatização;
- instalações hidros-sanitárias com permutadores de calor de
produção instantânea de água quente;
- instalações de bombagem;
- instalações de tratamento de água;
- sistemas de introdução de aditivos;
- sistemas e instalações industriais, em geral.
Desempenha as seguintes funções:
- controlo de aparelhos diversos, nomeadamente: bombas,
queimadores, compressores, congeladores e válvulas
motorizadas;
- ativação de dispositivos de sinalização;
- ativação de dispositivos de alarme;
- regulação de aparelhagens para dosagem de aditivos na água.
Características construtivas
A peça mais solicitada num fluxostato é o fole metálico que separa
os componentes eléctricos dos hidráulicos. Para o tornar mais
robusto, fiável e utilizável com todos os tipos de fluido, o fole e as
partes que lhe estão diretamente ligadas, são totalmente
construídas em aço inoxidável. As soldaduras entre o fole e a haste
de comando são feitas segundo o método TIG.
A cobertura isolante montada sobre o micro interruptor evita o
perigo de contatos acidentais durante a operação de regulação.
A classe de proteção IP 54 garante o funcionamento em
ambientes particularmente húmidos e pulverulentos.
O contato eléctrico em permuta permite indiferentemente a
ativação ou desativação de um qualquer dispositivo eléctrico,
sempre que se atinge o caudal de intervenção.
