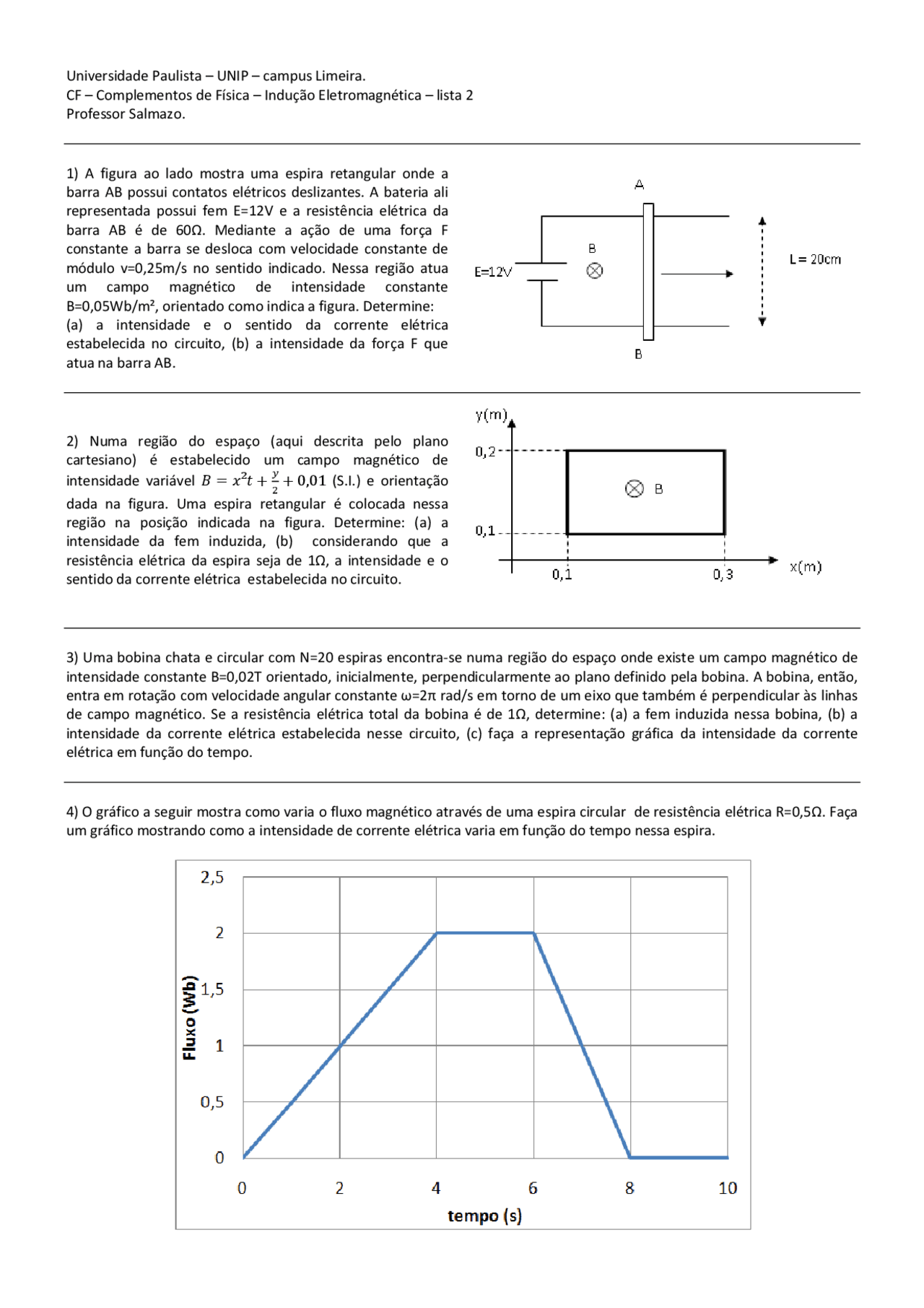

Universidade Paulista – UNIP – campus Limeira.
CF – Complementos de Física – Indução Eletromagnética – lista 2
Professor Salmazo.
1) A figura ao lado mostra uma espira retangular onde a
barra AB possui contatos elétricos deslizantes. A bateria ali
representada possui fem E=12V e a resistência elétrica da
barra AB é de 60Ω. Mediante a ação de uma força F
constante a barra se desloca com velocidade constante de
módulo v=0,25m/s no sentido indicado. Nessa região atua
um campo magnético de intensidade constante
B=0,05Wb/m², orientado como indica a figura. Determine:
(a) a intensidade e o sentido da corrente elétrica
estabelecida no circuito, (b) a intensidade da força F que
atua na barra AB.
2) Numa região do espaço (aqui descrita pelo plano
cartesiano) é estabelecido um campo magnético de
intensidade variável ²
0,01 (S.I.) e orientação
dada na figura. Uma espira retangular é colocada nessa
região na posição indicada na figura. Determine: (a) a
intensidade da fem induzida, (b) considerando que a
resistência elétrica da espira seja de 1Ω, a intensidade e o
sentido da corrente elétrica estabelecida no circuito.
3) Uma bobina chata e circular com N=20 espiras encontra-se numa região do espaço onde existe um campo magnético de
intensidade constante B=0,02T orientado, inicialmente, perpendicularmente ao plano definido pela bobina. A bobina, então,
entra em rotação com velocidade angular constante ω=2π rad/s em torno de um eixo que também é perpendicular às linhas
de campo magnético. Se a resistência elétrica total da bobina é de 1Ω, determine: (a) a fem induzida nessa bobina, (b) a
intensidade da corrente elétrica estabelecida nesse circuito, (c) faça a representação gráfica da intensidade da corrente
elétrica em função do tempo.
4) O gráfico a seguir mostra como varia o fluxo magnético através de uma espira circular de resistência elétrica R=0,5Ω. Faça
um gráfico mostrando como a intensidade de corrente elétrica varia em função do tempo nessa espira.
