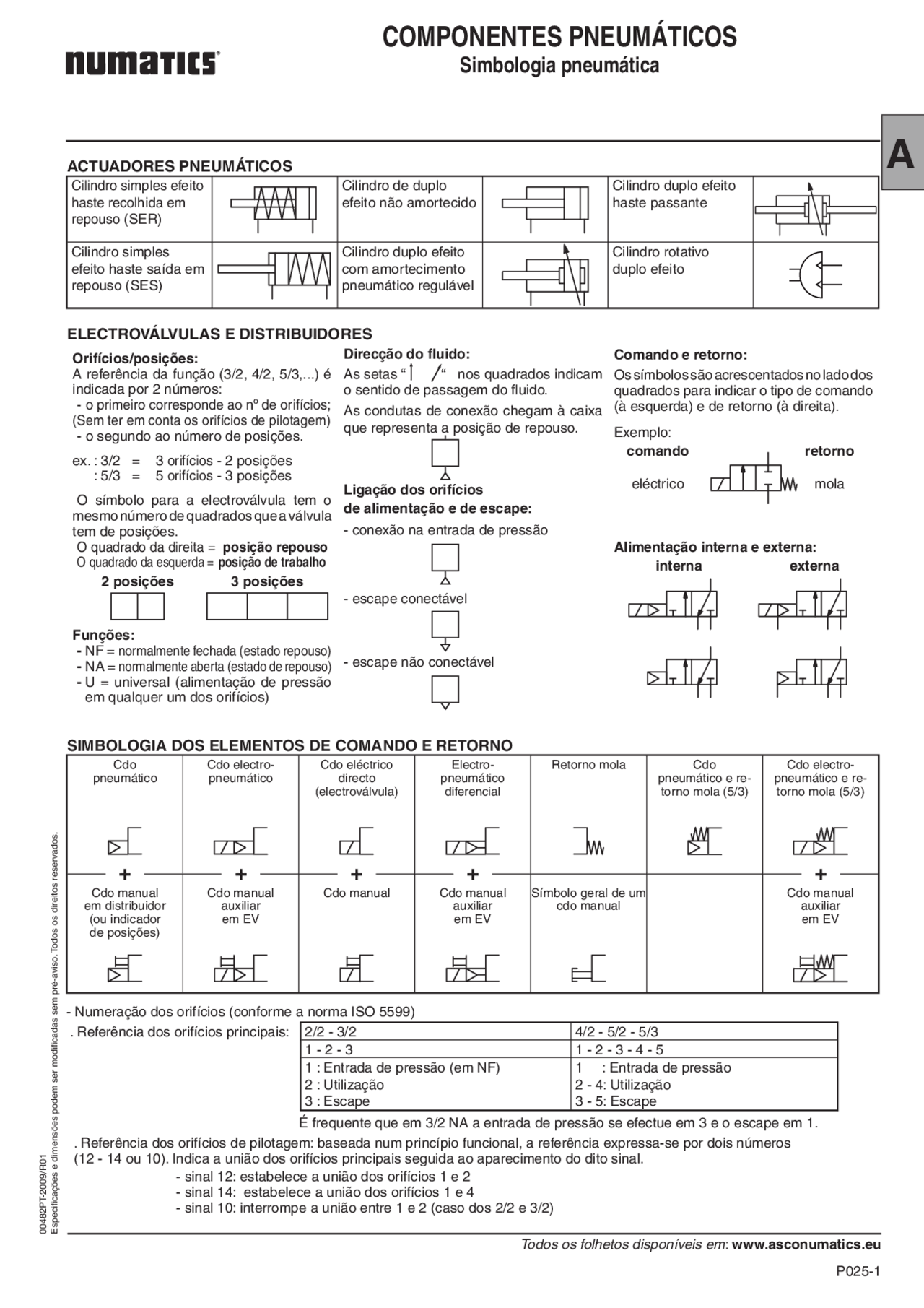

COMPONENTES PNEUMÁTICOS
Simbologia pneumática
ACTUADORES PNEUMÁTICOS
Cilindro simples efeito
haste recolhida em
repouso
(SER)
Cilindro de duplo
efeito não amortecido
Cilindro duplo efeito
haste passante
Cilindro simples
efeito haste saída em
repouso (SES)
Cilindro duplo efeito
com amortecimento
pneumático regulável
Cilindro rotativo
duplo efeito
ELECTROVÁLVULAS E DISTRIBUIDORES
Orifícios/posições:
A referência da função (3/2, 4/2, 5/3,...) é
indicada por 2 números:
-
o primeiro corresponde ao nº de orifícios;
(Sem ter em conta os orifícios de pilotagem)
- o segundo ao número de posições.
ex. : 3/2 = 3
orifícios
- 2 posições
: 5/3 = 5
orifícios
- 3 posições
O símbolo para a electroválvula tem o
mesmo número de quadrados que a válvula
tem de posições.
O quadrado da direita =
posição repouso
O quadrado da esquerda =
posição de trabalho
2 posições 3 posições
Funções:
- NF =
normalmente fechada (estado repouso)
- NA =
normalmente aberta (estado de repouso)
- U = universal (alimentação de pressão
em qualquer um dos orifícios)
Comando e retorno:
Os símbolos são acrescentados no lado dos
quadrados para indicar o tipo de comando
(à esquerda) e de retorno (à direita).
Exemplo:
comando retorno
eléctrico mola
Alimentação interna e externa:
interna externa
SIMBOLOGIA DOS ELEMENTOS DE COMANDO E RETORNO
Cdo
pneumático Cdo electro-
pneumático Cdo eléctrico
directo
(electroválvula)
Electro-
pneumático
diferencial
Retorno mola Cdo
pneumático e re-
torno mola (5/3)
Cdo electro-
pneumático e re-
torno mola (5/3)
++++ +
Cdo manual
em distribuidor
(ou indicador
de posições)
Cdo manual
auxiliar
em EV
Cdo manual Cdo manual
auxiliar
em EV
Símbolo geral de um
cdo manual Cdo manual
auxiliar
em EV
- Numeração dos orifícios (conforme a norma ISO 5599)
. Referência dos orifícios principais: 2/2 - 3/2 4/2 - 5/2 - 5/3
1 - 2 - 3 1 - 2 - 3 - 4 - 5
1 : Entrada de pressão (em NF)
2 : Utilização
3 : Escape
1 : Entrada de pressão
2 - 4: Utilização
3 - 5: Escape
É frequente que em 3/2 NA a entrada de pressão se efectue em 3 e o escape em 1.
. Referência dos orifícios de pilotagem: baseada num princípio funcional, a referência expressa-se por dois números
(12 - 14 ou 10). Indica a união dos orifícios principais seguida ao aparecimento do dito sinal.
- sinal 12: estabelece a união dos orifícios 1 e 2
- sinal 14: estabelece a união dos orifícios 1 e 4
- sinal 10: interrompe a união entre 1 e 2 (caso dos 2/2 e 3/2)
00482PT-2009/R01
Especifi cações e dimensões podem ser modifi cadas sem pré-aviso. Todos os direitos reservados.
Direcção do fl uido:
As setas “ “ nos quadrados indicam
o sentido de passagem do fl uido.
As condutas de conexão chegam à caixa
que representa a posição de repouso.
Ligação dos orifícios
de alimentação e de escape:
- conexão na entrada de pressão
- escape conectável
- escape não conectável
