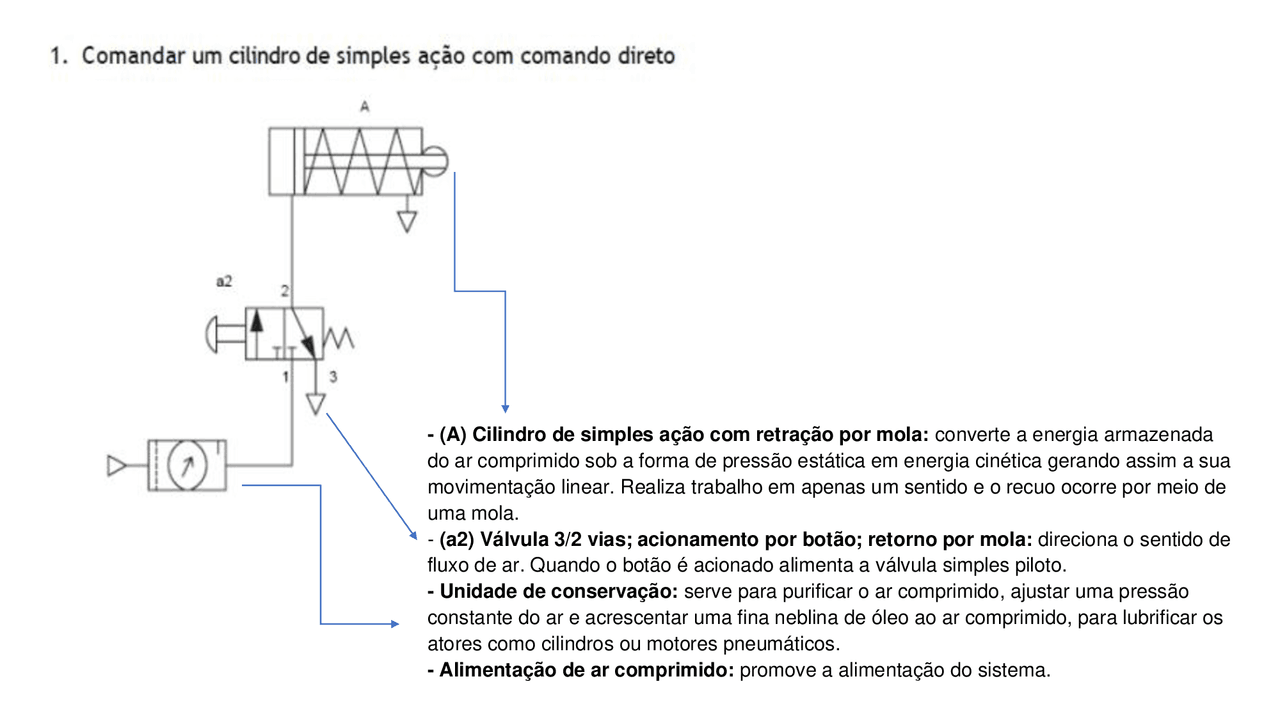

- (A) Cilindro de simples ação com retração por mola: converte a energia armazenada
do ar comprimido sob a forma de pressão estática em energia cinética gerando assim a sua
movimentação linear. Realiza trabalho em apenas um sentido e o recuo ocorre por meio de
uma mola.
- (a2) Válvula 3/2 vias; acionamento por botão; retorno por mola: direciona o sentido de
fluxo de ar. Quando o botão é acionado alimenta a válvula simples piloto.
- Unidade de conservação: serve para purificar o ar comprimido, ajustar uma pressão
constante do ar e acrescentar uma fina neblina de óleo ao ar comprimido, para lubrificar os
atores como cilindros ou motores pneumáticos.
- Alimentação de ar comprimido: promove a alimentação do sistema.
- (A) Cilindro de simples ação com retração por
mola: converte a energia armazenada do ar
comprimido sob a forma de pressão estática em
energia cinética gerando assim a sua
movimentação linear. Realiza trabalho em apenas
um sentido e o recuo ocorre por meio de uma mola
- (30) Válvula 3/2 vias; simples piloto; retorno
por mola: direciona o sentido de fluxo de ar.
Alimenta a câmara posterior do cilindro.
- (a2) Válvula 3/2 vias; acionamento por botão;
retorno por mola: direciona o
sentido de fluxo de ar. Quando o botão é acionado
alimenta a válvula simples piloto.
- Unidade de conservação: serve para purificar o
ar comprimido, ajustar uma pressão constante do ar
e acrescentar uma fina neblina de óleo ao ar
comprimido, para lubrificar os atores como cilindros
ou motores pneumáticos.
(A) Cilindro de simples ação com retração por mola: converte a energia armazenada do ar comprimido sob a forma de pressão estática em energia cinética gerando assim a sua movimentação linear. Realiza trabalho em apenas um sentido e o recuo ocorre por meio de uma mola.
- (a0) Válvula 3/2 vias; simples piloto; retorno por mola: direciona o sentido de fluxo de ar. Alimenta a câmara posterior do cilindro. - (a.02) Válvula OU (alternadora): impedem o fluxo de ar comprimido em um sentido determinado; seleciona sinais emitidos de duas outras válvulas, permitindo a passagem daquele de maior pressão, possibilitando que um componente (cilindro, válvula, etc.) seja acionado através de dois pontos distintos. Quando uma entrada e pressurizada, a outra e isolada através da retenção. Ela somente fornece sinal de saída quando pelo menos tiver um sinal de pressão numa conexão de entrada. É usada quando se deseja acionar o atuador pneumático por dois tipos de válvulas. - (a2) Válvula 3/2 vias; acionamento por botão; retorno por mola: direciona o sentido de fluxo de ar. Quando o botão é acionado alimenta a válvula OU e a válvula simples piloto. - (a4) Válvula 3/2 vias; acionamento por botão; retorno por mola: direciona o sentido de fluxo de ar. Quando o botão é acionado alimenta a válvula OU e a válvula simples piloto. - Unidade de conservação: serve para purificar o ar comprimido, ajustar uma pressão constante do ar e acrescentar uma fina neblina de óleo ao ar comprimido, para lubrificar os atores como cilindros ou motores pneumáticos.
- Cilindro de simples ação com retração por mola: converte a energia armazenada do ar
comprimido sob a forma de pressão estática em energia cinética gerando assim a sua
movimentação linear. Realiza trabalho em apenas um sentido e o recuo ocorre por meio de uma
mola.
- (a0) Válvula 3/2 vias; simples piloto; retorno por mola: direciona o sentido de fluxo de ar. Alimenta
a câmara posterior do cilindro.
(a.02) Válvula E (simultaneidade): impedem o fluxo de ar comprimido em um sentido determinado;
seleciona sinais emitidos de duas outras válvulas, porém permitindo a passagem daquele de
menor pressão. É empregada para o acionamento de componentes através de dois sinais
simultâneos. Se apenas uma entrada for pressurizada, está se autobloqueia e o sinal e retido.
Quando há diferença de pressão dos sinais de entrada, a pressão maior fecha um lado da válvula
e a pressão menor val para a saída A. E muito usada em comandos de segurança quando se
deseja que o atuador seja acionado somente quando duas válvulas são pressionadas
simultaneamente.
- (a2) Válvula 3/2 vias; acionamento por botão; retorno por mola: direciona o sentido de fluxo de ar.
Quando o botão é acionado alimenta a válvula E e a válvula simples piloto. O botão precisa ser
acionado juntamente com o botão da válvula a4.
- (a4) Válvula 3/2 vias; acionamento por botäo; retorno por mola: direciona o sentido de fluxo de ar.
Quando o botão é acionado alimenta a válvula E e a válvula simples piloto. O botão precisa ser
acionado juntamente com o botão da válvula a2.
- Unidade de conservação: serve para purificar o ar comprimido, ajustar uma pressão constante do
ar e acrescentar uma fina neblina de óleo ao ar comprimido, para lubrificar os atores como
cilindros ou motores pneumáticos.
- Cilindro de dupla ação: converte a energia armazenada do ar comprimido sob a forma de pressão estática em energia cinética gerando assim a sua movimentação linear. Realiza trabalho em ambos os sentidos de movimento. - (a.01) Válvula de escape rápido: impede o fluxo de ar comprimido em um sentido determinado, aumenta a velocidade normal de deslocamento de um pistão; descarrega o ar da câmara em exaustão diretamente na atmosfera, aumentando a velocidade de escape e acelerando o movimento do cilindro. - (a.02) Válvula reguladora de fluxo unidimensional: controla a passagem do fluxo de ar comprimido do sistema 1 para 2, ou seja, faz com que a passagem do fluxo do sistema 1 para 2 seja lenta. - (a0) Válvula 5/2 vias; duplo piloto: direciona o sentido de fluxo de ar. Quando pilotada pela válvula a2 alimenta a câmara posterior do cilindro e quando pilotada pela válvula a1 alimenta a câmara anterior do cilindro. - (a2) Válvula 3/2 vias; acionamento por botão; retorno por mola: direciona o sentido de fluxo de ar. Quando o botão é acionado alimenta a válvula duplo piloto. Avanço do cilindro. - (a1) Válvula 3/2 vias; acionamento por botão; retorno por mola: direciona o sentido de fluxo de ar. Quando o botão é acionado alimenta a válvula duplo piloto. Retorno do cilindro. Unidade de conservação: serve para purificar o ar comprimido, ajustar uma pressão constante do ar e acrescentar uma fina neblina de óleo ao ar comprimido, para lubrificar os atores como cilindros ou motores pneumáticos.
