Cerne Tecnologia www.cerne-tec.com.br

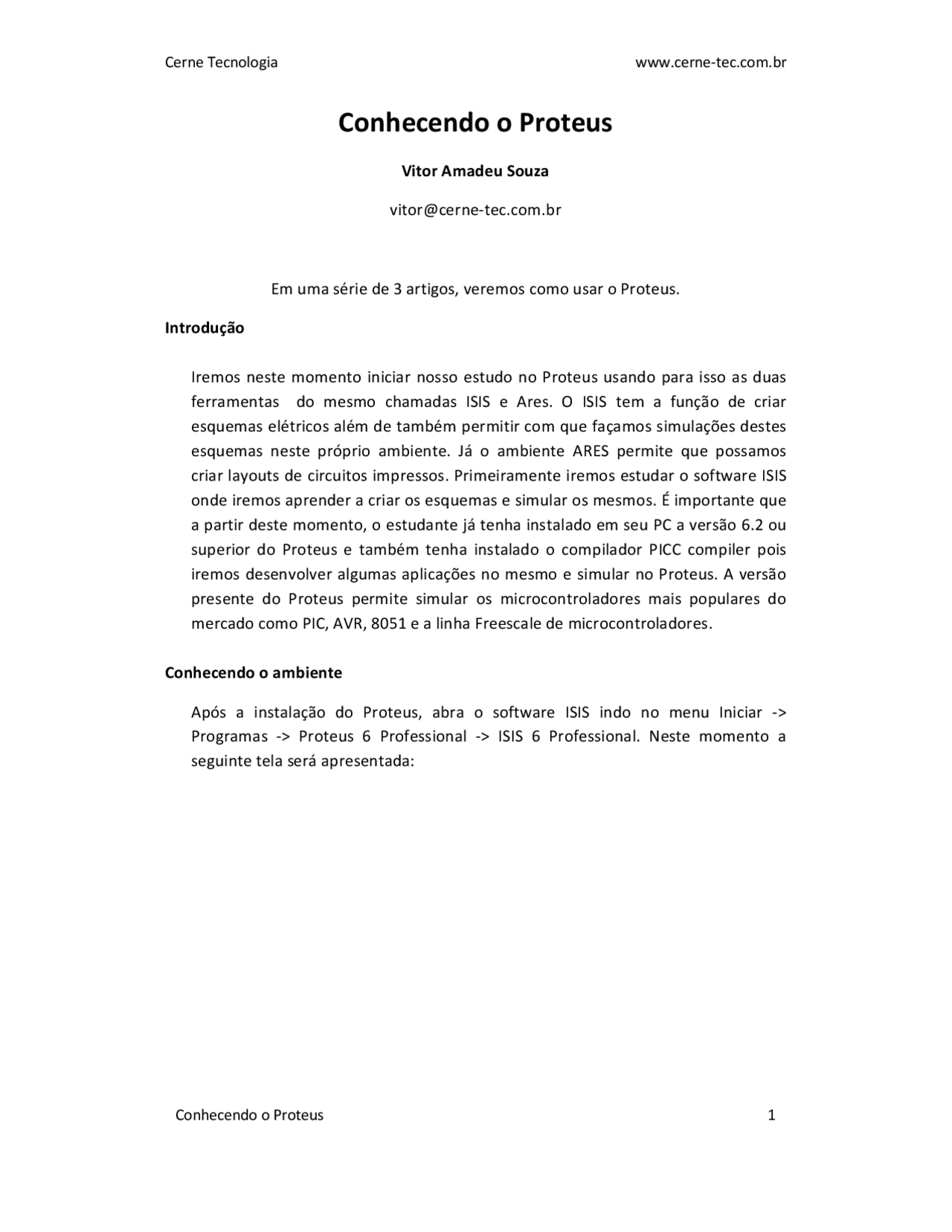

Conhecendo o Proteus 1
Conhecendo o Proteus
Vitor Amadeu Souza
Em uma série de 3 artigos, veremos como usar o Proteus.
Introdução
Iremos neste momento iniciar nosso estudo no Proteus usando para isso as duas
ferramentas do mesmo chamadas ISIS e Ares. O ISIS tem a função de criar
esquemas elétricos além de também permitir com que façamos simulações destes
esquemas neste próprio ambiente. o ambiente ARES permite que possamos
criar layouts de circuitos impressos. Primeiramente iremos estudar o software ISIS
onde iremos aprender a criar os esquemas e simular os mesmos. É importante que
a partir deste momento, o estudante já tenha instalado em seu PC a versão 6.2 ou
superior do Proteus e também tenha instalado o compilador PICC compiler pois
iremos desenvolver algumas aplicações no mesmo e simular no Proteus. A versão
presente do Proteus permite simular os microcontroladores mais populares do
mercado como PIC, AVR, 8051 e a linha Freescale de microcontroladores.
Conhecendo o ambiente
Após a instalação do Proteus, abra o software ISIS indo no menu Iniciar ->
Programas -> Proteus 6 Professional -> ISIS 6 Professional. Neste momento a
seguinte tela será apresentada:
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13

Pré-visualização parcial do texto

Baixe Conheça o Proteus e outras Esquemas em PDF para Engenharia Elétrica, somente na Docsity!

Conhecendo o Proteus

Vitor Amadeu Souza

[email protected]

Em uma série de 3 artigos, veremos como usar o Proteus.

Introdução

Iremos neste momento iniciar nosso estudo no Proteus usando para isso as duas ferramentas do mesmo chamadas ISIS e Ares. O ISIS tem a função de criar esquemas elétricos além de também permitir com que façamos simulações destes esquemas neste próprio ambiente. Já o ambiente ARES permite que possamos criar layouts de circuitos impressos. Primeiramente iremos estudar o software ISIS onde iremos aprender a criar os esquemas e simular os mesmos. É importante que a partir deste momento, o estudante já tenha instalado em seu PC a versão 6.2 ou superior do Proteus e também tenha instalado o compilador PICC compiler pois iremos desenvolver algumas aplicações no mesmo e simular no Proteus. A versão presente do Proteus permite simular os microcontroladores mais populares do mercado como PIC, AVR, 8051 e a linha Freescale de microcontroladores.

Conhecendo o ambiente

Após a instalação do Proteus, abra o software ISIS indo no menu Iniciar -> Programas -> Proteus 6 Professional -> ISIS 6 Professional. Neste momento a seguinte tela será apresentada:

Vamos entender melhor a interface apresentada:

  1. Clique no botão Pick Devices para selecionar os componentes do esquema. Este botão está disponível abaixo:

Assim que este botão for pressionado, a seguinte tela surgirá:

Através desta janela poderemos colocar os componentes que farão parte da nossa simulação. Agora observe o campo Libraries (bibliotecas) como apresentado abaixo:

Ou seja sempre que formos procurar um componente, devemos primeiramente escolher o mesmo através da biblioteca e em seguida achar na seção Objects o mesmo. Note também que o Proteus mostra na parte direita como é o encapsulamento do componente e o esquema elétrico do mesmo, veja:

No nosso caso que iremos adicionar uma fonte de corrente alternada e uma lâmpada, devemos escolher a biblioteca Active. Neste momento a janela ficará da seguinte forma:

Aqui está o desenho do componente no esquema elétrico

Aqui está o desenho do componente no layout do circuito impresso

Agora escolha o componente LAMP clicando duas vezes sobre o mesmo também. Note que este também será adicionado na lista de dispositivos (devices) como apresentado abaixo:

Agora você pode fechar esta janela de Pick Devices pressionando o botão Fechar, como apresentado abaixo:

Obs: Podemos ajustar os componentes a tela para facilitar o trabalho com os mesmos usando para isso o Zoom do ISIS. Para isso vá ao menu View -> Zoom In.

Obs: Podemos também apagar os componentes da folha (sheet) bastando para isso clicar com o botão direito sobre o mesmo e em seguida pressionando a tecla Del do teclado do PC

Obs: Podemos rotacionar os componentes bastando para isso selecionarmos o mesmo como o botão direito e em seguida usar os componentes abaixo para rotacionarmos o mesmo:

Obs: A seleção do componente é feita com o botão direito do mouse.

Podemos ajustar as propriedades dos componentes como tensão e resistência

bastando para isso clicar no botão e em seguida clicar no componente. Clique na fonte AC, a seguinte tela surgirá:

Observe que podemos ajusta a amplitude do sinal e a frequência no qual a fonte funcionará. Ajuste a amplitude par 12V e a frequência para 60 Hz e em seguida pressione o botão Ok. Agora faça o mesmo procedimento para a lâmpada e deixe a tensão nominal de funcionamento da mesma para 12V como apresentado abaixo:

Escolha neste momento escolha a opção Wire como marcado abaixo:

Agora faça a conexão de um terminal a outro da folha de dados, o resultado será apresentado abaixo:

Agora para executar o programa, basta pressionar o botão Run disponível no final da janela, como apresentado abaixo:

Observe que agora está sendo apresentado o fluxo da corrente na execução da simulação, facilitando assim a visualização da mesma.

Agora você pode salvar este projeto indo ao menu File -> Save Design.

Obs: Tente refazer todos os passos vistos até aqui pois eles serão utilizados no decorrer do próximo artigo.
