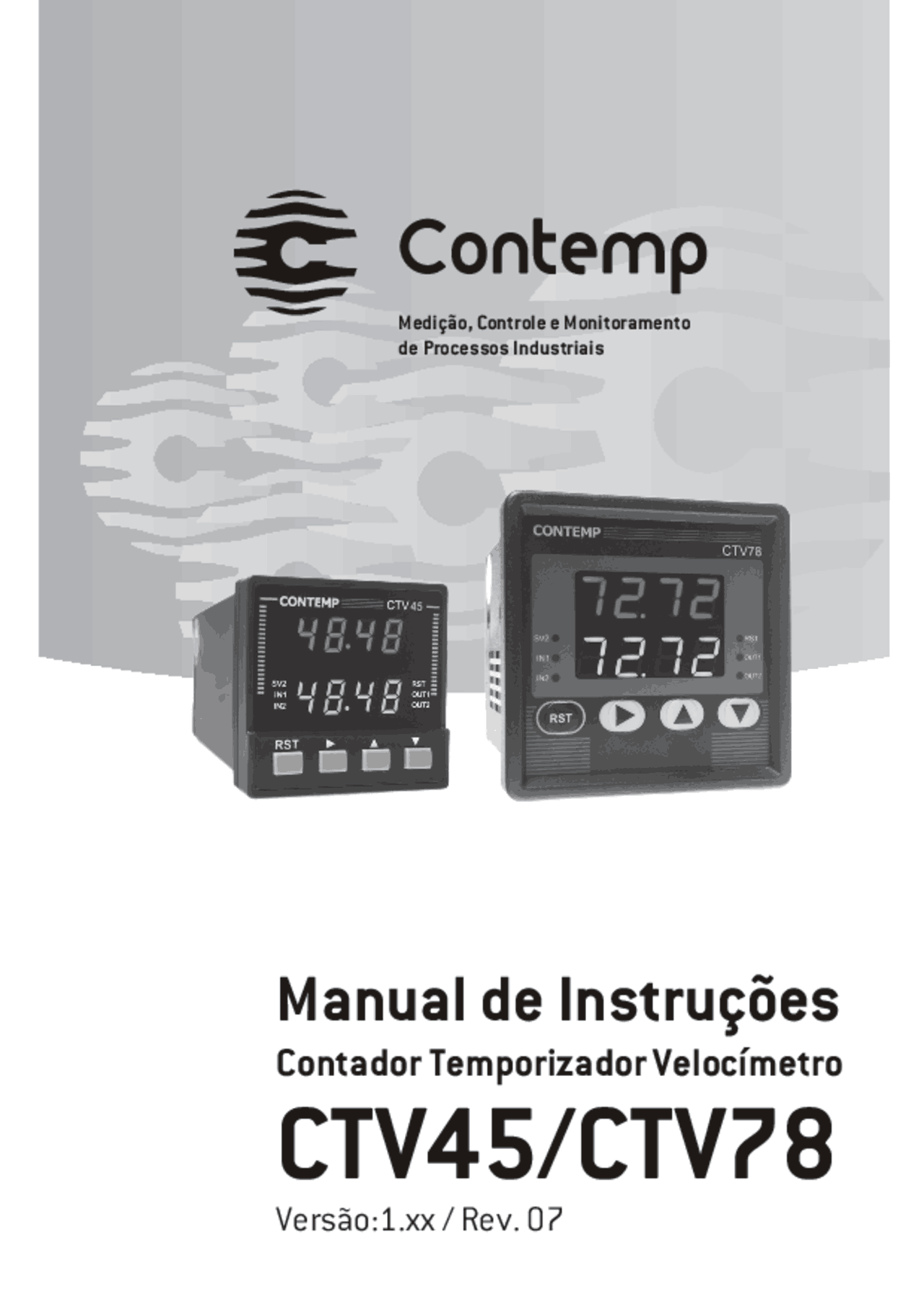

Manual de Instruções

Contador Temporizador Velocímetro

CTV45/CTV

Versão:1.xx / Rev. 07

Medição, Controle e Monitoramento de Processos Industriais

1. ESPECIFICAÇÕES TÉCNICAS

1.1. Dimensões Modelos: CTV-45 / CTV- Frontal: 48x48x117mm / 74x74x95mm Rasgo no painel: 45x45mm / 68x68mm Peso: 200g / 200g

1.2. Características Técnicas Temperatura: 0 a 60 Cº Umidade Relativa: 0 a 85% (não condensada) Tensão: 85-265 Vac / 10-30Vcc Freqüência: 50/60 Hz Consumo máximo: 5W Máxima freqüência de entrada: 400Hz (Contador) 10kHz (Velocímetro) Escala dos temporizadores: 0,01 à 99,99 s 0,01 s à 99:59 min. 0,01 min. à 99:59 horas Atraso de inicialização: 0,02 s Máximo erro de temporização: 0,007%

• Ajuste de ponto decimal
• Configuração do 2º Relé via teclado
• Memorização da contagem ou temporização quando a energia falhar

Sinais de Entrada IN1: Entrada para o início da Contagem/Temporização. IN2: Entrada auxiliar para Contagem (só para CTV 45 e CTV 78) RST: Entrada para o reset do aparelho ficando na condição de REPOUSO.

Saída de Controle RL1 ou OUT: Relé SPDT 3A, 250V. RL2: Relê NA 3A, 250V.

RECORTENO PAINEL

VISTA LATERAL

47/

16/10 (^) 100/

44/67 (^) 45/

45/

Saída de Tensão 24 Volts/100mA não regulada, destinada à alimentação de sensores indutivo, óticos, eletrônicos, etc.

Comparativo entre Aparelhos: Características CTV45 CTV Cartas de Tempo 12 12 Cartas de Contagem 12 12 Cartas de Velocidade (PPS) 3 3 Entradas de pulso/controle 2 2 Entradas de Reset 1 1 Relés de Saída 4 2 Teclas 4 4 Memorização em Falta de Energia Prog. Fator Multiplicativo UP/DW Tempo de Relé Acionado CS/S/MIN 2º Relé de Saída Prog. Código de Proteção de Parâmetros Prog. Definição de Ponto Decimal Prog. Frequência de Entr. de Pulsos C/T 400Hz Frequência de Entr. de Pulsos Vel 10kHz Fonte de Saída 24Vcc Opcionais + 2 Relés Nenhum

Os Relés opcionais são configurados por Hardware. Operam em paralelo com o(s) Relé(s) de controle ou podem ser energizados ao se ligar o aparelho (Relé instantâneo). As modificações só serão possíveis nas dependências da Contemp.

2. CONEXÕES ELÉTRICAS

Os terminais são do tipo parafusados, permitindo conexões com condutores de secção menor ou igual a 1,5 mm2.

CTV

ALIMENTAÇÃO 85-265Vac / 10-30Vcc AC/DC 1 2 3 4 5 6

3. OPERAÇãO

3.1 Simbologia (Todos Modelos)

PV: Valor do processo; indica o valor atual da contagem ou temporização. SV: Valor do set; indica o valor ajustado. CONF: Aceso, indica aparelho em modo de configuração. SV2: Aceso, o display indica o 2º valor ajustado. IN1: Aceso, indica entrada IN1 acionada. IN2: Aceso, indica entrada IN2 acionada. RST: Aceso, indica RESET acionada. OUT1: Aceso, indica saída OUT1 acionada. OUT2: Aceso, indica saída OUT2 acionada.

3.2 Funções dos Teclados (todos modelos) Reseta o Contador/Temporizador.No modo UP, zera o display PV, e no modo DOWN copia o valor mostrado no display SV para o display PV, além de resetar internamente o aparelho. Retorna o Relé de saída para a posição de repouso.

Pressionada por 15s, entra e sai da configuração. Com 1 toque: Altera o display PV para SV e vice-versa. Seleciona dígitos ou modo de configuração. Avança parâmetros.

Incrementa dígitos e altera parâmetros.

Decrementa dígitos e altera parâmetros.

3.3 Como ajustar CTV45 e CTV Com 1 toque na tecla ou o dígito de milhar começa a piscar e com outros toques ajusta-se o valor desejado. Com outro toque na tecla o dígito da centena pisca, devendo ser ajustado pelas teclas ou e assim sucessivamente até o dígito da unidade. Ajustado o dígito da unidade, confirme com 1 toque na tecla quando o led PV acender.

R S T

3.4 Configuração....................................................................................................................................

Para entrar na configuração, segurar pressionado (±10s) a tecla e soltar quando aparecer no display a palavra CONF. A palavra , ou aparecerá piscando no display indicando que poderá ser selecionado através das teclas ou , as funções contador, temporizador ou velocímetro. Escolhida a função, sempre com 1 toque na tecla é possível navegar por todos os parâmetros quantas vezes desejar, e para alterá-los, acione a tecla ou. Estando no modo de configuração siga as instruções a seguir conforme sua aplicação.

3.5 Desbloqueio de Código

Ao entrar na configuração, apareceu CODE: Com 1 toque na tecla ou o 1º dígito pisca, quando deve-se colocar o código escolhido pelo cliente, fazendo uso da tecla ou para incrementar ou decrementar dígito e a tecla para avançar dígitos. Colocado o último dígito, confirme na tecla com 1 toque e mais 1 para avançar na programação.

3.6 Como Gravar Código

Pressionar (±10s) e soltar quando no display aparecer CONF. Com toques sucessivos na tecla , navegue nos parâmetros até aparecer CODE. Com 1 toque na tecla ou o dígito de milhar pisca, com outros toques coloque o nº desejado, avance para o dígito da centena na tecla e assim sucessivamente até o dígito da unidade. Confirme com 1 toque na tecla quando o 4º dígito pára de piscar. Segure pressionado (±10s) a tecla até desaparecer CONF. Está gravado o código.

3.7 Como Cancelar Código

Proceda como no ítem 3.7 (Gravar Código) bastando para isso colocar o código 0000.

NOTAS: Alguns parâmetros são apresentados de forma diferente de acordo com o modelo ou software; são eles:

ou Quando selecionado a opção “A”, o valor do set-point do RL deverá ser ajustado. ou Instrumentos com parâmetro , proceda como descrito no bloco de configuração. Instrumentos com parâmetro proceda como segue: 0 = desligado 1 = bloqueado 2 = bloqueado exceto o SV. ou Tipo de entrada IN1 (NA/NF).

ou Estado do relé RL1 (NA/NF).

Bloco de Configuração do Temporizador

Teclando Indicação Ítem Ajuste Descrição Função Escolha a função temporizador Tempo Modo de Selecione de 1 a 12 para CTV’s (Carta de tempo que será utilizada, Temporização conforme Modos de Operação) Base de Seleciona a escala de tempo para temporização em SEGUNDOS Tempo Seleciona a escala de tempo para temporização em MINUTOS Seleciona a escala de tempo para temporização em HORAS Direção A temporização será indicada de forma crescente da Leitura A temporização será indicada de forma decrescente Tipo de Entrada “IN1” Inicia a temporização no fechamento do contato externo (Borda de ligado em IN Reconhecimento) Inicia a temporização na abertura do contato externo ligado em IN (Utilizado para ligação de sensores NPN ou PNP na entrada de IN Ver esquema de ligação conforme item 2) Tipo de Saída Aparelho com saída desligada na condição de espera. (Relé desenergizado). “OUT1” Aparelho com saída acionada na condição de espera. (Relé energizado). Temporização Tempo em que a saída permanecerá acionada quando atingido SV. da Saída “OUT1” Se igual a ZERO, não haverá temporização do relé e este permanecerá acionada acionado até que haja um pulso na estrada de reset, ou pressionada a tecla RST. A faixa de ajuste é de 1 a 99 Base de Tempo CS - Centésimos de Segundo, SE - Segundos, Mn - Minutos da Saída “OUT1” Se o valor da temporização da saída “OUT” estiver entre 1 e 99, acionada devemos escolher qual a base de tempo que será utilizada. Configuração A - Aciona o 2º relé quando o valor de PV for igual ou maior que o setado 2º Relé no parâmetro que se segue. i - Instantâneo. O relé ficará ligado enquanto o aparelho permanecer energizado. r - O 2º relé ficará em paralelo com o primeiro, sendo acionado e desacionado juntos s - O 2º relé será acionado e desacionado sempre que o valor de PV for igual ou maior que SV2. Backup Se houver falta de alimentação, com a opção em “Y”, ao energizar Falta o aparelho novamente, voltará com as mesmas condições de quando de Alimentação foi desenergizado, estando em “n”, retorna resetado. Proteção da Caso haja necessidade de proteção dos parâmetros programados, Configuração coloque uma senha de entrada no Modo de Configuração pressionando a tecla de incremento. Proceda como se fosse modificar o SV. Caso o valor seja 0000, não haverá proteção.

Bloco de Configuração do Velocímetro................................................................................................

Teclando Indicação Ítem Ajuste Descrição Função Escolhida a função velocímetro Velocímetro Modo de Selecione de 1 a 3, a carta de tempo que será utilizada, Contagem conforme Modos de Operação Fator de Caso haja a necessidade de correção dos pulsos que são contados Correção na entrada IN1 e os que devem aparecer no display, utilize este parâmetro para efetuar a correção. Veja item 5 para detalhes. Proceda como se fosse modificar o SV. Caso o valor seja 1,000, não haverá correção. Tipo de Aparelho com saída desligada na condição de espera. Saída “OUT1” (Relé desenergizado) Aparelho com saída acionada na condição de espera. (Relé energizado) Temporização Tempo em que a saída permanecerá acionada quando atingido SV. da Saída “OUT1” Se igual a ZERO não haverá temporização do relé e este permancerá acionado acionada até que haja um pulso na estrada de reset, ou pressionada a tecla RST. A faixa de ajuste é de 1 a 99. Base de Tempo CS - Centésimos de Segundo, SE - Segundos, Mn - Minutos da Saída “OUT1” Se o valor da temporização da saída “OUT” estiver entre 1 e 99, acionada devemos escolher qual a base de tempo que será utilizada. CS para centésimos de segundo, SE para segundos e Mn para minutos. Ponto Acende e corre o ponto decimal para ajuste de leitura do operador Decimal com a grandeza utilizada. Configuração A - Aciona o 2º relé quando o valor de PV for igual ou maior que o setado do 2º Relé no parâmetro que se segue. i - Instantâneo. O relé ficará ligado enquanto o aparelho permanecer energizado. r - O 2º relé ficará em paralelo com o primeiro, sendo acionado e desacionado juntos s - O 2º relé será acionado e desacionado sempre que o valor de PV for igual ou maior que SV2. Proteção Caso haja a necessidade de proteção dos parâmetros programados, da Configuração coloque uma senha de entrada no Modo de Configuração pressionando a tecla de incremento. Proceda como se fosse modificar o SV. Caso o valor seja 0000, não haverá proteção.

C3 - CONTADOR 3

Cartas de Tempo para o Contador 3

Ao pressionar a tecla RST, a saída é acionada (ou desacionada). Ao liberar RST, a contagem tem início, incrementado (ou decrementado) a cada transição na entrada IN1. O valor atual da contagem é apresentadono display PV. Ao atingir o valor pré-ajustado no display SV (ou zero),a saída é desacionada (ou acionada) e a contagem pára.

C4 - CONTADOR 4

Cartas de Tempo para o Contador 4

O contador é incrementado (ou decrementado) a cada transição na entrada IN1. O valor atual da contagem é apresentado no display PV. Ao atingir-se o valor atual da contagem é apresentado no display PV. Ao atingir-se o valor atual da contagem é apresentado no display SV (ou zero), a saída é acionada (ou desacionada) e a contagem é resetada automaticamente. O contador é resetado e o display PV passa a apresentar o valor zero (ou o pré-ajustado no display SV2), permitindo o início de nova contagem. Ao atingir o valor pré-ajustado no display SV (ou zero), a saída é desacionada (ou acionada) e um novo ciclo se repete. Quando a entrada RST for acionada, o contador é resetado. O display PV passa a apresentar o valor zero (ou o pré-ajustado no display SV) e a saída é desacionada (ou acionada). OBS.: PARA OS CONTADORES C5, C6, C7, C8, C9, C10, C11, C12 CONSULTAR A PÁGINA 20.

T1 - Temporizador 1

Cartas de Tempo para o Temporizador 1

O temporizador é disparado em uma transição na entrada IN1. O valor atual da temporização é apresentado no display PV. Ao atingir o valor pré-ajustado no display SV (ou zero), a saída é acionada (ou desacionada) e a temporização pára aespera de um sinal de RST. Quando a entrada RST for acionada, o temporizador é resetado e o display PV passa a apresentar o valor zero (ou o pré-ajustadono display SV) e entra no estado de espera por uma nova transição na entrada IN1.

T2 - Temporizador 2

Cartas de Tempo para o Temporizador 2

O temporizador é disparado em uma transição na entrada IN1. O valor atual da temporização é apresentado no display PV. Ao atingir o valor pré-ajustado no display SV (ou zero), a saída é acionada (ou desacionada) e a temporização é resetada automaticamente. O display PV passa a apresentar o valor zero (ou pré-ajustado no display SV) dando início a uma nova temporização independetemente do acionamento da entrada IN1. Quando a entrada RST for acionada, o contador é resetado e o display PV passa a apresentar o valor zero (ou o pré-ajustado no display SV ).

T5 - Temporizador 5

Cartas de tempo para o temporizador 5

O temporizador é disparado em uma transição na entrada IN1 e a saída é acionada (ou desacionada). O valor atual da temporização é apresentado no display PV. Quando terminada atemporização, a saída é desacionada (ou acionada), permitindoo início de nova temporização, através da entrada IN1. Quando a entrada RST for acionada, o temporizador é resetado e o display PV passa a apresentar o valor zero (ou o préajustado no display PV). A saída é desacionada (ou acionada) e o temporizador entra em um estado de espera por uma nova transição na entrada IN1.OBS. Não é possível programar a temporização de saídaOUT (TR) neste modo de operação.

T6 - Temporizador 6

Cartas de tempo para o temporizador 6

Quando ocorre uma transição na entrada IN1, o temporizador aciona a saída e fica em estado de espera até que esta entrada seja liberada, o que então dispara a temporização. O valor atual da temporização é apresentado no display PV. Quando terminada a temporização, a saída é desacionada (ou acionada), permitindo o início de nova temporização. Quando a entrada RST for acionada, o temporizador é resetado e o display PV passa a apresentar o valor zero (ou o préajustado no display SV). A saída é desacionada (ou acionada) e o temporizador entra em um estado de espera por uma nova transição na entrada IN1. OBS.: Não é possível programar a temporização de saída OUT (TR) neste modo de operação.

T7 - Temporizador 7

Cartas de tempo para o temporizador 7

O temporizador é disparado em uma transição na entrada IN1. O valor atual da temporização é apresentado no display PV. Ao atingir o valor pré-ajustado no display SV (ou zero), a saída é acionada (ou desacionada) durante o tempo programado para a saída OUT (t). A temporização é resetada automaticamente. O display PV passa a apresentar o valor zero (ou o pré-ajustado no display SV), e o temporizador entra em um estado de espera por uma nova transição na entrada IN1. Quando a entrada RST for acionada, o contador é resetado e o display PV passa a apresentar o valor zero (ou o pré-ajustado no display SV). NOTA: Observar que o tempo programado para a saída OUT (t), está para umpequeno valor. Pode utilizar esta carta de tempo, sem este tempo de saída.Isto fará com que a saída inverta seu estado a cada finalização de tempo.

T8 - Temporizador 8

Cartas de tempo para o temporizador 8

O temporizador atua como um filtro, onde o sinal de IN1 deverá ficar acionado por um tempo maior que o programado em SV. O valor atual da temporização é apresentado no display PV. Ao atingir o valor pré-ajustadono display SV (ou zero), a saída é acionada (ou desacionada). Quando a entrada RST for acionada, o contador é resetado e o display PV passa a apresentar o valor zero (ou o pré-ajustado no display SV).

T11 - Temporizador 11

Cartas de tempo para o temporizador 11

Quando a tecla RST é pressionada, o temporizador aciona a saída e fica em estado de espera até que esta tecla seja liberada quando dispara a temporização. O valor atual da temporização é apresentado no display PV. Quando terminada a temporização, a saída é desacionada (ou acionada), permitindo o início de nova temporização. A entrada IN1 não tem função nesta carta. Uma vez acionada a tecla RST, não é possível zerar a contagem, sendo necessário aguardar o término da temporização. OBS.: Não é possível programar a temporização de saída OUT (TR) neste modo de operação.

T12 - Temporizador 12

Cartas de tempo para o temporizador 12

Seu funcionamento é idêntico ao do temporizador T11, porém não possui nenhuma configuração adicional além do CODE. Funciona com base em minutos, sentido UP e é acionado pela entrada de RST. A entrada IN1 não tem função nesta carta. Uma vez acionada a tecla RST, não é possível zerar a contagem, sendo necessário aguardar o término da temporização. OBS.: Não é possível programar a temporização de saída OUT (TR) neste modo de operação.

Ao desligar o aparelho, será acumulado o tempo em que o relé de saída ficou ligado. Ao ligar novamente o aparelho, teremos o valor do tempo acumulado em horas. Após 30 segundos o display pára a operação. Durante este período, pode apertar as teclas de incremento ou decremento para efetuar a mudança do tempo, ou simplesmente apertar a tecla de seleção para ir ao modo de operação. Quando houver um CODE diferente de “0000” a operação de edição do acumulador não é possível. Para a gravação do valor acumulado é necessário que tenha havido um acionamento do relé. Ao acabar a energia, o aparelho mostrará no display o valor “_____” caso a gravação seja feita.

V1 - Velocímetro 1

Cartas de tempo para o velocímetro 1

O velocímetro mostra quantos pulsos por segundo são reconhecidosna entrada IN1. O valor da contagem do segundo anterior é apresentado no display PV. Ao atingir-se o valor pré-ajustado no display SV, a saída é acionada (ou desacionada) e a contagem continua. Quando a entrada RST for acionada, o velocímetro é resetado e o display PV passa a apresentar o valor zero. A saída também retorna ao estado de repouso. OBS: Como o velocímetro conta pulsos por segundo, não é apresentado no modo de configuração a borda de acionamento,e por se tratar de uma variável dinâmica, também não é apresentado a escolha de contagem Up e Down. Outro cuidado é o de escolher corretamente o FACT, já que este aceita valores entre 0,001 e 9,999. A quantidade de pulsos da entrada, multiplicada pelo FACT não deve ultrapassar 9999, pois a indicação será incorreta.
