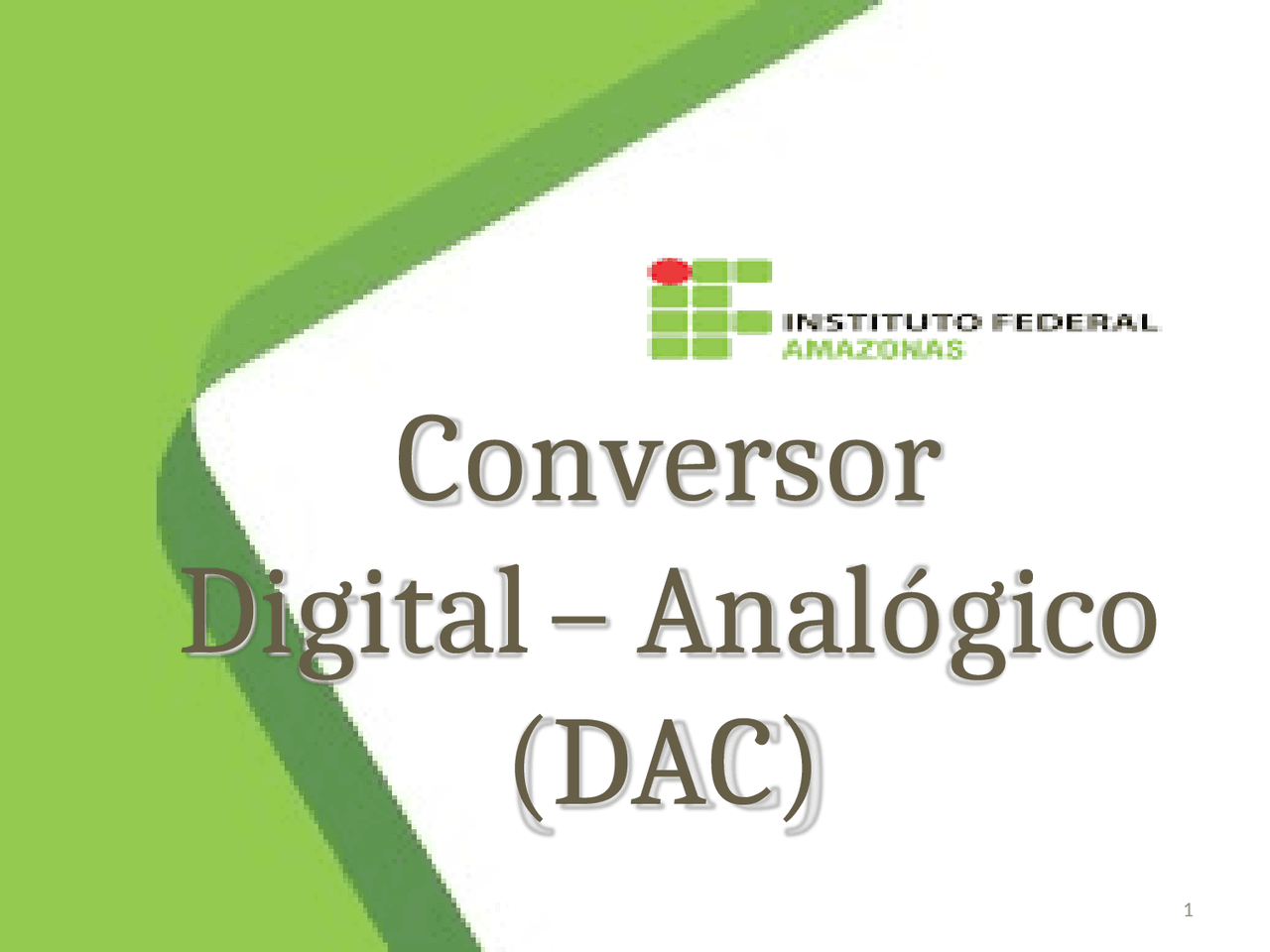

Conversor

Digital – Analógico

(DAC)

TECNOLOGIA DE SISTEMAS DE TELECOMUNICAÇÕES

TÉCNICAS DE MEDIÇÕES

PROFª MSc PAULA MARÃES

ALLAN LAROQUE

ELTON CARVALHO

LUANA SERRÃO

RODRIGO GUADENCIO

ULISSES SANTOS

F

DAC –^4 bits,saída^ em (^) tensão

DAC - Sobreposição 1001 = 8V + 1V = 9V 0110 = 4V + 2V = 6V 0 0 0 1 1V (K) 0 0 1 0 2V (2K) 0 1 0 0 4V (4K) 1 0 0 0 8V (8K)

Exemplo Qual o maior valor da tensão de saída de um conversor D/A de oito bits, que produz 1,0 V na saída, para uma entrada de 00110010 2 ?

• Calcule a resolução em % para este mesmo conversor. Res (%) = (K/Vout) X 100 = 0,39%

1,0V = K x 50  K =20 mV

A maior saída ocorrerá para uma entrada de 11111111 2 = 255 10

VOUT(máx.)= 20 mV x 255 = 5,10V

DAC – BCD, saída em tensão

DAC por rede proporcional

DAC por rede proporcional

Conversor por rede R-2R 𝑉𝑐 𝑐

• 𝑉 𝑠 𝑉 𝑠 𝐷�� − 1 𝐷�� − 2 𝐷�� = - Elimina a variação^ de 3 𝑉𝑐 𝑐 valores de resistência do conversor de rampa proporcional; Somente 2 valores de resistores.
• (^) = 6 𝑉𝑐 𝑐
• =

𝑉𝑐𝑐 𝐷 0 =^

( 2 𝑛−^1 )

13

Circuitos conversores D/A com Amplificador Operacional Conversor com rede R2R: Se o RMSB for de 1 K Ω em um conversor de 12 bits, oRLSB seria 212 1KΩ=40 9 6K K Ω. Não é possível garantir precisão nesta faixa. Nas redes R/ 2 R usamos apenas dois valores: R e 2 R

Especificações de DAC’s Avaliar de um DAC é adequado para uma determinada aplicação. RESOLUÇÃO (Tamanho do degrau): Depende do número de bits. Um DAC de 10 bits tem uma resolução fina (menor) do que um DAC de 8 bits. PRECISÃO: Erro de Fundo de Escala, Erro de Linearidade. É o desvio máximo da saída do calor ideal expresso como uma percentagem do fundo de escala. OFFSET: É o erro constante somando aos valores da saída. TEMPO DE ESTABILIZAÇÃO: É o tempo necessário para estabilizar a saída dentro de 1 /2 tamanho do degrau do seu valor de FS.

UFJF – FABR C O CAMPOS AD 7524 DAC de 8 bits, rede R 2 R, saída de corrente Quando ~CS e ~WR estão em baixo realiza a mantém a saída. Tempo máximo de estabilização: 100ns Precisão: +- 0,2%FS VREF=+-25V conversão, caso contrário ele RF já inserido no chip I I

Osciloscópio de Memória Aplicação de D/A e A/D (circuitos de controle) Aquisição de dados – digitalização – armazenamento - apresentação Digital

Conversão Digital / Analogica

• (^) APLICAÇÕES
• (^) São usados para captar uma grandeza física convertida por um conversor analógico-digital, para posteriormente fornecer uma tensão ou corrente para o acionamento de algum dispositivo analógica. Algumas de suas aplicações são:
• (^) Controle , em que a associação de um computador com um DAC pode controlar praticamente qualquer variável física, como a velocidade de um motor ou a temperatura de um forno.
