Prof. Luiz Gimenes Jr.
Introdução
Corte por Eletrodo de Grafite
Este processo também é chamado de goivagem a carvão, os eletrodos são considerados não consumíveis, mas desgastam-se com o uso.
O processo utiliza uma tocha especial que assemelha-se ao alicate do processo eletrodo revestido, adaptado com um orifício que direciona um jato de ar comprimido para a expulsão do metal líquido proveniente da poça de fusão formada pelo arco elétrico entre o eletrodo e a peça, conforme mostrado na Figura
- Atualmente é empregado para remoção de raízes de solda imperfeitas, remoção de dispositivos auxiliares de montagem, remoção de soldas com defeitos, etc.

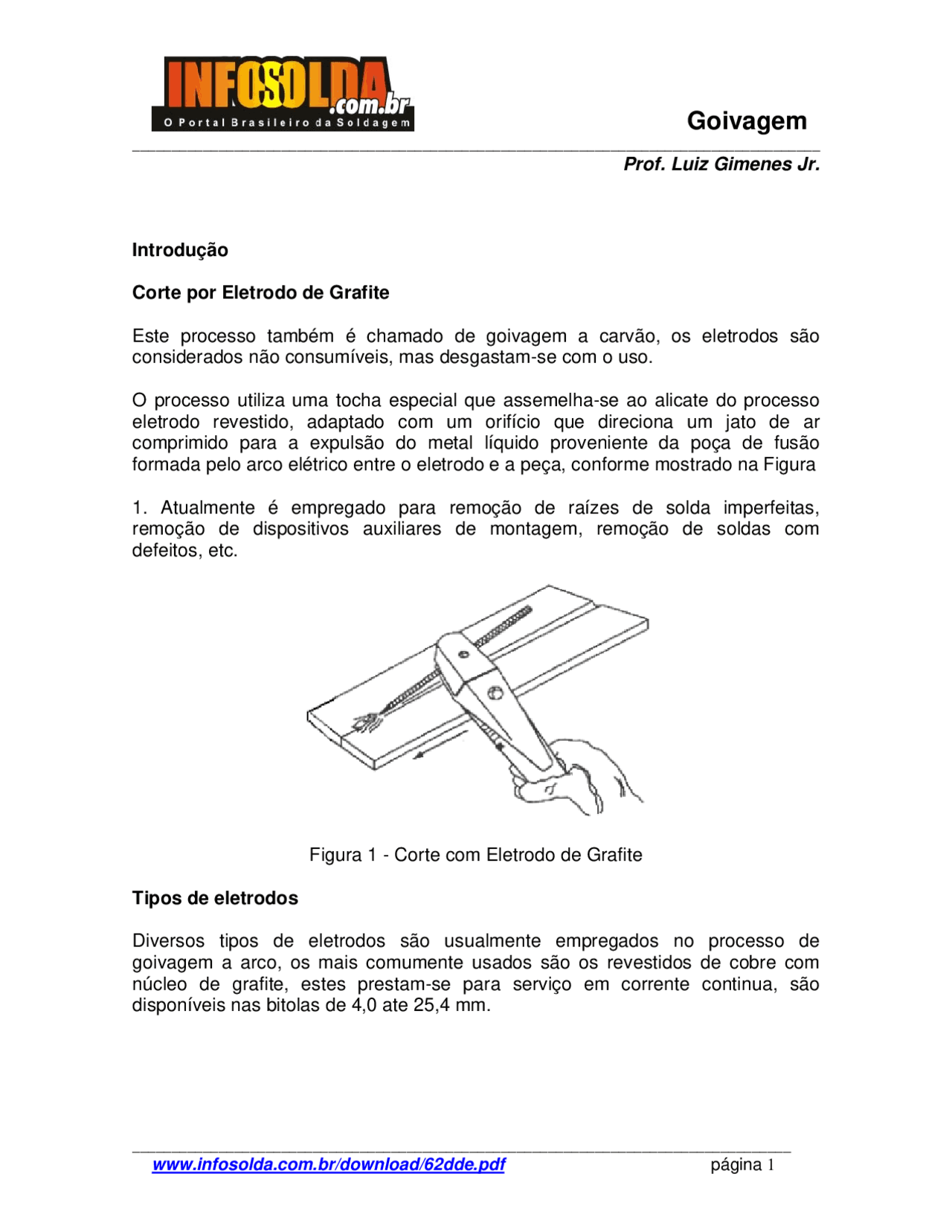

Figura 1 - Corte com Eletrodo de Grafite
Tipos de eletrodos
Diversos tipos de eletrodos são usualmente empregados no processo de goivagem a arco, os mais comumente usados são os revestidos de cobre com núcleo de grafite, estes prestam-se para serviço em corrente continua, são disponíveis nas bitolas de 4,0 ate 25,4 mm.
Eletrodos de grafite de menor custo também são fabricados sem revestimento somente para corrente continua, mas são poucos utilizados restringindo-se a bitolas de até 9,5 mm, os eletrodos revestidos de cobre são geralmente preferidos, devido ao desgaste menor durante a operação do que os eletrodos nus, os eletrodos revestidos de cobre também podem ser fabricados para operarem em corrente alternada, nesses há a necessidade de se adicionar elementos estabilizadores de arco, estando disponíveis nos diâmetros de 4,0 ate 13,0 mm.
Na TABELA 1 são apresentados os tipos de corrente recomendadas para diversos tipos de materiais.
TABELA 1 - TIPO DE ELETRODO E CORRENTE RECOMENDADA Material Tipo de Eletrodo Fontes de Energia
CC CCEP aço CA CA CC CCEP aço inox CA CA CC CCEP (corrente alta) Ferro Fundido CA CA ou CCEN CC CCEP Ligas de cobre CA CA ou CCEN CA CA ou CCEN Ligas de níquel CC não recomendável
Técnica de trabalho
Para a excussão do corte é necessário fazer-se uma certa inclinação do eletrodo mostrado na Figura 2.
Figura 2 Técnica de remoção de metal
TABELA 3 - FONTES DE GOIVAGEM A ARCO
Tipo de Corrente Tipo de Fonte Observações
CC Motor de corrente constante
Recomendado para todas as bitolas de eletrodo
CC
Moto-gerador, Retificador de Tensão
Recomendado para bitolas acima de 6, mm
CA Transformador Usado para eletrodos especiais para CA
CC/CA Retificador Transformador - Retificador
Ar comprimido
A pressão de trabalho normalmente empregada para goivagem são da ordem de 5,6 a 7,0 Kgf/m2, tochas para serviço leve podem trabalhar com garrafas de ar comprimido com pressões em torno de 2,8 kgf/mm2, pressões acima de 7, kgf/mm2 algumas vezes são usadas, mas não oferecem nenhuma vantagem na eficiência de remoção de metal.
Na TABELA 4 é apresentado o consumo de ar comprimido de acordo com o diâmetro de eletrodo a ser utilizado.
TABELA 4 - CONSUMO DE AR COMPRIMIDO Diâmetro (mm) Aplicação Pressão (Kg/cm2) Consumo (l/min) 6,4 manual, serviço leve 2,8 85 8,0 manual, serviço leve 5,6 250 9,5 uso geral 5,6 450 16,0 semi-automático 5,6 700
Bibliografia
Luiz Gimenes Jr.., Processos Usuais de Soldagem II, FATEC-SP, 1995
Boletim Técnico Conarco ano 6 no 66 jun/
