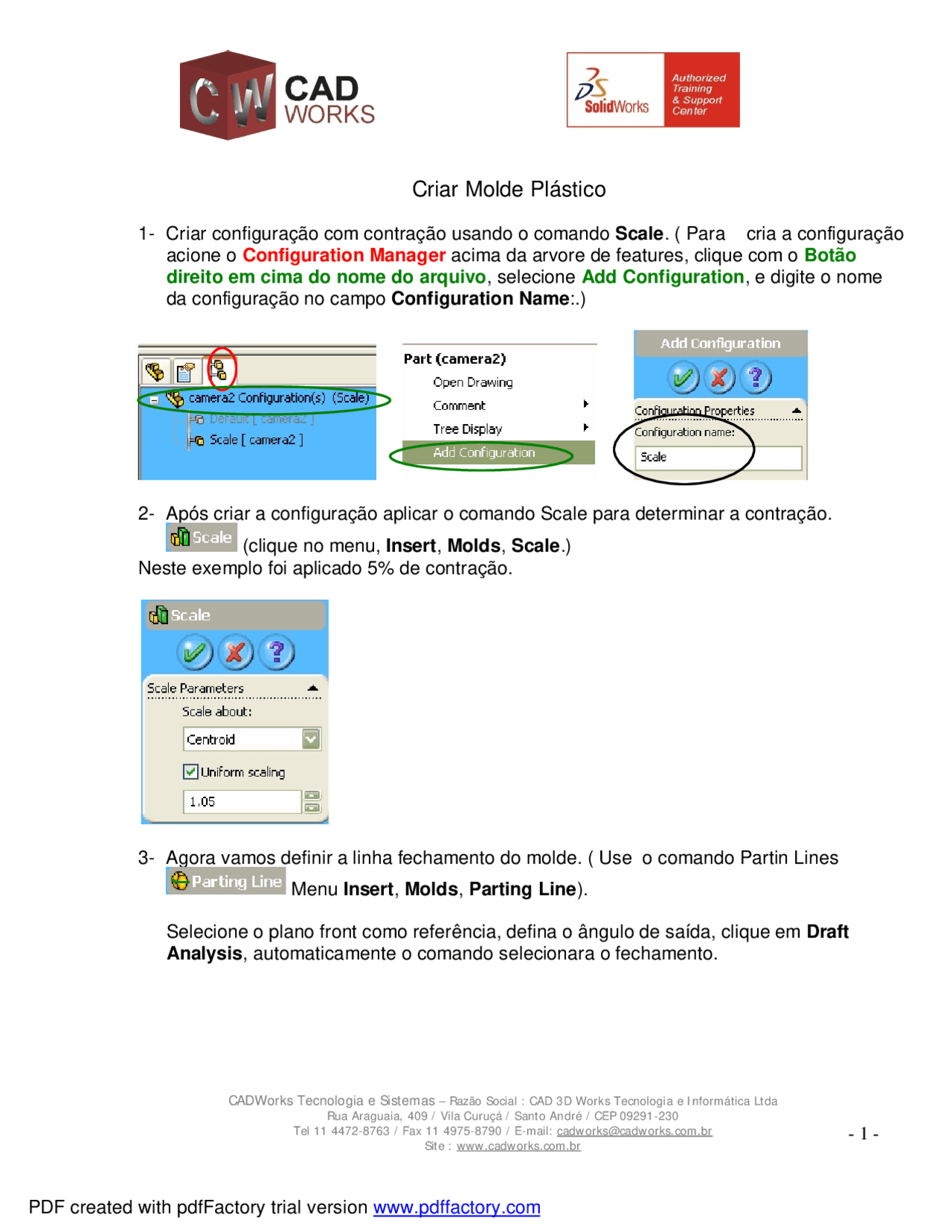

Criar Molde Plástico
1- Criar configuração com contração usando o comando Scale. ( Para cria a configuração acione o Configuration Manager acima da arvore de features, clique com o Botão direito em cima do nome do arquivo , selecione Add Configuration , e digite o nome da configuração no campo Configuration Name :.)
2- Após criar a configuração aplicar o comando Scale para determinar a contração.
(clique no menu, Insert , Molds , Scale .) Neste exemplo foi aplicado 5% de contração.
3- Agora vamos definir a linha fechamento do molde. ( Use o comando Partin Lines
Menu Insert , Molds , Parting Line ).
Selecione o plano front como referência, defina o ângulo de saída, clique em Draft Analysis , automaticamente o comando selecionara o fechamento.
CADWorks Tecnologia e Sistemas – Razão Social : CAD 3D Works Tecnologia e Informática Ltda Rua Araguaia, 409 / Vila Curuçá / Santo André / CEP 09291- Tel 11 4472-8763 / Fax 11 4975-8790 / E-mail: [email protected] Site : www.cadworks.com.br
4- Próximo passo será necessário fechar os furos, use o comando Shut-Off-Surfaces , (Menu Insert , Molds , Shut-Off Surface .) automaticamente o comando seleciona a região e fecha os furos.
5- Agora basta estender a linha de fechamento, use o comando Parting Subface
(Menu Insert , Molds , Parting Surface ). Ele automaticamente identifica seu fechamento, basta digitar um valor para ele estender a linha de fechamento.
CADWorks Tecnologia e Sistemas – Razão Social : CAD 3D Works Tecnologia e Informática Ltda Rua Araguaia, 409 / Vila Curuçá / Santo André / CEP 09291- Tel 11 4472-8763 / Fax 11 4975-8790 / E-mail: [email protected] Site : www.cadworks.com.br
Feche o sketch.
7- Agora é só definir o tamanho dos blocos.
8- Após criar os blocos clique com o botão direito em cima da pasta Solid Bodies na Árvore de Features e selecione a opção Save Bodies. Clique no disket, para salvar os corpos, clique em Browse para salvar e criar a montagem.
CADWorks Tecnologia e Sistemas – Razão Social : CAD 3D Works Tecnologia e Informática Ltda Rua Araguaia, 409 / Vila Curuçá / Santo André / CEP 09291- Tel 11 4472-8763 / Fax 11 4975-8790 / E-mail: [email protected] Site : www.cadworks.com.br
Clique no menu Window e selecione a montagem que foi gerada.
