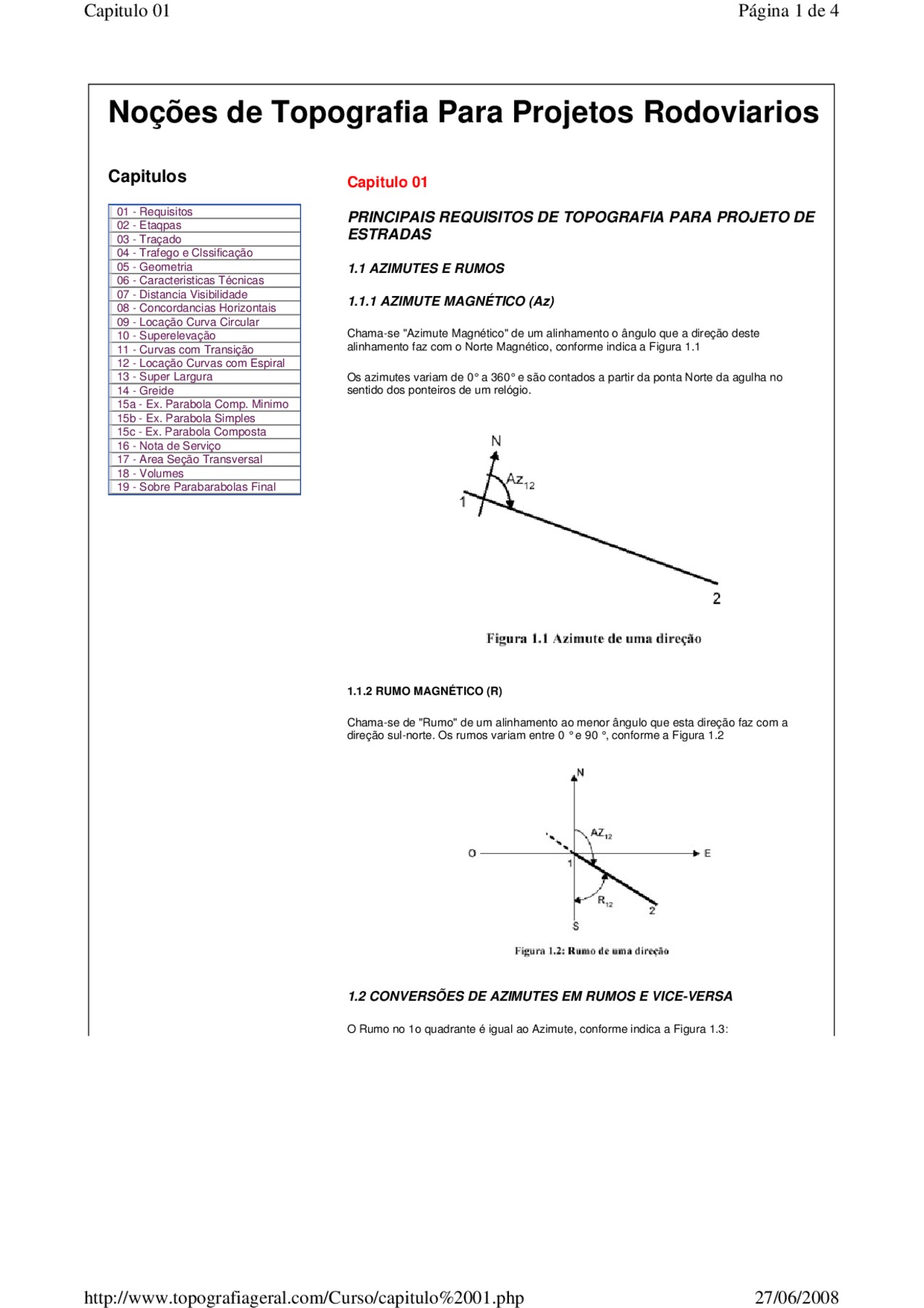

Noções de Topografia Para Projetos Rodoviarios
Capitulos
01 - Requisitos
02 - Etaqpas
03 - Traçado
04 - Trafego e Clssificação
05 - Geometria
06 - Caracteristicas Técnicas
07 - Distancia Visibilidade
08 - Concordancias Horizontais
09 - Locação Curva Circular
10 - Superelevação
11 - Curvas com Transição
12 - Locação Curvas com Espiral
13 - Super Largura
14 - Greide
15a - Ex. Parabola Comp. Minimo
15b - Ex. Parabola Simples
15c - Ex. Parabola Composta
16 - Nota de Serviço
17 - Area Seção Transversal
18 - Volumes
19 - Sobre Parabarabolas Final
Capitulo 01
PRINCIPAIS REQUISITOS DE TOPOGRAFIA PARA PROJETO DE
ESTRADAS
1.1 AZIMUTES E RUMOS
1.1.1 AZIMUTE MAGNÉTICO (Az)
Chama-se "Azimute Magnético" de um alinhamento o ângulo que a direç ão deste
alinhamento faz com o Norte Magné tico, conforme indica a Figura 1.1
Os azimutes variam de 0° a 360° e são contados a partir da ponta N orte da agulha no
sentido dos ponteiros de um relógio.
1.1.2 RUMO MAGNÉTICO (R)
Chama-se de "Rumo" de um alinham ento ao menor ângulo que esta direção faz com a
direção sul-norte. Os rumos variam en tre 0 ° e 90 °, conforme a Fi gura 1.2
1.2 CONVERSÕES DE AZIMUTES EM RUMOS E VICE-VERSA
O Rumo no 1o quadrante é igual ao Azimute, conforme indica a Figura 1.3:
Página
1
de
4
Capitulo 01
27/06/2008
http://www.topografiageral.com/Curso/capitulo%2001.php
pf3
pf4

Pré-visualização parcial do texto

Baixe Introdução à Topografia para Projetos Viários: Requisitos e Azimutes e outras Notas de aula em PDF para Topografia, somente na Docsity!

Noções de Topografia Para Projetos Rodoviarios

Capitulos

01 - Requisitos 02 - Etaqpas 03 - Traçado 04 - Trafego e Clssificação 05 - Geometria 06 - Caracteristicas Técnicas 07 - Distancia Visibilidade 08 - Concordancias Horizontais 09 - Locação Curva Circular 10 - Superelevação 11 - Curvas com Transição 12 - Locação Curvas com Espiral 13 - Super Largura 14 - Greide 15a - Ex. Parabola Comp. Minimo 15b - Ex. Parabola Simples 15c - Ex. Parabola Composta 16 - Nota de Serviço 17 - Area Seção Transversal 18 - Volumes 19 - Sobre Parabarabolas Final

Capitulo 01

PRINCIPAIS REQUISITOS DE TOPOGRAFIA PARA PROJETO DE

ESTRADAS

1.1 AZIMUTES E RUMOS

1.1.1 AZIMUTE MAGNÉTICO (Az)

Chama-se "Azimute Magnético" de um alinhamento o ângulo que a direção deste alinhamento faz com o Norte Magnético, conforme indica a Figura 1.

Os azimutes variam de 0° a 360° e são contados a partir da ponta Norte da agulha no sentido dos ponteiros de um relógio.

1.1.2 RUMO MAGNÉTICO (R)

Chama-se de "Rumo" de um alinhamento ao menor ângulo que esta direção faz com a direção sul-norte. Os rumos variam entre 0 ° e 90 °, conforme a Figura 1.

1.2 CONVERSÕES DE AZIMUTES EM RUMOS E VICE-VERSA

O Rumo no 1o quadrante é igual ao Azimute, conforme indica a Figura 1.3:

No 2o quadrante o Rumo é igual a (180o - Az), conforme indica a Figura 1.4:

No 3o quadrante o Rumo é igual a (Az - 180o), conforme indica a Figura 1.5:

No 4o quadrante o Rumo é igual a (360o - Az) conforme indica a Figura 1.6:

1.3 FÓRMULA GERAL DOS AZIMUTES

Consideremos um levantamento planimétrico fechado, conforme indica a Figura 1.7:

Desenvolvido Por Edivaldo Lins Macedo

Para o esquema Figura 1.9 podemos escrever:

onde: D = ângulo de deflexão à direita; E = ângulo de deflexão à esquerda. Generalizando:
