Prática de topografia no excel, Exercícios de Topografia

Instituto Federal do Espírito Santo (IFES)Topografia

Prática de topografia no excel, exercício final da disciplina, pós levantamento planialtimétrico, geração da poligonal, com ângulos, azimutes, etc

Tipologia: Exercícios

2019

Compartilhado em 15/11/2022

agaphilero-3
agaphilero-3 🇧🇷

5

(3)

20 documentos

1 / 2

Toggle sidebar

Esta página não é visível na pré-visualização

Não perca as partes importantes!

bg1
INSTITUTO FEDERAL DE CIÊNCIA E TECNOLOGIA-IFCE
CAMPUS AVANÇADO DE MORADA NOVA
BACHARELADO EM ENGENHARIA CIVIL
Disciplina: Topografia
Professor: Phelipe Rabay

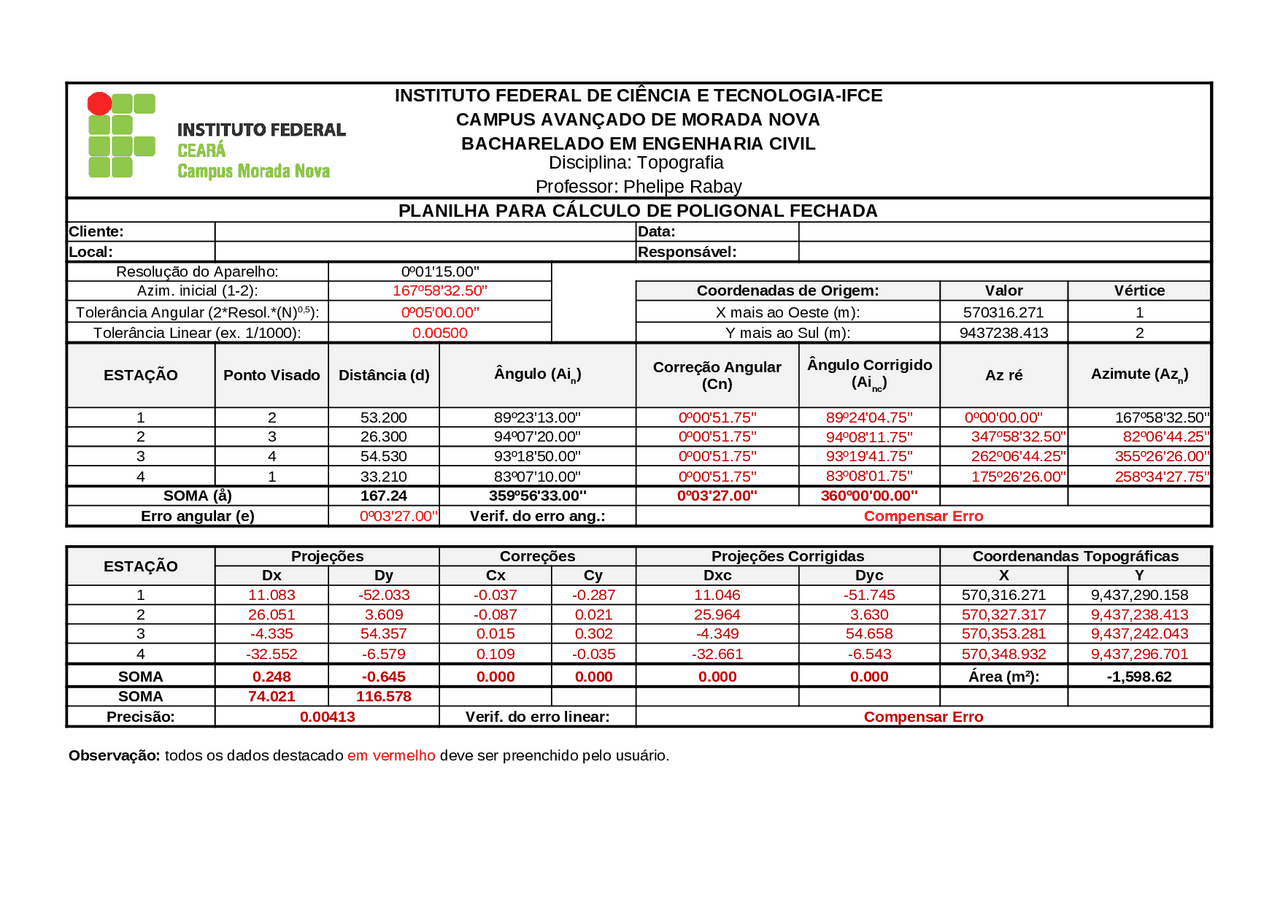

PLANILHA PARA CÁLCULO DE POLIGONAL FECHADA
