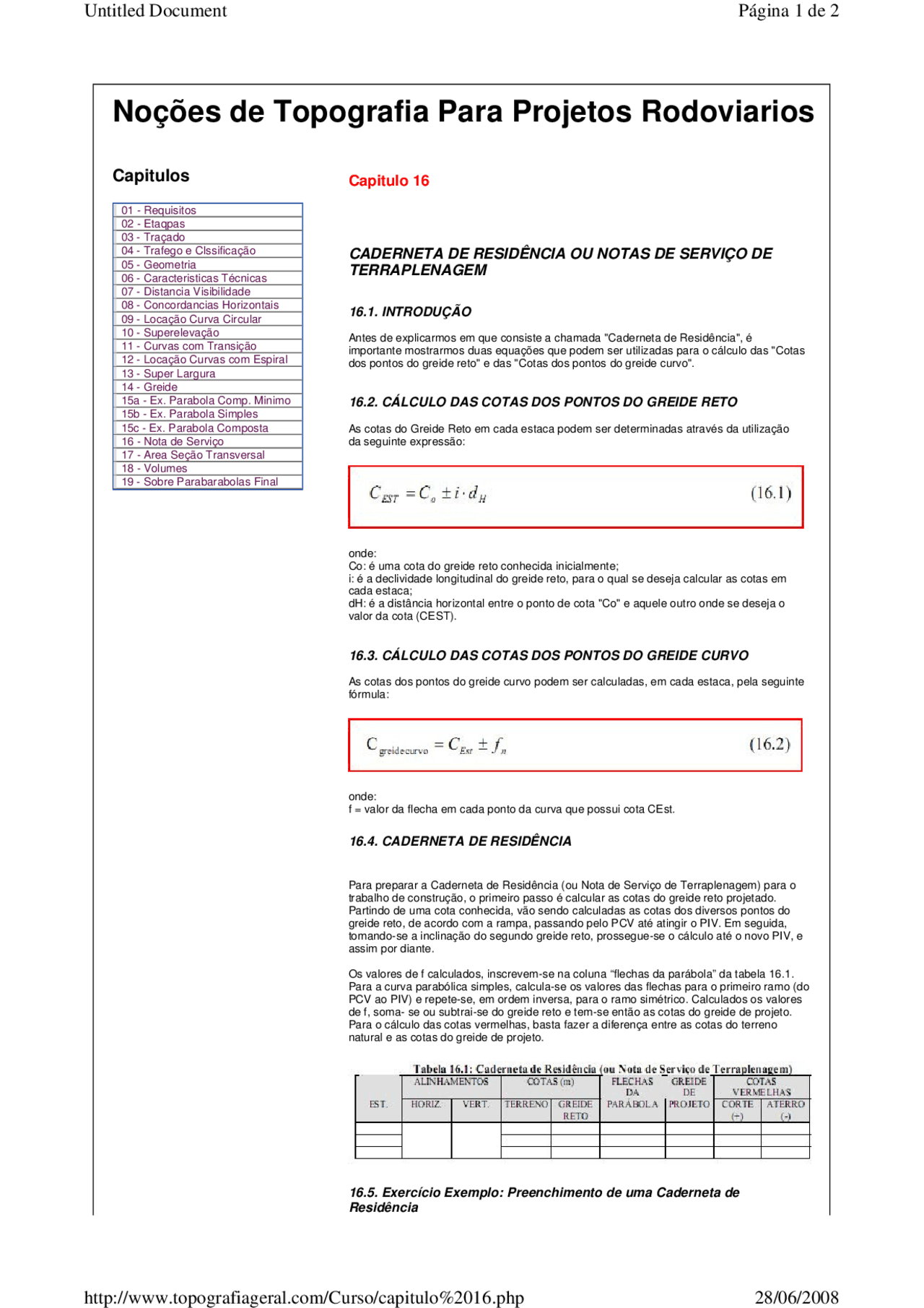

Capitulo 16
CADERNETA DE RESIDÊNCIA OU NOTAS DE SERVIÇO DE
TERRAPLENAGEM
16.1. INTRODUÇÃO
Antes de explicarmos em que consiste a chamad a "Caderneta de Residência", é
importante mostrarmos d uas equações que podem ser utilizadas para o cálculo das "Cotas
dos pontos do greide ret o" e das "Cotas dos pontos do greide curvo".
16.2. CÁLCULO DAS COTAS DOS PONTOS DO GREIDE RETO
As cotas do Greide Reto em cada estaca podem ser determinadas atravé s da utilização
da seguinte expressão:
onde:
Co: é uma cota do greide reto conhecida inicialmente;
i: é a declividade longitud inal do greide reto, para o qual se deseja calcul ar as cotas em
cada estaca;
dH: é a distância horizont al entre o ponto de cota "Co" e aquele outro on de se deseja o
valor da cota (CEST).
16.3. CÁLCULO DAS COTAS DOS PONTOS DO GREIDE CURVO
As cotas dos pontos do g reide curvo podem ser calculadas, em cada est aca, pela seguinte
fórmula:
onde:
f = valor da flecha em cad a ponto da curva que possui cota CEst.
16.4. CADERNETA DE RESIDÊNCIA
Para preparar a Caderne ta de Residência (ou Nota de Serviço de Terrap lenagem) para o
trabalho de construção, o primeiro passo é calcular as cotas do greide re to projetado.
Partindo de uma cota c onhecida, vão sendo calculadas as cotas dos div ersos pontos do
greide reto, de acordo co m a rampa, passando pelo PCV até atingir o PI V. Em seguida,
tomando-se a inclinação do segundo greide reto, prossegue-se o cálcul o até o novo PIV, e
assim por diante.
Os valores de f calculado s, inscrevem-se na coluna “flechas da parábola ” da tabela 16.1.
Para a curva parabólica si mples, calcula-se os valores das flechas para o primeiro ramo (do
PCV ao PIV) e repete-se, em ordem inversa, para o ramo simétrico. Calculados os valores
de f, soma- se ou subtra i-se do greide reto e tem-se então as cotas do g reide de projeto.
Para o cálculo das cotas v ermelhas, basta fazer a diferença entre as cotas do terreno
natural e as cotas do grei de de projeto.
16.5. Exercício Exemplo: Preenchimento de uma Caderneta de
Residência
Página
1
de
2
