Curso Topografia - capitulo 17, Notas de aula de Topografia

Instituto Federal do Espírito Santo (IFES)Topografia

- - - - - - -

Tipologia: Notas de aula

Antes de 2010

Compartilhado em 02/02/2009

camila-maria-oliveira-11
camila-maria-oliveira-11 🇧🇷

22 documentos

1 / 4

Toggle sidebar

Esta página não é visível na pré-visualização

Não perca as partes importantes!

bg1
Noções de Topografia Para Projetos Rodoviarios
Capitulos
01 - Requisitos
02 - Etaqpas
03 - Traçado
04 - Trafego e Clssificação
05 - Geometria
06 - Caracteristicas Técnicas
07 - Distancia Visibilidade
08 - Concordancias Horizontais
09 - Locação Curva Circular
10 - Superelevação
11 - Curvas com Transição
12 - Locação Curvas com Espiral
13 - Super Largura
14 - Greide
15a - Ex. Parabola Comp. Minimo
15b - Ex. Parabola Simples
15c - Ex. Parabola Composta
16 - Nota de Serviço
17 - Area Seção Transversal
18 - Volumes
19 - Sobre Parabarabolas Final

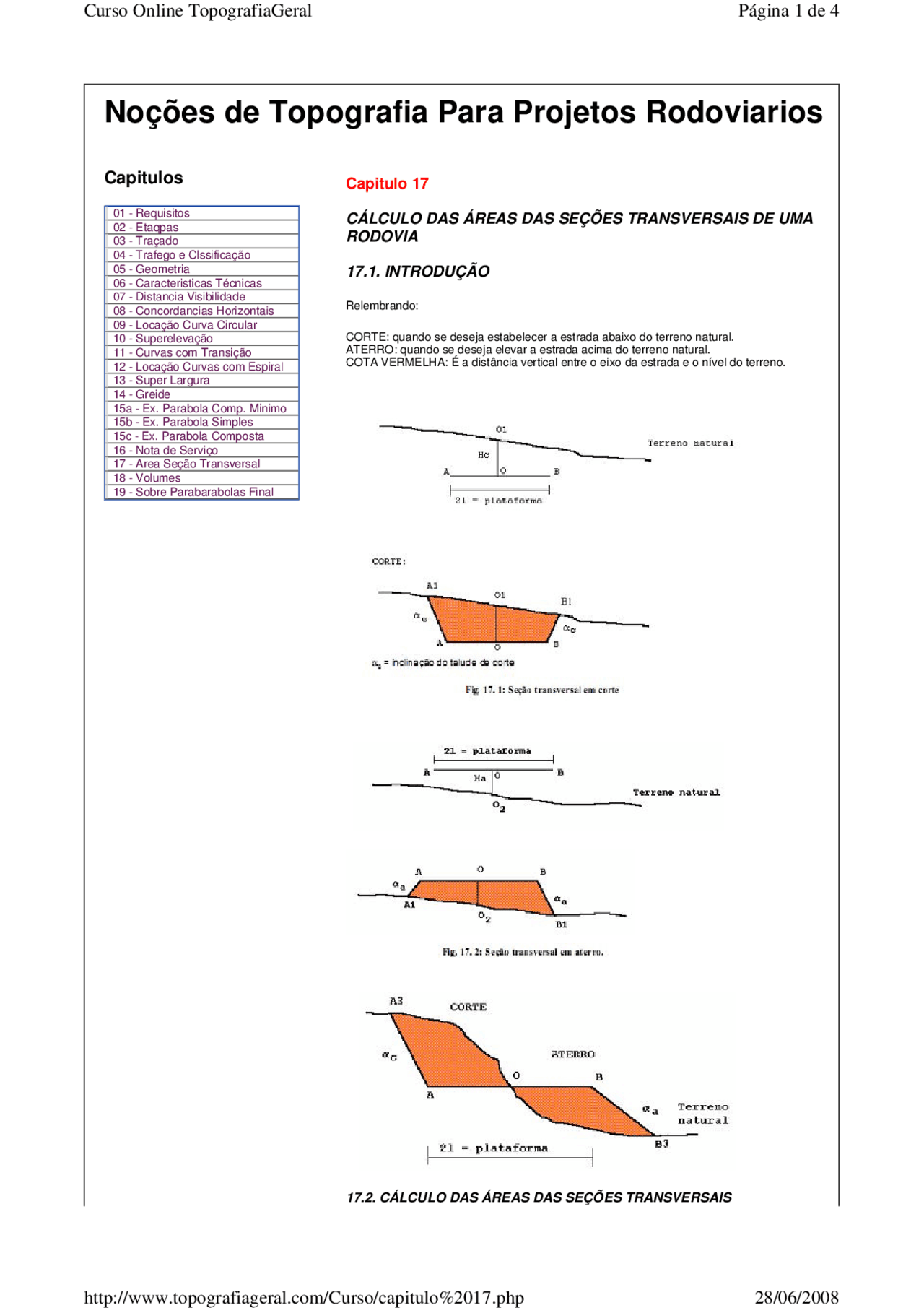

Capitulo 17
CÁLCULO DAS ÁREAS DAS SEÇÕES TRANSVERSAIS DE UMA
RODOVIA
17.1. INTRODUÇÃO
Relembrando:
CORTE: quando se deseja estabelecer a estrada abaixo do terreno natural.
ATERRO: quando se deseja elevar a estrada acima do terreno natural.
COTA VERMELHA: É a distância vertical entre o eixo da estrada e o nível do terreno.
17.2.
CÁLCULO DAS ÁREAS DAS SEÇÕES TRANSVERSAIS
Página
1
de
4
Curso Online TopografiaGeral
http://www.topografiageral.com/Curso/capitulo%2017.php
pf3
pf4

Pré-visualização parcial do texto

Baixe Curso Topografia - capitulo 17 e outras Notas de aula em PDF para Topografia, somente na Docsity!

Noções de Topografia Para Projetos Rodoviarios

Capitulos

01 - Requisitos 02 - Etaqpas 03 - Traçado 04 - Trafego e Clssificação 05 - Geometria 06 - Caracteristicas Técnicas 07 - Distancia Visibilidade 08 - Concordancias Horizontais 09 - Locação Curva Circular 10 - Superelevação 11 - Curvas com Transição 12 - Locação Curvas com Espiral 13 - Super Largura 14 - Greide 15a - Ex. Parabola Comp. Minimo 15b - Ex. Parabola Simples 15c - Ex. Parabola Composta 16 - Nota de Serviço 17 - Area Seção Transversal 18 - Volumes 19 - Sobre Parabarabolas Final

Capitulo 17

CÁLCULO DAS ÁREAS DAS SEÇÕES TRANSVERSAIS DE UMA

RODOVIA

17.1. INTRODUÇÃO

Relembrando:

CORTE: quando se deseja estabelecer a estrada abaixo do terreno natural. ATERRO: quando se deseja elevar a estrada acima do terreno natural. COTA VERMELHA: É a distância vertical entre o eixo da estrada e o nível do terreno.

17.2. CÁLCULO DAS ÁREAS DAS SEÇÕES TRANSVERSAIS

Para o cálculo das áreas das seções transve ês métodos mostrados a seguir:

  1. Método Geométrico;
  2. Método Mecânico;
  3. Método Analítico;
  4. Método Analítico Simplificado.
  5. Método Computacional

17.2.1.MÉTODO GEOMÉTRICO

Consiste em dividir a seção transversal em figuras geométricas conhecidas e calcular suas áreas.

17.2.2.MÉTODO MECÂNICO

O aparelho usado é o planímetro, que nas seções desenhadas na escala 1:200 dá a precisão suficiente, pois pretende-se apenas uma estimativa do custo da obra e da distribuição de terras. O método consiste em desenhar as seções, geralmente de estaca em estaca e, com o planímetro, obter as áreas respectivas, conforme ilustra a Figura 17.5.

17.2.3.MÉTODO ANALÍTICO

O processo analítico de cálculo da área de uma seção transversal do projeto de uma estrada consiste em calcular a área dessa seção sem desenhá-la. Para isso, faz-se algumas hipóteses simplificadoras e calcula-se a área da seção transversal (S) em função de:

a) FÓRMULA PARA A SEÇÃO PLENA (EM CORTE OU ATERRO):

Não se considera, nesta fórmula, a SUPERLARGURA e a SUPERELEVAÇÃO. Além disso, a declividade do terreno (i) é considerada constante, conforme ilustra a Figura 17.6.

Desenvolvido Por Edivaldo Lins Macedo
