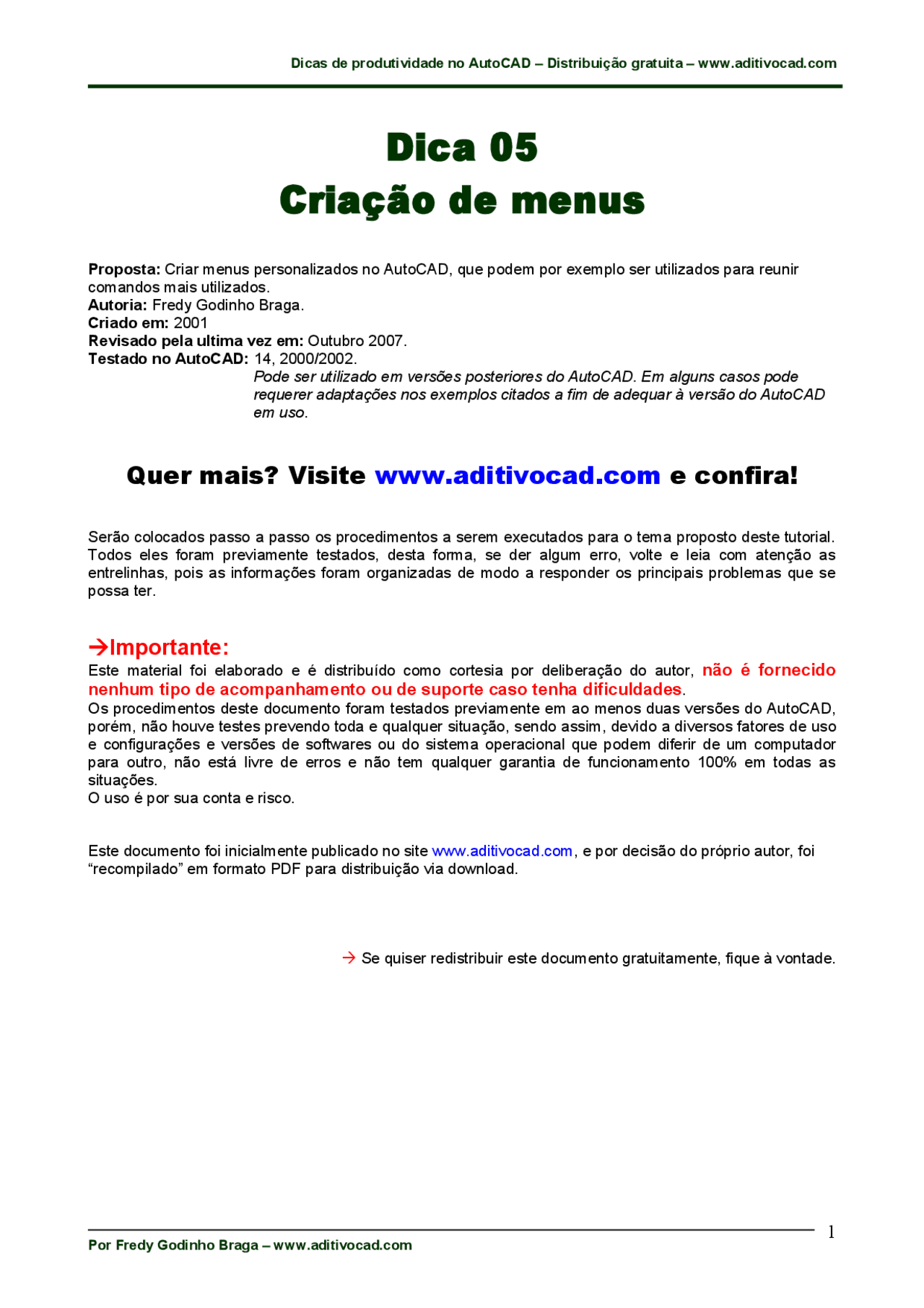

Dica 05
Criação de menus
Proposta: Criar menus personalizados no AutoCAD, que podem por exemplo ser utilizados para reunir comandos mais utilizados. Autoria: Fredy Godinho Braga. Criado em: 2001 Revisado pela ultima vez em: Outubro 2007. Testado no AutoCAD: 14, 2000/2002. Pode ser utilizado em versões posteriores do AutoCAD. Em alguns casos pode requerer adaptações nos exemplos citados a fim de adequar à versão do AutoCAD em uso.
Quer mais? Visite www.aditivocad.com e confira!
Serão colocados passo a passo os procedimentos a serem executados para o tema proposto deste tutorial. Todos eles foram previamente testados, desta forma, se der algum erro, volte e leia com atenção as entrelinhas, pois as informações foram organizadas de modo a responder os principais problemas que se possa ter.
Importante:
Este material foi elaborado e é distribuído como cortesia por deliberação do autor, não é fornecido
nenhum tipo de acompanhamento ou de suporte caso tenha dificuldades.
Os procedimentos deste documento foram testados previamente em ao menos duas versões do AutoCAD, porém, não houve testes prevendo toda e qualquer situação, sendo assim, devido a diversos fatores de uso e configurações e versões de softwares ou do sistema operacional que podem diferir de um computador para outro, não está livre de erros e não tem qualquer garantia de funcionamento 100% em todas as situações. O uso é por sua conta e risco.
Este documento foi inicialmente publicado no site www.aditivocad.com, e por decisão do próprio autor, foi “recompilado” em formato PDF para distribuição via download.
Se quiser redistribuir este documento gratuitamente, fique à vontade.
1
Criação de Menus
Aprenda fazer um menu suspenso personalizado, e assim, coloque os comandos mais utilizados em um único local. Uma das grandes vantagens deste sistema aqui proposto, é que dispensa conhecimentos avançados em programação, bastando apenas conhecer alguns recursos de criação de menus que serão explicados aqui de forma clara. Estes recursos são de fácil entendimento até mesmo para leigos.
O primeiro passo é saber como criar um menu, aqui passarei algumas informações básicas de como criar um arquivo de menu e carregá-lo no AutoCAD, estas informações aqui se o auxiliará a confeccionar o proposto menu, dando suporte a confecção de menus com outras finalidades.
Veremos aqui.
1 - Como Funciona e o que é um arquivo de menu. 2 - Como criar um menu. 3 - Como adicionar o menu dentro do AutoCAD. 4 - Incrementando o menu. 5 - Resolvendo eventuais problemas.
1 - Como Funciona e o que é um arquivo de menu.
Um menu, nada mais é que um arquivo no formato ASCII, um arquivo no formato ASCII trata-se de um arquivo de texto editável sem formatação, um exemplo bem prático disto, um arquivo de extensão "Doc" do word por exemplo, NÃO é um arquivo no formato ASCII, pois possui uma formatação especial, já um arquivo de extensão "Txt" que pode ser aberto pelo bloco de notas do windows, trata-se de um arquivo ASCII. Mas é importante ressaltar que não é a extensão do arquivo que vai determinar se ele é um arquivo ASCII, e sim, a forma como o referido será editado e salvo.
2 - Como criar um menu.
Sabe o bloco de notas do Windows, aquele que você encontra lá no menu Iniciar>Programas>Acessórios? É justamente este que iremos utilizar para fazer o nosso menu, pois através do bloco de notas você poderá salvar um arquivo sem formatação.
“Então a primeira regra é como o arquivo será salvo, salve-o com a extensão “.MNS" que é uma extensão de arquivo de menu.
Inicialmente, veremos a criação de um menu simples para chamar os comandos "Dist" "Area" e "Save" do AutoCAD, apenas para que entenda o formato de um arquivo de menu.
Para começar, inicie o bloco de notas e digite as instruções a seguir, lembrando que os textos em vermelho NÃO precisam nem devem ser digitados, pois são apenas explicações do menu para que entenda o que está fazendo, digite apenas os textos destacados em verde. Após digitar, salve o arquivo como Meumenu.mns em qualquer pasta que preferir, recomendo que crie uma para tal.
Construindo o Menu
//inicio do arquivo do menu
*****MENUGROUP=MEUMENU** // esta linha apenas indica no nome do menu
2
[Distancia]^C^Cdist [Area]^C^Carea [--] [Salvar]^C^Cqsave
//final do menu
Para criar mais de um item de menu dentro do mesmo arquivo, basta trocar o numero de identificação do menu POP como ***POP1, ***POP2, ***POP3, e assim sucessivamente. Um menu com dois itens seria como o seguinte exemplo:
//inicio do menu *****MENUGROUP=MEUMENU *POP [Comandos1] [Distancia]^C^Cdist [Area]^C^Carea [Salvar]^C^Cqsave
*****POP [Comandos2] [Inserir Bloco]^C^Cinsert [Trim]^C^Ctrim [Fillet]^C^Cfillet**
//final do menu
Para inserir itens dentro de outros itens de menus, é só utilizar os símbolos -> para iniciar e <- para fechar, um exemplo prático seria o seguinte menu
//inicio do menu *****MENUGROUP=MEUMENU *POP [Personalizado] [->Comandos primários] [Distancia]^C^Cdist [Area]^C^Carea [<-Salvar]^C^Cqsave [->Comandos secundários] [Inserir Bloco]^C^Cinsert [Trim]^C^Ctrim [<-Fillet]^C^Cfillet [--] [Desenhar Linha]^C^Cline [Desenhar circulo]^C^Ccircle //final do menu
Este menu acima resultaria em algo como a figura seguinte:
É possível utilizar em um menu, não só comandos do AutoCAD como também comandos de rotinas que estejam carregadas, então se você utiliza rotinas mas não quer ficar digitando os comandos manualmente, poderá criar um comando para cada rotina digitando o seu respectivo comando.
4
5 - Resolvendo eventuais problemas. Eventualmente poderá ocorrer problemas durante a confecção ou carregamento dos menus, segue algumas dicas para resolução de eventuais problemas.
Problema: O menu não foi apresentado corretamente e apareceu a mensagem de erro na linha de comandos ERROR -> Menu Syntax Error Line: 9 Solução: Isto significa um erro de sintaxe, provavelmente você esqueceu por exemplo de fechar um colchete, vale lembrar que para cada colchete aberto deve haver um fechando-o. este erro indicará aproximadamente a linha onde ocorreu o referido.
Problema: Os menus do AutoCAD sumiram, ficou apenas o meu, o que faço? Solução: Provavelmente você pode ter descarregado o menu do AutoCAD acidentalmente, ou ao invés de carregar seu menu utilizando MENULOAD utilizou MENU, para resolver esta questão, carregue o menu do autocad da seguinte forma, digite MENU e em seguida procure o arquivo Acad.mns dentro de uma pasta do AutoCAD, então assim será carregado o menu do AutoCAD. Para incluir novamente o seu menu personalizado, basta utilizar o comando MENULOAD conforme explicação.
