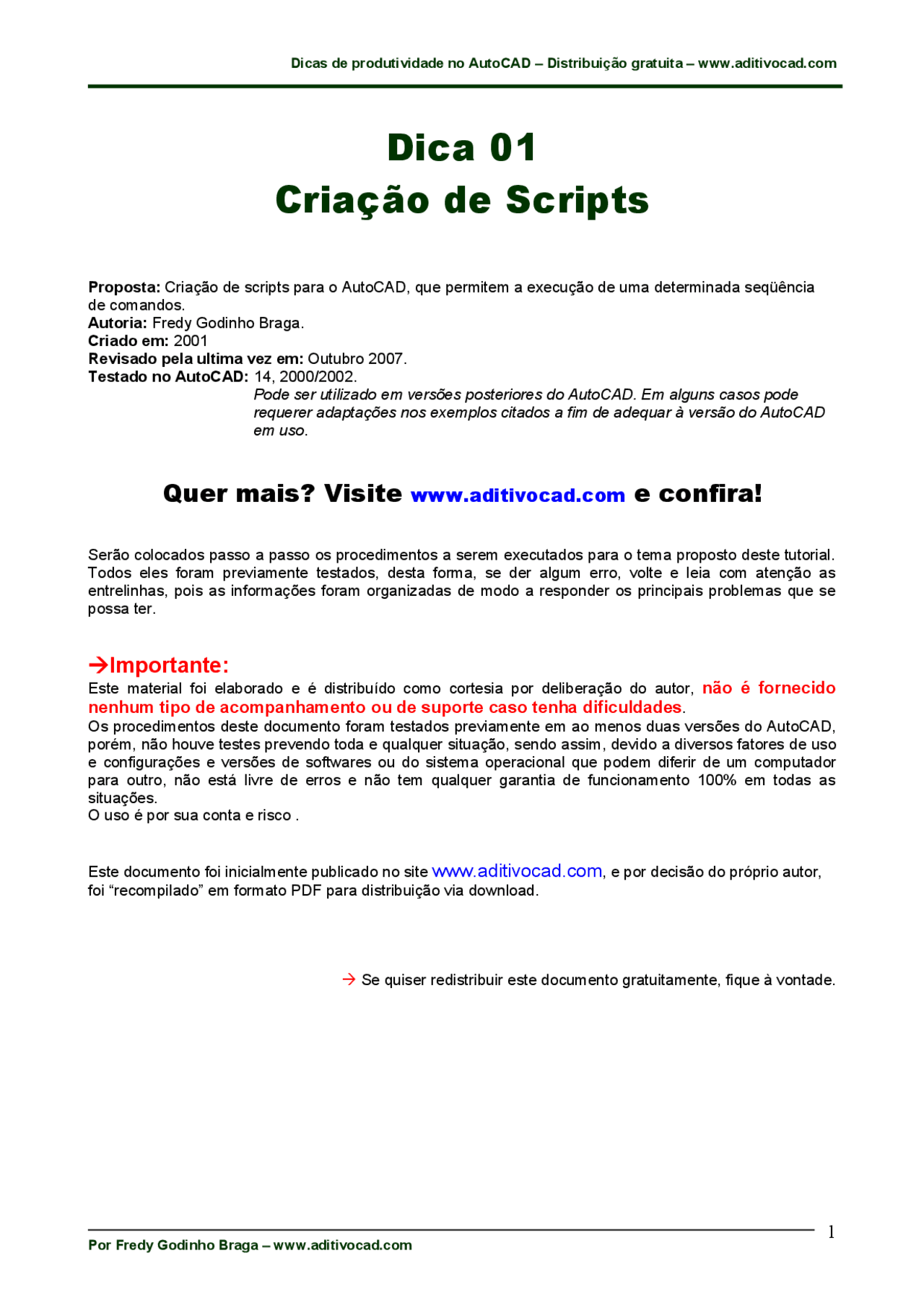

Dica 01
Criação de Scripts
Proposta: Criação de scripts para o AutoCAD, que permitem a execução de uma determinada seqüência de comandos. Autoria: Fredy Godinho Braga. Criado em: 2001 Revisado pela ultima vez em: Outubro 2007. Testado no AutoCAD: 14, 2000/2002. Pode ser utilizado em versões posteriores do AutoCAD. Em alguns casos pode requerer adaptações nos exemplos citados a fim de adequar à versão do AutoCAD em uso.
Quer mais? Visite www.aditivocad.com e confira!
Serão colocados passo a passo os procedimentos a serem executados para o tema proposto deste tutorial. Todos eles foram previamente testados, desta forma, se der algum erro, volte e leia com atenção as entrelinhas, pois as informações foram organizadas de modo a responder os principais problemas que se possa ter.
Importante:
Este material foi elaborado e é distribuído como cortesia por deliberação do autor, não é fornecido
nenhum tipo de acompanhamento ou de suporte caso tenha dificuldades.
Os procedimentos deste documento foram testados previamente em ao menos duas versões do AutoCAD, porém, não houve testes prevendo toda e qualquer situação, sendo assim, devido a diversos fatores de uso e configurações e versões de softwares ou do sistema operacional que podem diferir de um computador para outro, não está livre de erros e não tem qualquer garantia de funcionamento 100% em todas as situações. O uso é por sua conta e risco.
Este documento foi inicialmente publicado no site www.aditivocad.com, e por decisão do próprio autor, foi “recompilado” em formato PDF para distribuição via download.
Se quiser redistribuir este documento gratuitamente, fique à vontade.
1
Criação de Scripts
O que é um script.
Um script é simplesmente uma seqüência de comandos que deve ser digitada em um arquivo de texto, onde você irá escrever instruções que deverão ser executadas na seqüência desejada. Logicamente que há algumas regras a serem obedecidas, e iremos esclarecê-las na seqüência.
Pra que serve um script
Os scripts servem para automatizar alguma tarefa repetitiva no AutoCAD, uma das vantagens de se utilizar um script, é que não é necessário conhecimento em linguagens de programação, partindo deste principio, qualquer usuário com um conhecimento básico em AutoCAD, tem condições de fazer seus próprios scripts sem muitas dificuldades.
O que é preciso para construir um script
Para construir um script, é necessário um editor de textos que permita salvar os arquivos em formato de texto sem formatações (txt), para isto você poderá utilizar o Bloco de notas do Windows (notepad), você poderá acessá-lo pelo menu "Iniciar > Programas > Acessórios > Bloco de notas" no Windows.
Você, logicamente deverá saber como executar os comandos na linha de comando para poder escrever seu script, sabendo isto, você deverá escrever a seqüência de comandos observando alguns detalhes:
- Você deverá salvar os arquivos com a extensão “.scr” para que o AutoCAD possa executar.
- Todo espaço em branco corresponde a um enter, então, você deverá usar espaços em branco quando desejar executar um Enter. Saiba que se colocar espaço em branco além da conta ou faltando, ocorrerá erro no script.
- Uma linha em branco, sem nenhum espaço ou caractere, também corresponde a um enter, então, se, por exemplo, você utilizar uma linha com apenas um espaço em branco, estará dando a instrução de dois Enter.
- Uma forma de fazer seu script funcionar corretamente, é testar os comandos que irá colocar no script antes de escrevê-lo.
O que observar antes de iniciar o script
- Saber qual a seqüência de comandos deseja escrever.
- Escrever esta seqüência de comandos no arquivo
- Carregar o script utilizando o comando " Script " do AutoCAD.
Nota: Nos exemplos que serão citados a seguir, onde estiver escrito não vá escrever, é apenas para teclar enter enquanto estiver digitando.
Exemplo 1- Script para desenhar um retângulo
A criação do script
Vamos criar um script, que sempre que for carregado, desenhe um retângulo de 4.00 x 8.00 partindo da coordenada 0,0. Abaixo em vermelho está o que deve ser digitado no bloco de notas, observe que logo ao lado há uma imagem do bloco de notas, é desta forma que o texto deverá ficar.
LINE 0, @4< @8< @4< @8< Escreva este script no bloco de notas e salve-lo com o seguinte nome: "Script-01.scr" Para que possa entender melhor, veja no quadro seguinte, uma explicação de cada linha do script.
