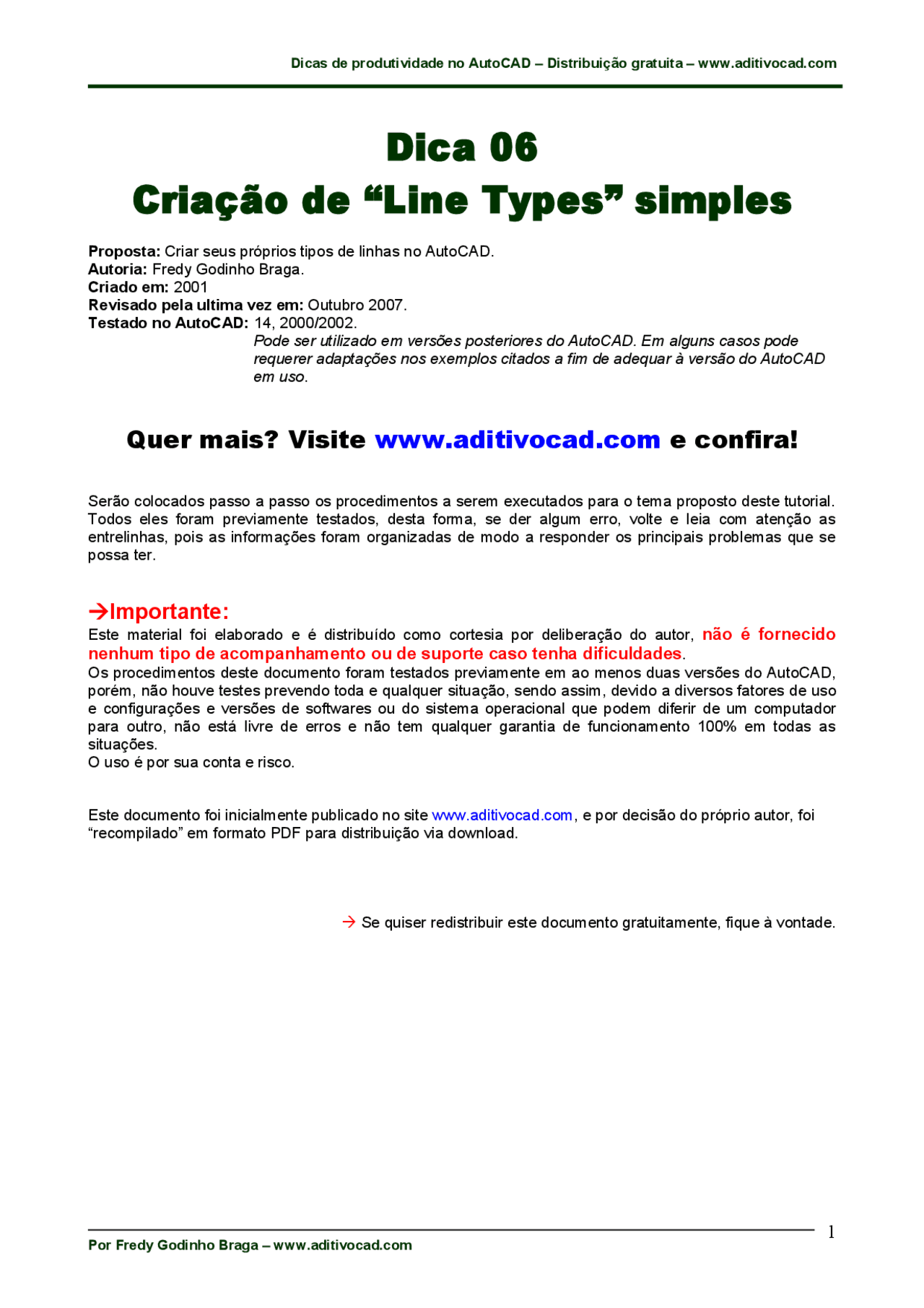

Dica 06
Criação de “Line Types” simples
Proposta: Criar seus próprios tipos de linhas no AutoCAD. Autoria: Fredy Godinho Braga. Criado em: 2001 Revisado pela ultima vez em: Outubro 2007. Testado no AutoCAD: 14, 2000/2002. Pode ser utilizado em versões posteriores do AutoCAD. Em alguns casos pode requerer adaptações nos exemplos citados a fim de adequar à versão do AutoCAD em uso.
Quer mais? Visite www.aditivocad.com e confira!
Serão colocados passo a passo os procedimentos a serem executados para o tema proposto deste tutorial. Todos eles foram previamente testados, desta forma, se der algum erro, volte e leia com atenção as entrelinhas, pois as informações foram organizadas de modo a responder os principais problemas que se possa ter.
Importante:
Este material foi elaborado e é distribuído como cortesia por deliberação do autor, não é fornecido
nenhum tipo de acompanhamento ou de suporte caso tenha dificuldades.
Os procedimentos deste documento foram testados previamente em ao menos duas versões do AutoCAD, porém, não houve testes prevendo toda e qualquer situação, sendo assim, devido a diversos fatores de uso e configurações e versões de softwares ou do sistema operacional que podem diferir de um computador para outro, não está livre de erros e não tem qualquer garantia de funcionamento 100% em todas as situações. O uso é por sua conta e risco.
Este documento foi inicialmente publicado no site www.aditivocad.com, e por decisão do próprio autor, foi “recompilado” em formato PDF para distribuição via download.
Se quiser redistribuir este documento gratuitamente, fique à vontade.
1
Criação de “Line Types” (tipos de linha) simples
Você mesmo poderá criar um estilo de linha personalizado, isto pode ser feito dentro do AutoCAD ou editando o arquivo acad.lin. No exemplo aqui, vamos fazê-lo a partir do método mais prático, dentro do AutoCAD mesmo. Será preciso apenas acionar um comando, especificar uma descrição para este tipo de linha, e digitar um código referente a linha a ser criada.
Primeiramente, vamos entender sobre os códigos de criação de linetype para depois saber como aplicá-los. Todos os códigos de linetype são precedidos de " A, ", vejamos exemplos de códigos e suas explicações.
1º código exemplo A,1,-.5,0,-. O código acima, resultaria em um estilo de linha com "traço espaço ponto espaço traço" seria algo parecido com o seguinte: ____. ____. ____. ____
Abaixo a explicação deste código, note que todos os valores são separados por vírgula. A, É o padrão de inicio, e a virgula na frente serve para separar do próximo valor. Quando o estilo de linha for criado a partir do prompt do AutoCAD, esta letra já estará lá automaticamente. 1, É o tamanho do primeiro traço da linha em unidades do AutoCAD, a virgula idem anterior. -.5, Este valor negativo, significa um espaço com o valor especificado em unidades do AutoCAD, a virgula idem explicação anterior. 0, Este valor zero, significa um ponto -.5 Este valor negativo, significa outro espaço com o valor especificado em unidades do AutoCAD, note que a partir do ultimo não há necessidade de colocar a virgula.
2º código exemplo A,.1,-.1,. O código acima, é um típico estilo de linha com "traço espaço traço" seria algo parecido com o seguinte:
A explicação deste código, note que todos os valores são separados por virgula. A, É o padrão de inicio, e a vírgula na frente serve para separar do próximo valor, quando o estilo de linha for criado a partir do prompt do AutoCAD, esta letra já estará lá automaticamente. .1, É o tamanho do primeiro traço da linha em unidades do AutoCAD, a virgula idem anterior. -.1, Este valor negativo, significa um espaço com o valor especificado em unidades do AutoCAD, a virgula idem anterior. .1, É o tamanho do primeiro traço da linha em unidades do AutoCAD, a virgula idem anterior.
Agora que já sabe como funcionam os códigos, vamos botar a mão na massa e fazê-los.
Para um melhor entendimento, os textos em verde são instruções que serão pedidas pelo AutoCAD, textos em azul , são textos que você deverá digitar, e textos em vermelho trata-se de explicações sendo que não devem ser digitados.
Primeiramente acione o comando linetype precedido de um "-" (sinal de subtração), siga o passo a passo abaixo.
Command: -linetype Na linha acima é acionado o Comando
?/Create/Load/Set: C Na linha acima o autocad pede uma opção, escolha Create para criar, digitando C
Name of linetype to create: Fredy Na linha acima digite o nome que terá o tipo de linha, logo em seguida será apresentado um dialogo no qual você deverá especificar se o seu estilo de linha será acrescentado a um arquivo padrão, como por exemplo o acad.lin ou se criará um novo, então selecione o arquivo acad.lin e clique em salvar.
Descriptive text: Personalizado ____. ____. ____
