http://www.prof2000.pt/users/lpa

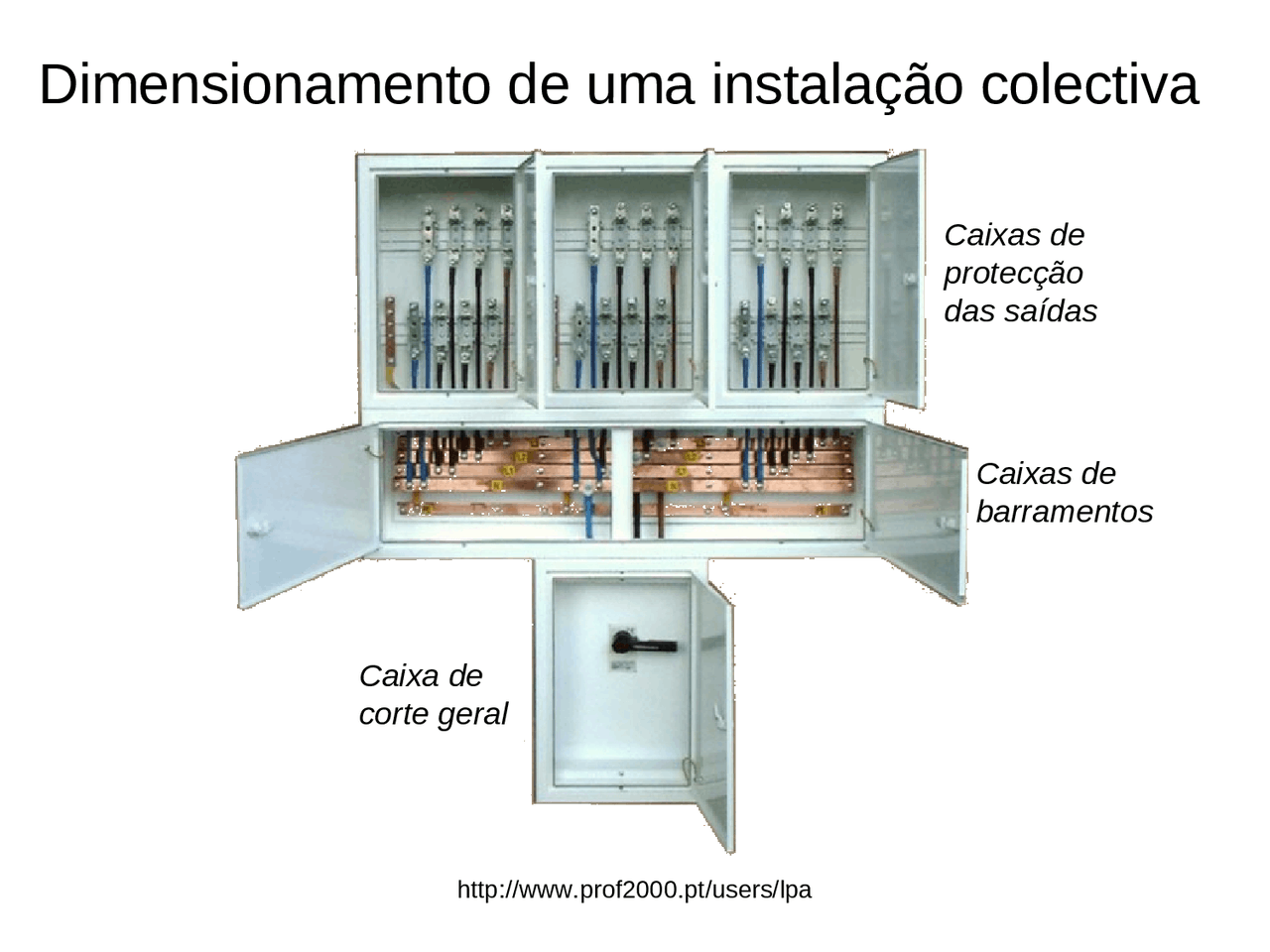

Dimensionamento de uma instalação colectiva

Caixa de corte geral Caixas de barramentos Caixas de protecção das saídas

Exemplo:

Dimensionar a coluna

montante e entradas de

um edifício para

habitações com as

características indicadas

na figura.

Cálculo da corrente de serviço (I

B

)

S = √3 Uc IB

IB = S / √3 UC

IB = 82 800 / (1,73 x 400)

IB = 119,7 A

Cálculo da secção do condutor Intensidades admissíveis em canalizações eléctricas com três condutores de cobre isolados (PVC) em condutas circulares (tubos) embebidas em elementos da construção termicamente isolantes (Quadro 52-C3 – Parte 5 – Anexos das RTIEBT) Considerando condutores isolados do tipo H07V-R instalados em tubo VD, a secção a considerar será de 70 mm 2 (IZ = 136 A). É de notar que se verifica a condição IB < IZ (119,7A < 136A) Secção nominal dos condutores (mm^2 ) Correntes admissíveis (A) 10 16 25 35 50 70 95 120 42 56 73 89 108 136 164 188

Protecção contra sobreintensidades O fusível respeita as condições de funcionamento contra sobrecargas? O dispositivo de protecção seleccionado é o fusível do tipo gG que garante protecção contra sobrecargas e curto – circuitos, como é exigido regulamentarmente. A intensidade nominal ( In ) do fusível será de 125 A (valor imediatamente acima da corrente de serviço IB = 119,7 A). A intensidade convencional de fusão/funcionamento ( I 2 ) será de: I 2 = 200 A

8 1ª condição: IB ≤ In ≤ IZ → 119,7 A < 125 A < 136 A – condição verificada 2ª condição: I 2 ≤ 1,45 IZ → 200A ≤ 1,45 x 136 200A ≤ 197,2A – condição não verificada Como a protecção contra sobrecargas não fica assegurada, em virtude de a 2ª condição não ter sido verificada, temos de seleccionar uma secção do condutor imediatamente acima, ou seja, 95 mm^2 (IZ= 164A) 1ª condição: IB ≤ In ≤ IZ → 119,7 A < 125 A < 164 A – condição verificada 2ª condição: I 2 ≤ 1,45 IZ → 200A ≤ 1,45 x 164 200A < 237,8A – condição verificada Protecção contra sobrecargas

Cálculo da queda de tensão Uma análise simplificada do cálculo da queda de tensão pode ser efectuado considerando a situação mais desfavorável (e não a real) que corresponde à alimentação de toda a potência no topo da coluna (15 metros). Para esta situação, a queda de tensão será: R = ρ L / s → R = 0,0225 x 15 / 95 → R = 0,004 Ω u = R x I → u = 0,004 x 119,7 → u = 0,48 V Como a queda de tensão máxima admitida regulamentarmente nas colunas é de 1%, ou seja 1% de 400 V que é 4 V, a queda de tensão calculada (u = 0,48 V) é nitidamente inferior a esse valor.

Aparelho de corte do Quadro de Coluna

O aparelho de corte do Quadro de Coluna será do tipo interruptor

tetrapolar de corrente estipulada igual a 125 A e tensão estipulada

de 400V.

Características das Caixas de coluna S = √3 Uc I I = S / √3 Uc I = 17 250 / (1,73 x 400) I = 25 A Caixas de coluna: CAD (32 A) Para as entradas monofásicas de 10,35 KVA () a corrente de saída será de: S = U I I = S / U I = 10 350 / 230 I = 45 A Caixas de coluna: CBD (63 A) As caixas de coluna deverão ser previstas para a derivação de entradas trifásicas, mesmo que, quando do seu estabelecimento, delas sejam derivadas apenas entradas monofásicas. Para as entradas trifásicas de 17,25 KVA () a corrente de saída será de: (*) A alimentação poderá ser monofásica para potências até 13,8 KVA (60 A) se não existirem receptores trifásicos.

Entradas

Canalização eléctrica (de baixa tensão) compreendida

entre uma caixa de coluna e a origem de uma instalação

eléctrica de utilização.

Segundo as Regras Técnicas das Instalações Eléctricas de

Baixa Tensão nas entradas (monofásicas ou trifásicas)

destinadas a alimentar locais residenciais ou de uso

profissional não poderão ser empregues canalizações com

condutores de secção nominal inferior a 6 mm

2

nem tubos

de diâmetro nominal inferior a 32 mm.

Entradas trifásicas de 17,25 KVA → I = 25 A → secção dos 5

condutores: 4x6+T6 (IZ=31A) → tubo VD 32 mm.

Entradas monofásicas de 10,35 KVA → I = 45 A → secção dos 3

condutores: 2x16+T10 – (IZ=56A) → tubo VD 40 mm.

Lucínio Preza de Araújo 16 Solução possível Coluna montante: H07V-R 3x95+50+T50 - VD 90 mm In = 125 A Pdc = 100 KA In = 125 A Un = 400 V Caixa de corte geral: GC (250A) Caixa de barramento: BBD (630A) Caixa de protecção de saída: PD (1x250 A) Caixas de coluna: CBD (63 A) Quadro de coluna (QC) Entrada: H07V-U 2x16+T10 - VD 40 mm Entrada: H07V-U 5G6 - VD 32 mm
