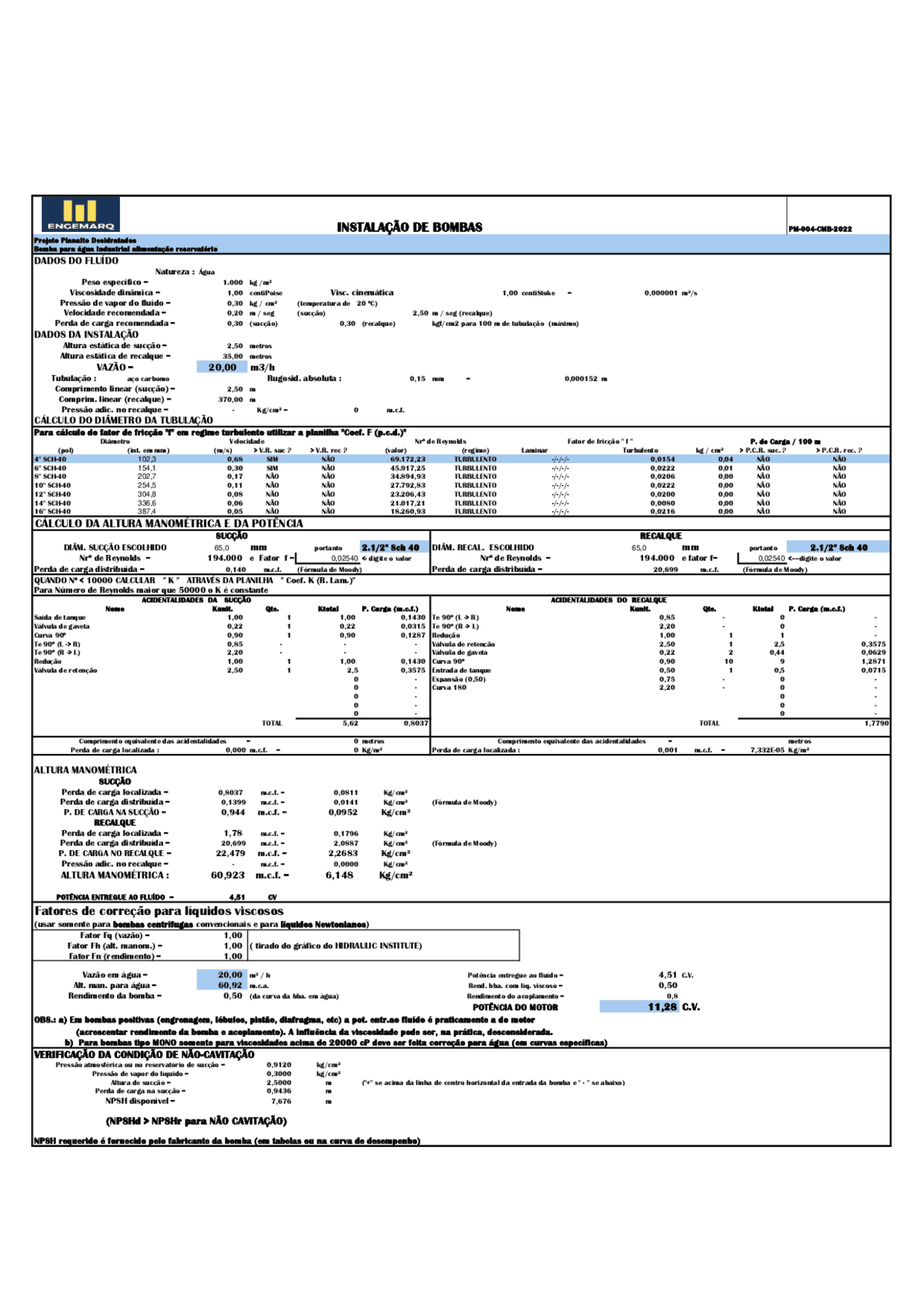

INSTALAÇÃO DE BOMBAS PM-004-CM B-2022
DADOS DO FLUÍDO
Natureza : Água
Peso específico = 1.000 kg /m³
Viscosidade dinâmica = 1,00 centiPoise Visc. cinemática 1,00 centiStoke = 0,000001 m²/s
Pressão de vapor do fluído = 0,30 kg / cm² (temperatura de 20 ºC)
Velocidade recomendada = 0,20 m / seg (sucção) 2,50 m / seg (recalque)
Perda de carga recomendada = 0,30 (sucção) 0,30 (recalque) kgf/cm2 para 100 m de tubulação (máximo)
DADOS DA INSTALAÇÃO
Altura estática de sucção = 2,50 metros
Altura estática de recalque = 35,00 metros
VAZÃO = 20,00 m3/h
Tubulação : aço carbomo Rugosid. absoluta : 0,15 mm = 0,000152 m
Comprimento linear (sucção) = 2,50 m
Comprim. linear (recalque) = 370,00 m
Pressão adic. no recalque = - Kg/cm² = 0 m.c.f.
Para cálc ulo do fator de f ricção "f" em reg ime turbulento u tilizar a plan ilha "Coef. F (p.c .d.)"
Diâmetro Velocidade Nrº de Reynolds Fator de fricção " f " P. de Car ga / 100 m
(pol) (int. em mm) (m/s) > V.R. suc ? > V.R. rec ? (val or) (regime) Laminar Turbulento kg / cm² > P.C.R. suc. ? > P.C.R. rec. ?
4" SCH-40 102,3 0,68 SIM NÃO 69.172,23 TURBULENTO -/-/-/- 0,0154 0,04 NÃO NÃO
6" SCH-40 154,1 0,30 SIM NÃO 45.917,25 TURBULENTO -/-/-/- 0,0222 0,01 NÃO NÃO
8" SCH-40 202,7 0,17 NÃO NÃO 34.894,93 TURBULENTO -/-/-/- 0,0206 0,00 NÃO NÃO
10" SCH-40 254,5 0,11 NÃO NÃO 27.792,83 TUR BULENTO -/-/-/- 0,0222 0,00 NÃO NÃO
12" SCH-40 304,8 0,08 NÃO NÃO 23.206,43 TURBULE NTO -/-/-/- 0,0200 0,00 NÃO NÃO
14" SCH-40 336,6 0,06 NÃO NÃO 21.017,21 TUR BULENTO -/-/-/- 0,0080 0,00 NÃO NÃO
16" SCH-40 387,4 0,05 NÃO NÃO 18.260,93 TURBULENTO -/-/-/- 0,0216 0,00 NÃO NÃO
CÁLCULO DA ALTURA MANOMÉTRICA E DA POTÊNCIA
SUCÇÃO RECALQ UE
DIÂM. SUCÇÃO ESCOLHIDO 65,0 mm portanto 2.1/2" Sch 40 DIÂM. RECAL. ESCOLHIDO 65,0 mm portanto 2.1/2" Sc h 40
Nrº de Reynolds = 194.000 e Fator f = 0,02540 <- digite o valor Nrº de Reynolds = 194.000 e fator f= 0,02540 <----digite o valor
Perda de carga distribuída = 0,140 m.c.f. (Fórmula de Moody) Perda de carga distribuída = 20,699 m.c.f. (Fórmula de Moody)
QUANDO Nº < 10000 CALCULAR " K " ATRAVÉS DA PLANILHA " Coef. K (R. Lam.)"
Para Número de Reynolds maior que 50000 o K é constante
ACIDENTALI DADES DA SUCÇÃO ACIDENTALI DADES DO RECALQUE
Nome Kunit . Qt e. Ktotal P. Car ga (m.c.f.) No me Kunit. Qt e. Ktotal P. Carga (m. c.f.)
Saída de tanque 1,00 1 1,00 0,1430 Te 90º (L -> R) 0,85 - 0 -
Válvula de gaveta 0,22 1 0,22 0,0315 Te 90º (R -> L) 2,20 - 0 -
Curva 90º 0,90 1 0,90 0,1287 Redução 1,00 1 1 -
Te 90º (L -> R) 0,85 - - - Válvula de retenção 2,50 1 2,5 0,3575
Te 90º (R -> L) 2,20 - - - Válvula de gaveta 0,22 2 0,44 0,0629
Redução 1,00 1 1,00 0,1430 Curva 90º 0,90 10 9 1,2871
Válvula de retenção 2,50 1 2,5 0,3575 Entrada de tanque 0,50 1 0,5 0,0715
0 - Expansão (0,50) 0,75 - 0 -
0 - Curva 180 2,20 - 0 -
0 - 0 -
0 - 0 -
0 - 0 -
TOTAL 5,62 0,8037 TOTAL 1,7790
Comprimento equivalente das acidentalidades = 0 metros Comprimento equivalente das acidentalidades = metros
Perda de carga localizada : 0,000 m.c.f. = 0 Kg/m² Perda de carga localiz ada : 0,001 m.c.f. = 7,332E-05 Kg/m²
ALTURA MANOMÉTRICA
SUCÇÃO
Perda de carga localizada = 0,8037 m.c.f. = 0,0811 Kg/cm²
Perda de carga distribuída = 0,1399 m.c.f. = 0,0141 Kg/cm² (Fórmula de Moody)
P. DE CARGA NA SUCÇÃO = 0,944 m.c.f. = 0,0952 Kg/cm²
RECALQUE
Perda de carga localizada = 1,78 m.c.f. = 0,1796 Kg/cm²
Perda de carga distribuída = 20,699 m.c.f. = 2,0887 Kg/ cm² ( Fórmula de Moody)
P. DE CARGA NO RECALQUE = 22,479 m.c.f. = 2,2683 Kg/cm²
Pressão adic. no recalque = - m.c.f. = 0,0000 Kg/cm²
ALTURA MANOMÉTRICA : 60,923 m.c.f. = 6,148 Kg/cm²
POTÊNCIA E NTREGUE AO FLUÍDO = 4,51 CV
Fatores de correção para líquidos viscosos
(usar somente para bombas cent rífugas convencionais e para líquidos N ewtonianos)
Fator Fq (vazão) = 1,00
Fator Fh (alt. manom.) = 1,00 ( tirado do gráfico do HIDRAULIC INSTITUTE)
Fator Fn (rendimento) = 1,00
Vazão em água = 20,00 m³ / h Potência entregue ao fluído = 4,51 C.V.
Alt. man. para água = 60,92 m.c.a. Rend. bba. com líq. viscoso = 0,50
Rendimento da bomba = 0,50 (da curva da bba. em água) Rendimento do acoplamento = 0,8
POTÊNCIA DO MOTOR 11,28 C.V.
OBS.: a) Em bombas positiva s (engrenagem, l óbulos, pistão, di afragma, etc) a pot. entr.ao flu ído é praticamen te a do motor
(acrescentar rendimento da bomba e acoplamento). A influência da viscosidade pode ser, na prática, desconsiderada.
b) Para bombas tipo MONO somente para viscosidades acima de 20000 cP deve ser feita correção para água (em curvas específicas)
VERIFICAÇÃ O DA CONDIÇÃO DE N ÃO-CAVITAÇÃO
Pressão atmosférica ou no reservatório de sucção = 0,9120 kg/cm²
Pressão de vapor do líquido = 0,3000 kg/cm²
Altura de sucção = 2,5000 m ("+" se acima da linha de centro horizontal da entrada da bomba e " - " se abaixo)
Perda de carga na sucção = 0,9436 m
NPSH disponível = 7,676 m
(NPSHd > N PSHr para NÃO CAVI TAÇÃO)
NPSH requer ido é fornecido p elo fabricante da bomba (em tabel as ou na curva de desempenho)
Projeto Pl analto Des idratados
Bomba par a água Ind ustrial al imentação r eservatório
CÁLCULO DO DIÂMETRO DA TUBULAÇÃO
