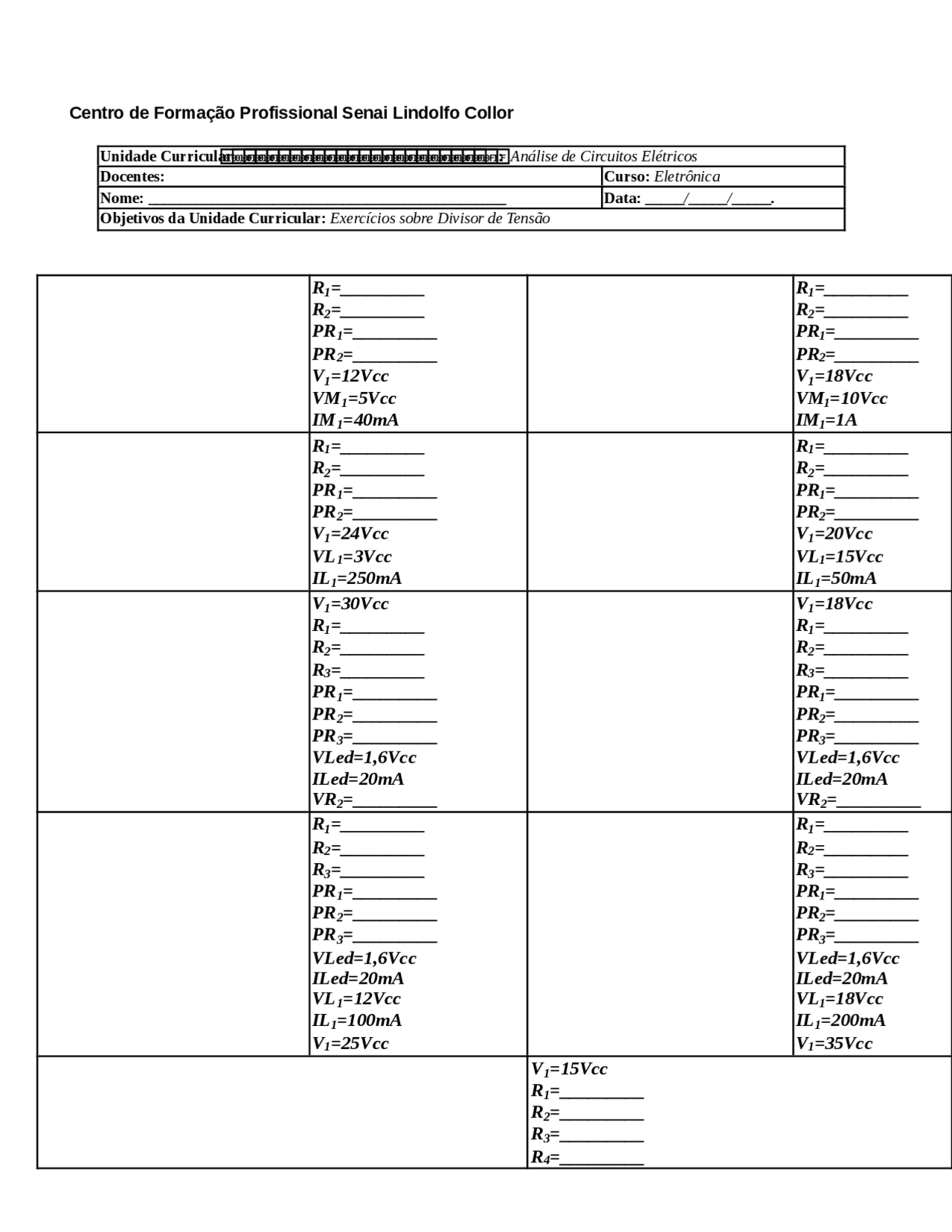

Centro de Formação Profissional Senai Lindolfo Collor
0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 F0 0 1 FUnidade Curricular : Análise de Circuitos Elétricos
Docentes: Curso: Eletrônica
Nome: ______________________________________________ Data: _____/_____/_____.
Objetivos da Unidade Curricular: Exercícios sobre Divisor de Tensão
R1=_________
R2=_________
PR1=_________
PR2=_________
V1=12Vcc
VM1=5Vcc
IM1=40mA
R1=_________
R2=_________
PR1=_________
PR2=_________
V1=18Vcc
VM1=10Vcc
IM1=1A
R1=_________
R2=_________
PR1=_________
PR2=_________
V1=24Vcc
VL1=3Vcc
IL1=250mA
R1=_________
R2=_________
PR1=_________
PR2=_________
V1=20Vcc
VL1=15Vcc
IL1=50mA
V1=30Vcc
R1=_________
R2=_________
R3=_________
PR1=_________
PR2=_________
PR3=_________
VLed=1,6Vcc
ILed=20mA
VR2=_________
V1=18Vcc
R1=_________
R2=_________
R3=_________
PR1=_________
PR2=_________
PR3=_________
VLed=1,6Vcc
ILed=20mA
VR2=_________
R1=_________
R2=_________
R3=_________
PR1=_________
PR2=_________
PR3=_________
VLed=1,6Vcc
ILed=20mA
VL1=12Vcc
IL1=100mA
V1=25Vcc
R1=_________
R2=_________
R3=_________
PR1=_________
PR2=_________
PR3=_________
VLed=1,6Vcc
ILed=20mA
VL1=18Vcc
IL1=200mA
V1=35Vcc
V1=15Vcc
R1=_________
R2=_________
R3=_________
R4=_________
pf2
