Instalações elétricas

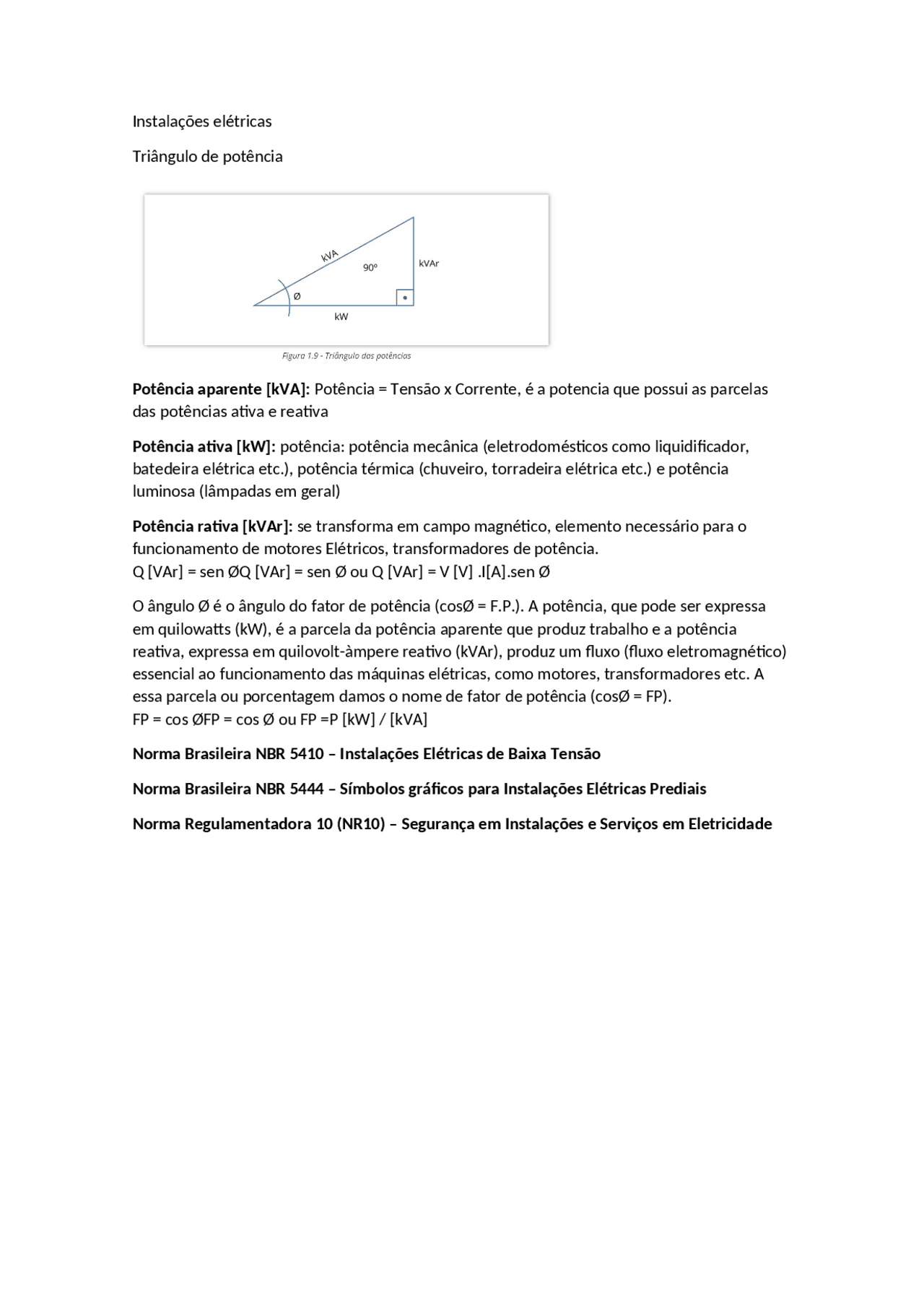

Triângulo de potência
Potência aparente [kVA]: Potência = Tensão x Corrente, é a potencia que possui as parcelas
das potências ativa e reativa
Potência ativa [kW]: potência: potência mecânica (eletrodomésticos como liquidificador,
batedeira elétrica etc.), potência térmica (chuveiro, torradeira elétrica etc.) e potência
luminosa (lâmpadas em geral)
Potência rativa [kVAr]: se transforma em campo magnético, elemento necessário para o
funcionamento de motores Elétricos, transformadores de potência.
Q [VAr] = sen ØQ [VAr] = sen Ø ou Q [VAr] = V [V] .I[A].sen Ø
O ângulo Ø é o ângulo do fator de potência (cosØ = F.P.). A potência, que pode ser expressa
em quilowatts (kW), é a parcela da potência aparente que produz trabalho e a potência
reativa, expressa em quilovolt-àmpere reativo (kVAr), produz um fluxo (fluxo eletromagnético)
essencial ao funcionamento das máquinas elétricas, como motores, transformadores etc. A
essa parcela ou porcentagem damos o nome de fator de potência (cosØ = FP).
FP = cos ØFP = cos Ø ou FP =P [kW] / [kVA]
Norma Brasileira NBR 5410 – Instalações Elétricas de Baixa Tensão
Norma Brasileira NBR 5444 – Símbolos gráficos para Instalações Elétricas Prediais
Norma Regulamentadora 10 (NR10) – Segurança em Instalações e Serviços em Eletricidade
