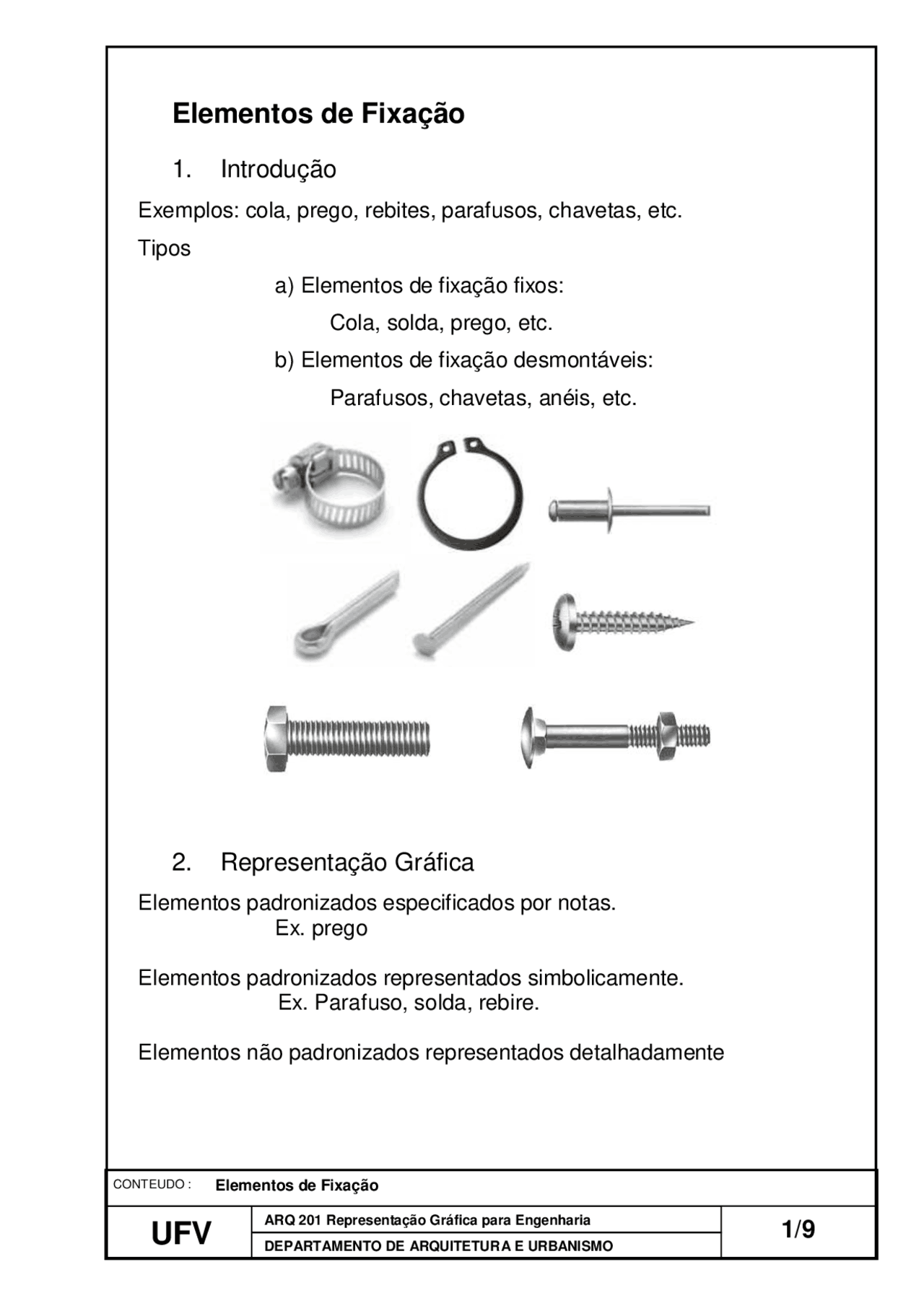

Elementos de Fixação
1. Introdução
Exemplos: cola, prego, rebites, parafusos, chavetas, etc.
Tipos
a) Elementos de fixação fixos:
Cola, solda, prego, etc.
b) Elementos de fixação desmontáveis:
Parafusos, chavetas, anéis, etc.
2. Representação Gráfica
Elementos padronizados especificados por notas.
Ex. prego
Elementos padronizados representados simbolicamente.
Ex. Parafuso, solda, rebire.
Elementos não padronizados representados detalhadamente
CONTEUDO : ARQ 201 Representação Gráfica para Engenharia Elementos de Fixação
Elementos de Fixação
3. Elementos de fixação roscados
Partes componentes.
P > Passo da rosca
A > Avanço da rosca: distância percorrida pela
rosca numa rotação de 360º
Rosca de 1 entrada: A = P
Rosca de 2 entradas: A = 2P
H > Altura da rosca
D > Maior diâmetro do perfil roscado, diâmetro
nominal
D > Menor diâmetro
α > ângulo da rosca
3.4. Rosca métrica de fixação ISO
Diâmetro Nominal D Passo P Diâmetros Efetivo Menor (rosca ext.) Menor (rosca int.) Série 1 Série 2 Normal Fino Dm d 1 D 1 1,6 --- 0,35 --- 1,373 1,171 1, --- 1,8 0,35 --- 1,573 1,371 1, 2 --- 0,4 --- 1,740 1,5 09 1, --- 2,2 0,45 --- 1,908 1,648 1, 2,5 --- 0,45 --- 2,208 1,948 2, 3 --- 0,5 --- 2,675 2,387 2, --- 3,5 0,6 --- 3,110 2,764 2, 4 --- 0,7 --- 3,545 3,141 3, 5 --- 0,8 --- 4,480 4,019 4, 6 --- 1 --- 5,350 4,773 4, 8 ---
Ex. M 10 x 1,25 x 55 – 5H/4g – NBR 10.988/
M > Rosca métrica
10 > Diâmetro nominal
1,25 > Passo (somente se for passo fino)
55 > Comprimento do parafuso (corpo)
5H/4g > Tolerância furo/cilindro (Somente se não for 6H/6g, comercial)
Outras informações
M10 x 55 ( se for comum)
CONTEUDO : ARQ 201 Representação Gráfica para Engenharia Elementos de Fixação
Exemplo de tabela comercial para parafusos, sistema métrico:
3.5. Rosca em polegada
Ex. 5/8 – 11UNC – 2B x 3” – Sextavado, aço inoxidável
5/8 > Diâmetro nominal
11 > número de roscas por polegada
UNC > Rosca de uso geral ( UNF > fina, UNE > extra fina)
2B > Tolerância do furo ( 2A/2B > ajuste livre de uso geral) (B > cil.)
3” > Comprimento do corpo do parafuso
Outras especificações
5/8 x 3” ( se for comum)
CONTEUDO : ARQ 201 Representação Gráfica para Engenharia Elementos de Fixação
4. Elementos de fixação soldados
Definição de solda
Solda é um termo genérico aplicado à união de peças
metálicas, por diversos processos, tendo como princípio
transformar as superfícies de união em estado pastoso
ou líquido, utilizando calor ou pressão, ou ambos os
sistemas simultaneamente.
As três fontes diretas de calor mais comuns são as seguintes:
a) Chama, produzida pela combustão de um gás
combustível com ar ou oxigênio.
b) Arco elétrico, produzido entre um eletrodo e as peças a
soldar, ou entre dois eletrodos.
c) Resistência elétrica oferecida pela passagem de
corrente entre duas ou mais peças a soldar.
4.2. Indicação básico de solda e seus elementos
Solda em chanfro
Acabamento
CONTEUDO : ARQ 201 Representação Gráfica para Engenharia Elementos de Fixação
Lado
oposto
a seta
Lado
oposto
a seta
Lado da
seta
em I
em V
ou X
1/2 V
ou K
em U ou
duplo U
em J ou
duplo J
Plano Convexo Côncavo
4.3. Exemplos de solda
Juntas de topo
Juntas de ângulo
CONTEUDO : ARQ 201 Representação Gráfica para Engenharia Elementos de Fixação
Em I
Em V
Em X
Filete
1/2 V
K
