A U L A
A U L A

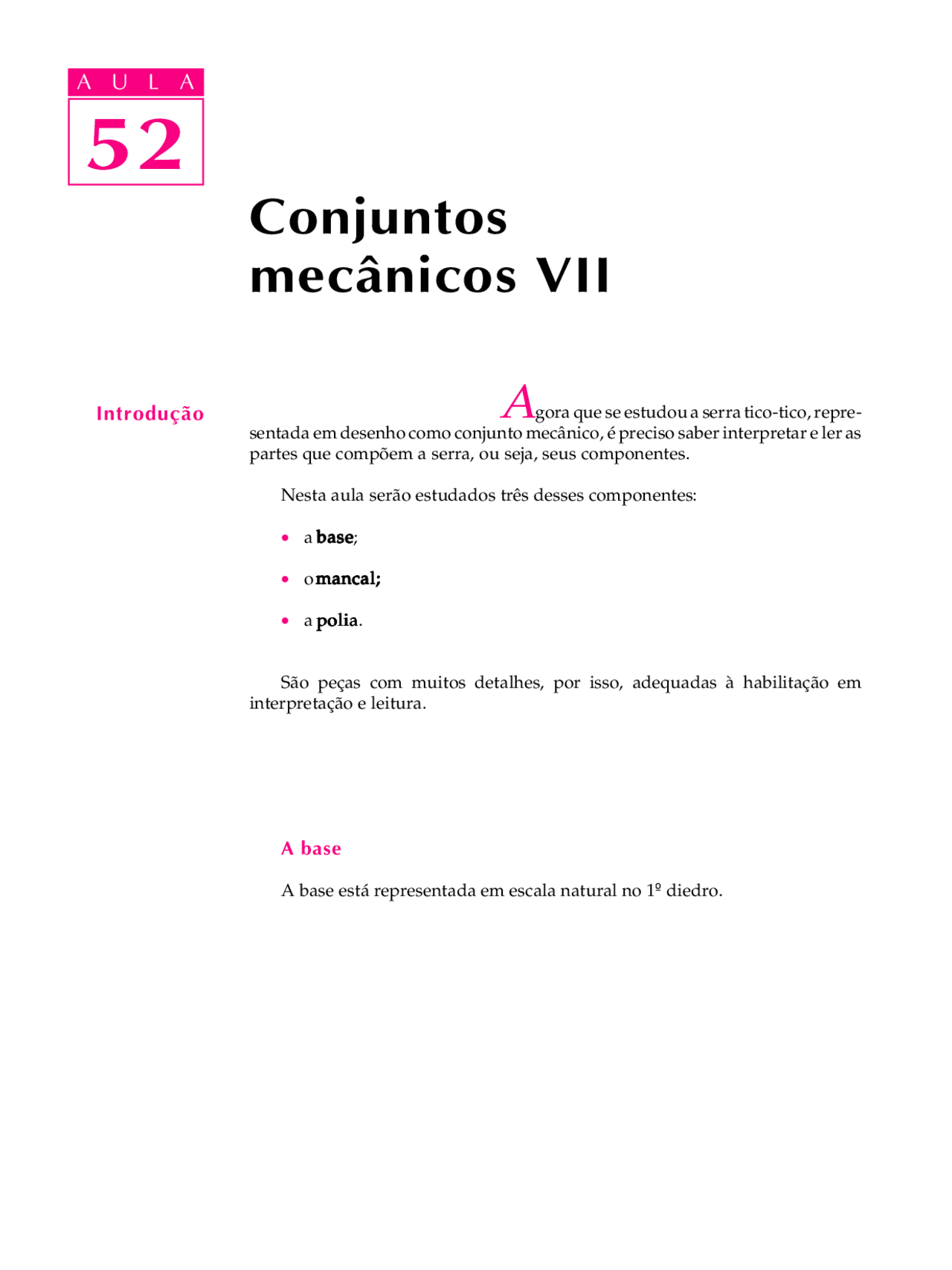

IntroduÁ„o^ Agora que se estudou a serra tico-tico, repre-
sentada em desenho como conjunto mecânico, é preciso saber interpretar e ler as partes que compõem a serra, ou seja, seus componentes.
Nesta aula serão estudados três desses componentes:
∑ a basebasebasebasebase;
∑ o mancal;mancal;mancal;mancal;mancal;
∑ a poliapoliapoliapoliapolia.
São peças com muitos detalhes, por isso, adequadas à habilitação em interpretação e leitura.
A base
A base está representada em escala natural no 1º diedro.
Conjuntos
mec‚nicos VII
52
A U L A
O material para execução da base é o aço ABNT 1020-1030, com cem milímetros de diâmetro e oito milímetros de altura.
52
Confira suas respostas: A U L A
a)a)a)a)a) As vistas representadas no desenho são: vista frontal e vista superior.
b)b)b)b)b)^ A vista frontal aparece representada em corte.
c)c)c)c)c) O corte aplicado na vista frontal é o corte em desvio.
d)d)d)d)d)^ A peça tem 7 furos passantes escareados.
e)e)e)e)e) As medidas básicas da peça são: diâmetro - 98 milímetros e altura
f)f)f)f)f)^ O diâmetro dos furos escareados CCCCC é de 6,4 mm.
g)g)g)g)g) O diâmetro dos furos escareados DDDDD é de 4,8 mm.
h)h)h)h)h)^ O tamanho dos escareados dos furos CCCCC é: 11 mm e 90º.
i)i)i)i)i) O tamanho dos escareados dos furos DDDDD é: 9 mm e 90º.
j )j )j )j )j )^ As cotas de localização dos furos CCCCC são: 37,5 mm; 17,5 mm; 22 mm e 14 mm.
l)l)l)l)l) As cotas de localização dos furos DDDDD são: 81 mm e 120º.
m)m)m)m)m) As cotas de tamanho do chanfro são: 2 mm e 45º.
Além disso, examinando o desenho para execução da base, você fica saben- do que as superfícies da peça devem ter classe de rugosidade N8. O afastamento geral das cotas é de 0,1. Outro desenho de componente que você vai analisar é o desenho para execução do mancalmancalmancalmancalmancal (próxima ilustração)
Mancal
O mancal é a peça 5 555 5 do conjunto. O mancal está representado em escala natural, em 3 vistas: frontal, superior e lateral esquerda. A vista frontal está representada em corte parcial, para mostrar os dois furos roscados não passantes. A vista superior está representada em corte total, para mostrar o furo passante com 4 rebaixos. A vista lateral esquerda, representada sem cortes, mostra as partes visíveis e não visíveis.
52
A U L A
Muito bem! A seguir, você vai interpretar a cotagem do desenho do mancal.
52
A U L A Polia
O último desenho de componente da serra tico-tico que você vai analisar é o da poliapoliapoliapolia.polia
Faça, a seguir, a interpretação do desenho para execução da polia.
52
Verificando o entendimento A U L A
Observe o desenho da figura 3 e responda às questões:
a)a)a)a)a) Que tipo de polia está representada no desenho? .................................................................................................................................. b)b)b)b)b)^ Que tipo de corte foi aplicado no desenho da polia? .................................................................................................................................. c)c)c)c)c)^ Quais os acabamentos das superfícies da polia? .................................................................................................................................. d)d)d)d)d)^ Quais são as medidas da largura e do diâmetro externo da polia? .................................................................................................................................. e)e)e)e)e)^ Qual é o diâmetro do canal? .................................................................................................................................. f)f)f)f)f)^ Quais são as medidas da largura maior? .................................................................................................................................. g)g)g)g)g)^ Qual é o ângulo do canal? .................................................................................................................................. h)h)h)h)h)^ Quais são as medidas da espessura e do diâmetro maior do disco? .................................................................................................................................. i)i)i)i)i)^ Quais são as medidas do tamanho do cubo? .................................................................................................................................. j )j )j )j )j )^ Quais são as cotas relacionadas ao elemento A? .................................................................................................................................. l)l)l)l)l)^ Qual é o diâmetro do furo da polia? .................................................................................................................................. m)m)m)m)m) Quais as cotas que dimensionam e localizam o furo roscado? ..................................................................................................................................
Agora, confira suas respostas e leia os comentários que as complementam.
a)a)a)a)a)^ A polia representada no desenho é uma polia em “V”. Essa polia será movimentada por intermédio de uma correia em “V”, com seção trapezoidal. b)b)b)b)b)^ No desenho da polia foi aplicado corte total. A polia está representada em vista frontal, única. c)c)c)c)c)^ As superfícies da polia devem ter acabamento N8, N9 e N6. A maioria das superfícies terá acabamento bruto, como indica o símbolo. A superfície cilíndrica interna do furo terá classe de rugosidade N6. d)d)d)d)d)^ A largura da polia é de 16 mm e seu diâmetro externo é de 105 mm. Note que a parte do cubo não está incluída na largura da polia. e)e)e)e)e)^ O diâmetro do canal da polia é de 79 mm. f)f)f)f)f)^ A largura maior do canal é de 13 mm. g)g)g)g)g)^ O ângulo do canal é de 34º. h)h)h)h)h)^ A espessura do disco é de 8mm e o diâmetro maior mede 76 mm. Na parte em corte o disco está hachurado, pois trata-se de uma parte maciça atingida por corte. i)i)i)i)i)^ O cubo tem 34 mm de comprimento e 25 mm de diâmetro. j )j )j )j )j )^ As cotas relacionadas ao elemento A são: tamanho – 3 mm e 16 mm; raio de arredondamento – 2 mm. l)l)l)l)l)^ O diâmetro do furo é de 11 mm e sua tolerância ABNT-ISO é H7. m)m)m)m)m) O furo roscado tem uma rosca triangular métrica com 6mm de diâmetro externo e a cota de localização é de 6 mm.
