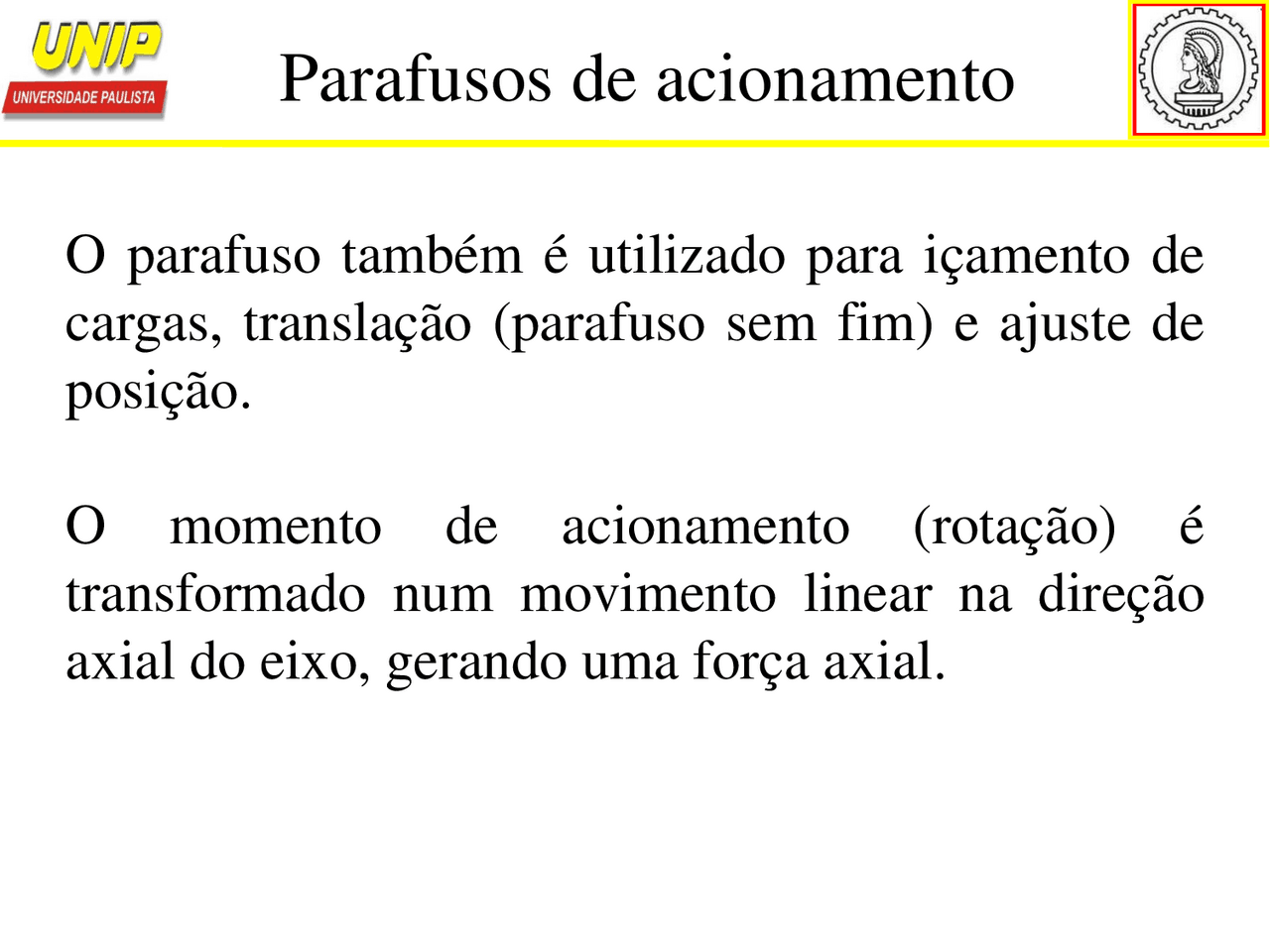

O parafuso também é utilizado para içamento de cargas, translação (parafuso sem fim) e ajuste de posição.
O momento de acionamento (rotação) é transformado num movimento linear na direção axial do eixo, gerando uma força axial.
No sistema porca / parafuso, um fica fixo, e o outro sofre um momento para fazê-lo girar.
O sistema se assemelha ao plano inclinado onde a peça fixa é movimentada numa rampa helicoidal. Para acionamento de carga o perfil mais utilizado é o trapezoidal
Quanto maior for o ângulo da hélice, menor será a força de atrito atuando entre a porca e o parafuso, e isto é comprovado através do paralelogramo de forças. Portanto, deve-se ter critério na aplicação do passo da rosca.Para um aperto adequado em parafusos de fixação, deve-se manter α < 15º.
P (passo) = tg α. D2. π
O movimento do parafuso provoca o movimento axial da porca. Temos o ângulo θ do perfil da rosca, e o ângulo α
Desse modo todo o peso está no paralelepípedo P que tem apenas o movimento de subir e descer no eixo A.
Nesse ponto de contato surge uma força normal N
Nos interessa é o torque para acionar o parafuso que acarrete uma força vertical igual a P.
Somando T1 à força de atrito T
Qual o torque necessário para aperto de 10 ton num parafuso de rosca métrica M30 x 3,5 passo?
Um elevador de automóveis para oficinas tem que ser projetados para veículos com peso até 2500 kg, qual o torque necessário caso seja utilizado uma rosca trapezoidal TR 60 para acionar cada lado?
Valor do ângulo de hélice:
Resposta:
Cada um dos dois parafusos deve sofrer um
torque de T = 7,23 m.Kgf, para levantamento de
carros com peso de 2500Kgf
