1. (1v) É uma transmissão com rodas com dentes padronizados que servem para transmitir movimento e força entre dois eixos. 2. (3v) a) Engrenagens cilíndricas com dentes helicoidais. b) Engrenagens parafuso Sem-fim. c) Engrenagens cónicas de dentes helicoidais.

a) (1,5v)  Engrenagens cilíndricas com dentes helicoidais. Engrenagens com dentes helicoidais são usadas em sistemas mecânicos, como caixas de câmbio e redutores de velocidade, que exigem alta velocidade e baixo ruído. Características e cálculos de engrenagem com dentes helicoidais Esta engrenagem tem passo normal (Pn) e passo circular (Pc), e a hélice apresenta um ângulo de inclinação (b).

 Engrenagens parafuso Sem-fim. A coroa e o parafuso com rosca sem-fim compõem um sistema de transmissão muito utilizado na mecânica, principalmente nos casos em que é necessária redução de velocidade ou um aumento de força, como nos redutores de velocidade, nas talhas e nas pontes rolantes.

 Engrenagens cónicas de dentes helicoidais. As engrenagens cônicas são utilizadas para transmitir movimento de rotação entre eixos concorrentes que fazem entre si um ângulo qualquer, porém o ângulo entre as árvores mais comuns é o de 90°.

3. (2,5v) O dente da engrenagem esta sujeito à rupturas causadas por esforços de flexão e desgastes superficiais causados por fricção entre os dentes por isso, as tensões admissíveis de flexão e de contacto são parâmetros que determinam o dimensionamento. As equações têm como base:

Tensões de hertize^6. 2 Ft

Wl FY

Wp Ic

(^)   M^  t d  t Equação de Lewis

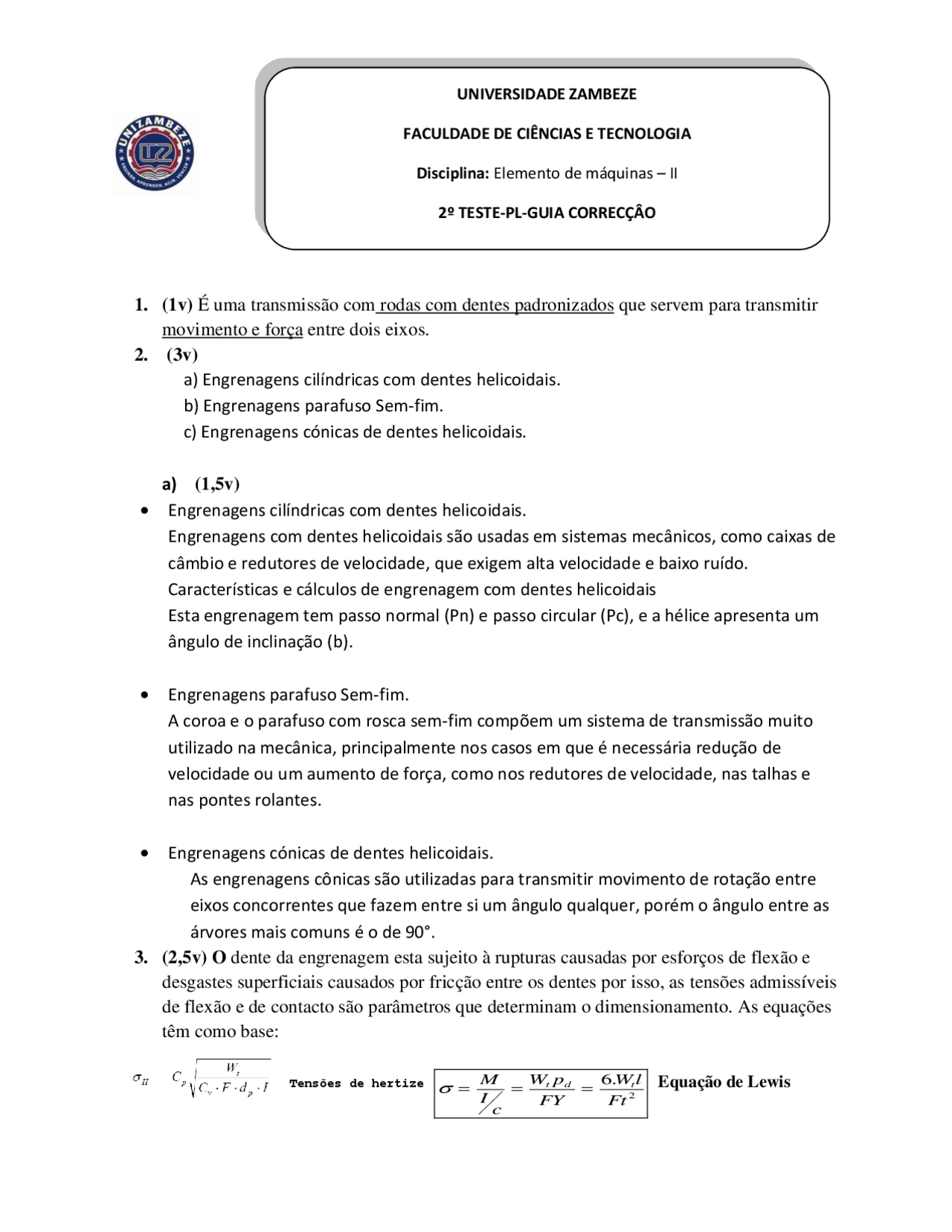

UNIVERSIDADE ZAMBEZE

FACULDADE DE CIÊNCIAS E TECNOLOGIA

Disciplina: Elemento de máquinas – II

2º TESTE-PL-GUIA CORRECÇÂO

4. (2v) É uma transmissão por parafuso sem fim. O princípio de funcionamento é de uma parafuso, cuja porca é uma roda com dentes em forma de hélices infinitas. O parafuso com passo igual à porca ao girar sobre os dentes helicoidais transmite um movimento que gera outro movimento no eixo da roda. a) (2v)

 Angulo de Hélice  Angulo de pressão  Angulo de avanço  Diâmetro primitivo correia e coroa  Passo

b) (1v) Uma das vantagens da transmissão por parafuso sem-fim é puder lograr grandes relações de transmissão podendo reduzir altas velocidades em menores. A desvantagem é de obter baixos rendimentos por causa do atrito produzido no engrenamento entre parafuso e sem-fim.

5. (2v) Classifique o tipo de trem de engrenagens mostrados na figura. a) Trem de engrenagens simples. b) Trem de engrenagens planetários. a) (3v) Equacione o calculo da relação de transmissão de cada tipo de trem.

e =  Produto do número de dentes das engrenagens motoras produto do número de dentes das engrenagens movidas

Trem de engrenagens simples

saida braço

ent braço

N N

e

 Trens planetários

a) (1v) O tipo de eixo que figuram na figura são eixos árvores. Porque eles giram juntamente co as rodas de engrenagens e polias. b) (1v) Nos eixos unidos as engrenagens aplicamos os mancais de rolamentos radiais por causa dos esforços que os apoios são sujeitos.
