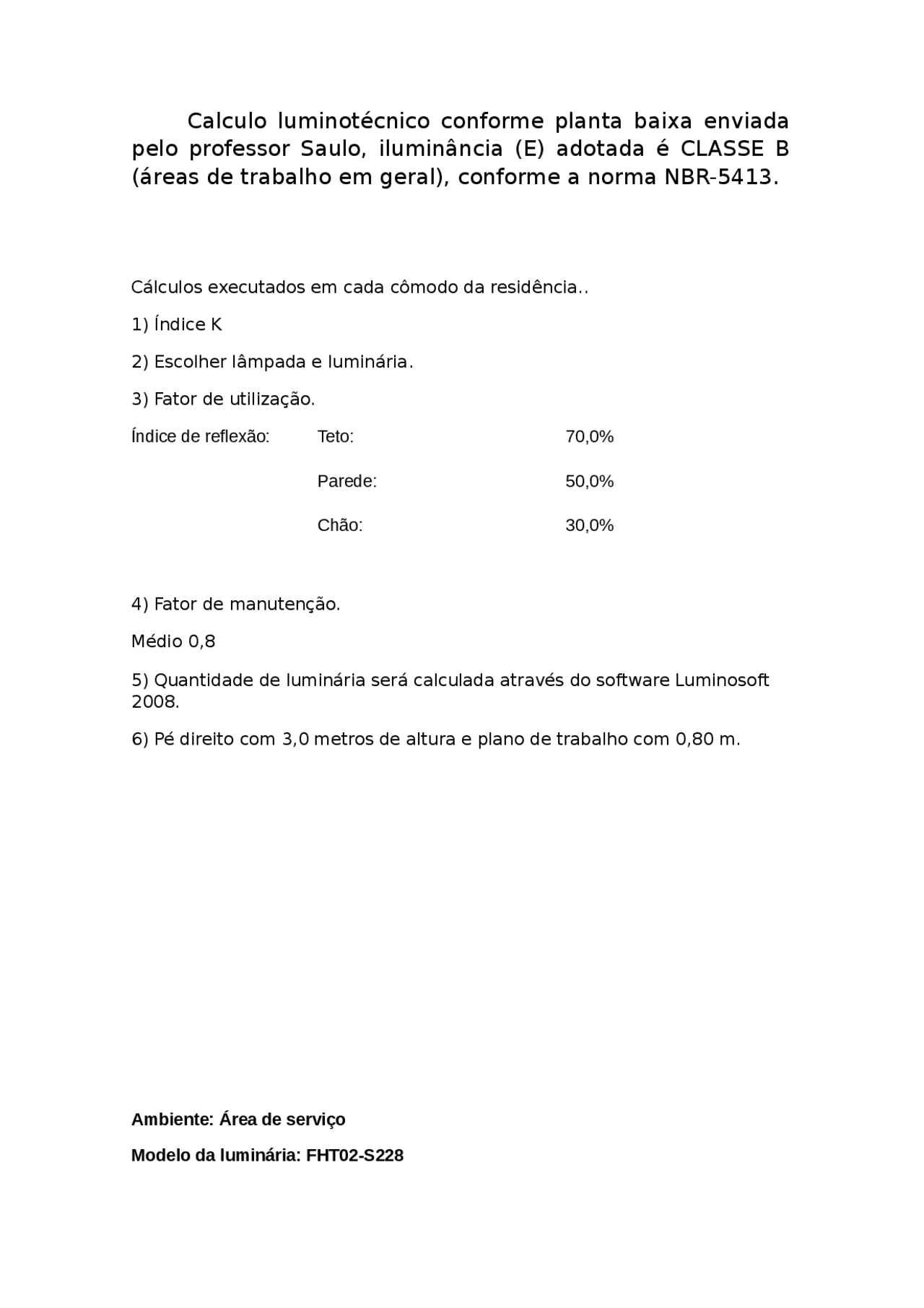

Calculo luminotécnico conforme planta baixa enviada
pelo professor Saulo, iluminância (E) adotada é CLASSE B
(áreas de trabalho em geral), conforme a norma NBR-5413.
Cálculos executados em cada cômodo da residência..
Índice K
Escolher lâmpada e luminária.
Fator de utilização. Índice de reflexão: Teto: 70,0% Parede: 50,0% Chão: 30,0%
Fator de manutenção. Médio 0,
Quantidade de luminária será calculada através do software Luminosoft
- Pé direito com 3,0 metros de altura e plano de trabalho com 0,80 m.
Ambiente: Área de serviço Modelo da luminária: FHT02-S
Quantidade: 2 luminárias. Iluminância média calculada: 543,53 lux.
Ambiente: escritório Modelo da luminária: FCN04-E Quantidade: 2 luminárias. Iluminância média calculada: 521,19 lux.
Ambiente: cozinha Modelo da luminária: FAN06-S Quantidade: 3 luminárias. Iluminância média calculada: 683,72 lux.
Ambiente: closet Modelo da luminária: DRN36-E Quantidade: 3 luminárias. Iluminância média calculada: 525,38 lux.
Ambiente: dormitório 2 Modelo da luminária: CAA01-S Quantidade: 4 luminárias. Iluminância média calculada: 691,13 lux.
Ambiente: dormitório 1 Modelo da luminária: CAA01-S
Iluminância média calculada: 528,52 lux.
Ambiente: hall Modelo da luminária: FAN01-E Quantidade: 3 luminárias. Iluminância média calculada: 640,82 lux.
Ambiente: banheiro Modelo da luminária: CAN18-E Quantidade: 2 luminárias. Iluminância média calculada: 587,16 lux.
Ambiente: banheiro Modelo da luminária: CAN03-E Quantidade: 2 luminárias. Iluminância média calculada: 577,49 lux.
