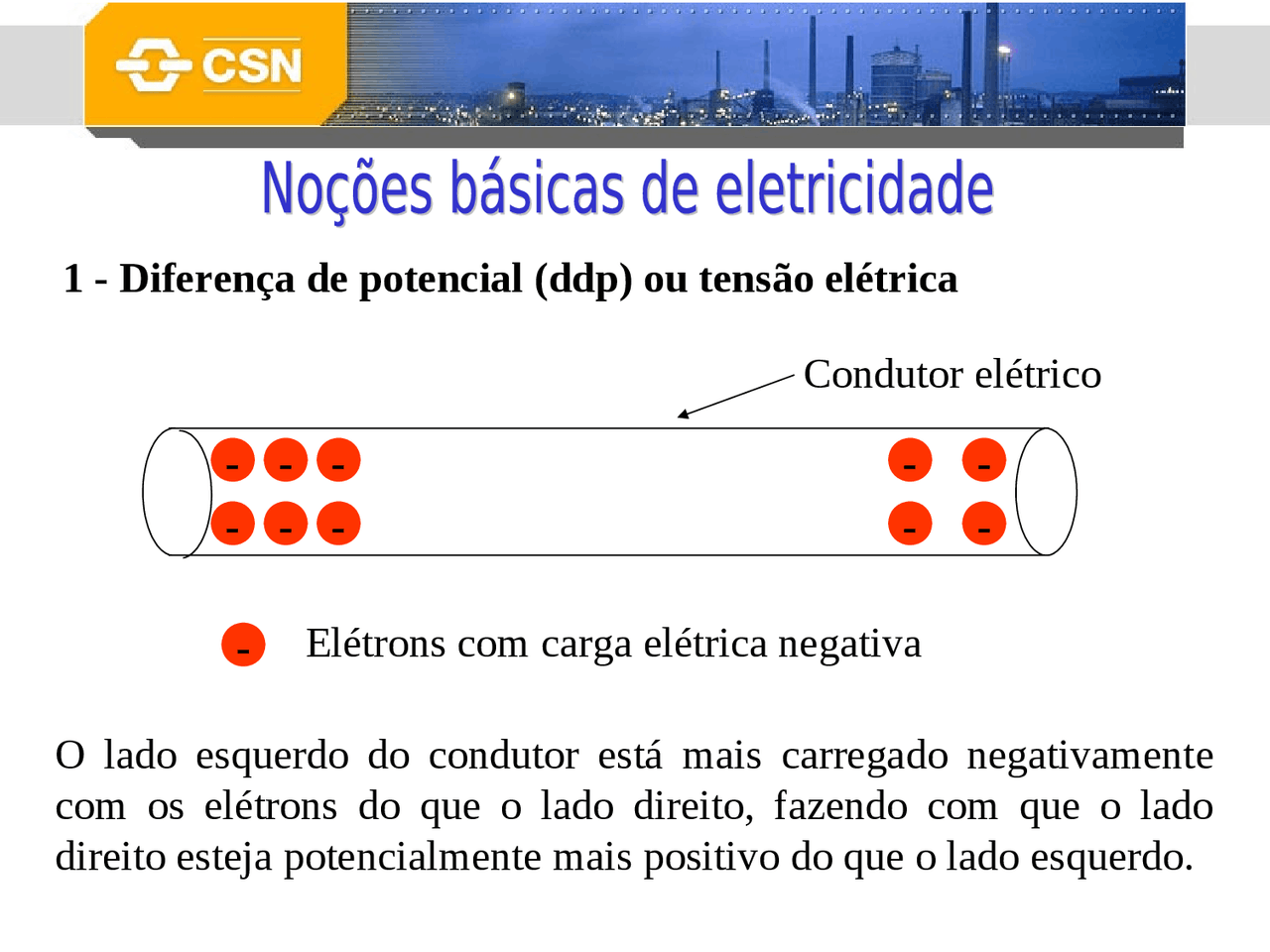

1 - Diferença de potencial (ddp) ou tensão elétrica
--
- -
-
-
- -
- -
-Elétrons com carga elétrica negativa
Condutor elétrico
O lado esquerdo do condutor está mais carregado negativamente
com os elétrons do que o lado direito, fazendo com que o lado
direito esteja potencialmente mais positivo do que o lado esquerdo.
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a
pf1b
pf1c
pf1d

Pré-visualização parcial do texto

Baixe eletricidade básica e outras Notas de estudo em PDF para Engenharia de Materiais, somente na Docsity!

1 - Diferença de potencial (ddp) ou tensão elétrica

Elétrons com carga elétrica negativa

Condutor elétrico

O lado esquerdo do condutor está mais carregado negativamente

com os elétrons do que o lado direito, fazendo com que o lado

direito esteja potencialmente mais positivo do que o lado esquerdo.

Cria-se então a chamada diferença de potencial (ddp) ou tensão

elétrica, cujo sentido de crescimento (por convenção) é sempre do

ponto mais negativo para o ponto mais positivo.

A unidade que mede a tensão elétrica é o Volt (V) e a simbologia

usual mais adotada adotada para indicar a tensão elétrica é U

elementos passivos ( que consomem energia) e E em elementos

ativos (que geram energia)

U

U

I

A unidade que mede a corrente elétrica é o Ampère (A) e a

simbologia mais adotada para corrente elétrica e a letra I

(maiúscula) ou i (minúscula)

3 - Materiais isolantes e condutores

Materiais isolantes são caracterizados por possuírem poucos

elétrons livres (aqueles responsáveis pelo surgimento da corrente

elétrica), por isso quando aplica-se uma tensão elétrica U sobre os

mesmos a corrente elétrica I estabelecida é praticamente

nula.Materiais isolantes possuem alta resistividade e baixa

condutividade.

Materiais condutores são caracterizados por possuírem muitos

elétrons livres, por isso quando aplica-se uma tensão elétrica U

sobre os mesmos surge uma corrente elétrica proporcional.

Materiais condutores possuem baixa resistividade e alta

condutividade.

5 - Resistência elétrica

U

I

l

A

l = comprimento do condutor em metros (m)

A = área da seção transversal em metros quadrados (m

2

5.1-Relação entre resistência elétrica e comprimento do

condutor

A resistência elétrica é diretamente proporcional ao comprimento

do fio, ou seja:

R ~ l

5.2-Relação entre resistência elétrica e a área da seção

transversal do condutor

A resistência elétrica é inversamente proporcional a área da seção

transversal do condutor, ou seja:

R ~ ( 1 )

A

7 - Equação da resistência elétrica de um material

R =  x

l

A

R = resistência elétrica em Ohm ()

 = resistividade do material em Ohm x metro ( x m)

l = comprimento do material em metros (m)

A = Área da seção transversal do material em metros quadrados

(m

2

8 - Lei de Ohm

U

I

l

A

A passagem de corrente elétrica I por um material de resistência R ,

faz surgir em seus terminais uma diferença de potêncial (d.d.p.) ou

queda de tensão U proporcional, ou seja:

U = R x I

U = queda de tensão em Volts (V);

R = resistência elétrica em Ohm ()

I = corrente elétrica em Ampères (A)

10 - Corrente contínua e corrente alternada

Diz-se que um sistema é em regime de corrente contínua quando

mantém sempre o mesmo sentido de fluxo ao longo de todo o

tempo em que flui através de algum material.

U

R I

U, I

t

Diz-se que um sistema é em regime de corrente alternada quando a

direção do seu fluxo da corrente (polaridade) muda ao longo do

tempo, podendo ser em períodos fixos ou não.

U

I

R

t

0

t

1

t

0

t

1

U, I

t

t

0

t

1

t

2

I

1

U

1

-U

1

-I

1

I

1

11 - Freqüência

Chama-se de freqüência o número de ciclos que uma grandeza

executa num período de 1 segundo. A unidade que mede esta

grandeza é o Hertz (Hz) e normalmente é simbolizada pela letra f.

Exemplos :

Diz-se que um sistema é de 60Hz quando ele executou 60 ciclos

(60 revoluções) no prazo de 60 segundos.

f =

n.º de ciclos de revolução

1 segundo

ciclos

segundo

(Hertz)

12 - Período

Determina-se como período de uma grande o tempo que a mesma

leva para completar um ciclo de revolução. Normalmente é indicada

pela letra maiúscula T a unidade mais utilizada é o segundo (s).

U

t

t

0

t

1

t

2

U

1

-U

1

I

I

1

-I

1

t

0

t

1

t

2

t

3

período

T = t

2

  • t

0

período

T = t

2

  • t

0

Logo, verifica-se que ao dobrarmos a freqüência, reduzimos o

período da grandeza pela metade, então:

f =

T

14 - Sistema monofásico em 60Hz

Diz-se que o sistema de corrente alternada é em 60Hz quando

obedece a seguinte equação em função do tempo:

U = U

PICO

x sen (t) (V)

Onde: U = Tensão instantânea (V)

U

PICO

= Valor máximo absoluto da tensão em (V)

t = tempo (s)

 = freqüência angular em radianos por segundo (rad/s)

 = 2 x  x f

em f = 60Hz, tem-se:

 = 2 x  x 60 = 377 rad/s

então: U = U

PICO

x sen (377t) (V)
