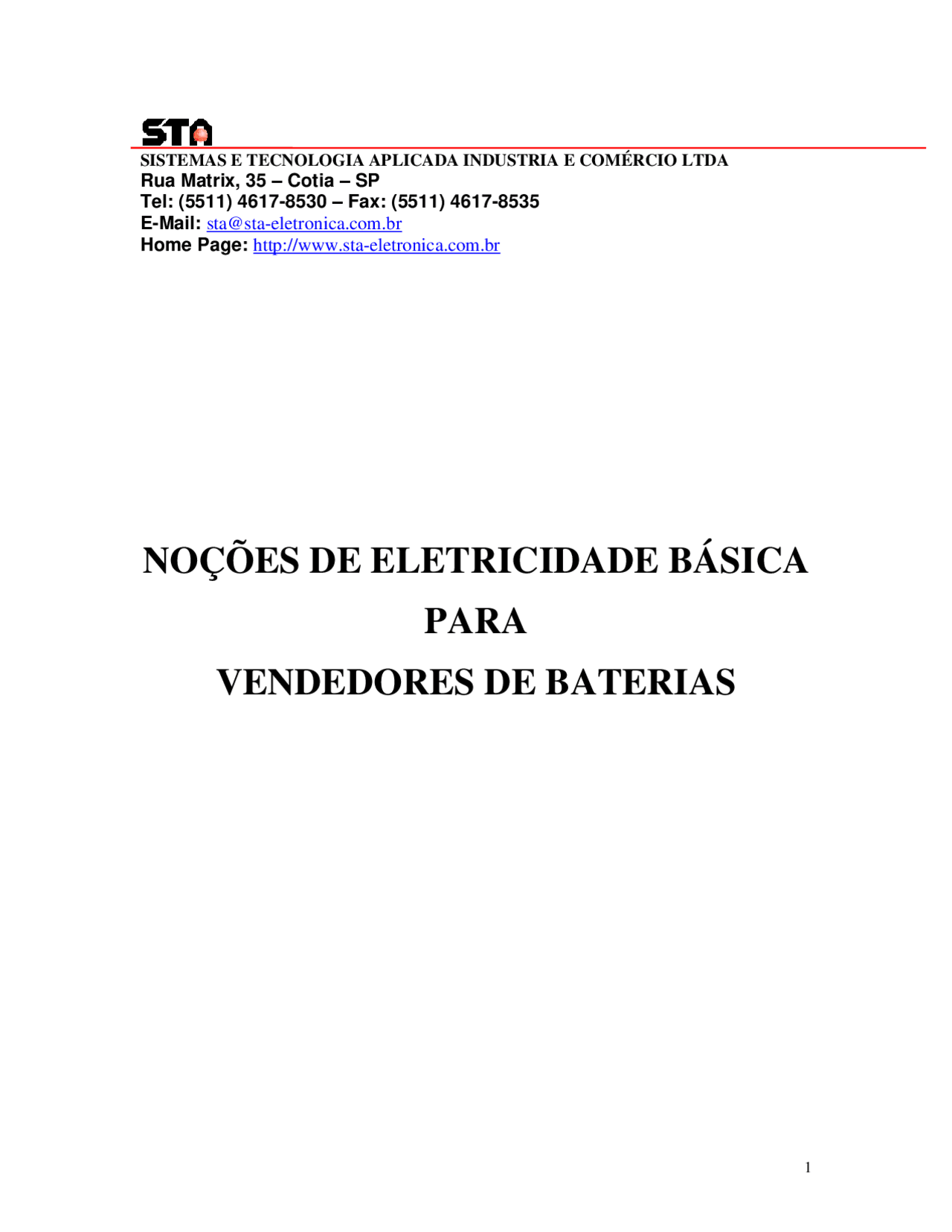

SISTEMAS E TECNOLOGIA APLICADA INDUSTRIA E COMÉRCIO LTDA Rua Matrix, 35 – Cotia – SP Tel: (5511) 4617-8530 – Fax: (5511) 4617- E-Mail: [email protected] Home Page: http://www.sta-eletronica.com.br
É um movimento ordenado de cargas elétricas dentro de um fio de metal.
É semelhante a uma corrente de água dentro de uma mangueira.
A corrente elétrica é medida em AMPÉRES – abreviada por A.
Um miliampére é igual a um ampére dividido por 1000 (abreviado por mA).
Uma corrente para se estabelecer em um fio, precisa de uma força externa, ou seja, de algum tipo de ação externa que “empurre” as cargas elétricas e as coloque em movimento.
Fazendo uma comparação com um sistema de água, para que haja circulação de água, é necessária uma pressão. Essa pressão vem da caixa de água. É o peso da água que faz a água circular.
Essa pressão externa ou força externa é denominada tensão elétrica ou voltagem. Quem gera essa força ou pressão externa chama-se GERADOR.
Uma BATERIA nada mais é do que um gerador elétrico. A bateria gera tensão elétrica
Da mesma forma, uma bateria de 1300 mAh pode alimentar uma carga com 13 mA durante 100 horas ( 13 mA x 100 horas = 1300 mAh).
As baterias podem ser ligadas em série, em paralelo e série-paralelo.
A tensão do pack é a soma das tensões das baterias
A corrente ( capacidade ) do pack é a corrente de uma bateria
EXERCÍCIOS ( Ver respostas no final da apostila )
1.Qual a tensão e capacidade de um pack com 4 baterias de 600mAh em série? ____________________ V _________________ mAh
2.Qual a tensão e capacidade de um pack com 6 baterias de 800 mAh em série? ____________________ V _________________ mAh
3.Qual a tensão e capacidade de um pack com 3 baterias 300 mAh em série? ____________________ V _________________ mAh
4.Qual a tensão e capacidade de um pack com 10 baterias de 1300 mAh em série? ____________________ V _________________ mAh
A tensão do pack é igual à tensão de uma bateria
A corrente do pack é igual à soma do corrente de todas as baterias.
EXERCÍCIOS ( Ver respostas no final da apostila ):
5.Qual a tensão e capacidade de um pack com 4 baterias 600 mAh em paralelo? ____________________ V _________________ mAh
6.Qual a tensão e capacidade de um pack com 6 baterias 800 mAh em paralelo? ____________________ V _________________ mAh
7.Qual a tensão e capacidade de um pack com 3 baterias 300 mAh em paralelo? ____________________ V _________________ mAh
PARA IDENTIFICAR UMA BATERIA (ou PACK) VOCÊ PRECISA SABER:
Perguntar ao cliente qual o espaço disponível para a bateria que ele quer comprar.
Você deve oferecer ao cliente uma bateria menor ou igual à original. Caso isso não seja possível, você deve oferecer aquela de tamanho mais próximo e discutir com o cliente se ela pode ser usada.
2- CORRENTE
Perguntar ao cliente qual a capacidade da bateria que ele quer comprar ( quantos mAh ou Ah).
A capacidade da bateria ( ou pack ) que você está oferecendo tem que ser maior ou igual ao consumo do aparelho do cliente.
Se você não tiver nenhuma bateria com capacidade maior ou igual àquela que o cliente precisa, você pode oferecer uma de capacidade menor, sempre avisando que a autonomia ( duração ) da bateria será proporcionalmente menor.
Exemplo: Se a bateria original do cliente é de 1500 mAh e dura 15 horas, você pode oferecer uma bateria de 1300 mAh , avisando o cliente que a bateria nova vai durar menos, 13 horas.
3- TENSÃO ( VOLTAGEM )
Perguntar ao cliente a voltagem da bateria original. A tensão da bateria ( ou pack ) que você irá oferecer ao cliente, tem que ser a mesma que o original. Na maioria dos casos, tolera-se uma diferença de até 20%.
Exemplo: Uma pilha comum de 1,5 volt pode ser substituída por uma bateria recarregável de 1,2 V ( 1,5 V – 20% = 1,2 V ).
Se o cliente tiver dúvida à respeito do uso da bateria recarregável, por causa da tensão, sugira a ele que se faça uma amostra para teste.
Verificar com o cliente qual o tipo de conector que é usado na bateria.
Verificar com o cliente o material da bateria original - NICD, NIMH, LITHIUM OU CHUMBO-ÁCIDO
O cliente precisa de um pack com 3,6 volts, 1700 mAh e tamanho 23 x 43 x 69 mm. O que você sugere?
Bateria modelo: ____________
Ligação: Série Paralela Mista
Quantidade de células: ____________
EXERCÍCIO 10:
O cliente precisa de um pack com 9,6 volts, 800 mAh e tamanho 30 x 50 x 60 mm. O que você sugere?
Bateria modelo: ____________
Ligação: Série Paralela Mista
Quantidade de células: ____________
Ni-Mh - 1,2 Volts Tecnologia mais recente Não polui o meio ambiente Não tem efeito memória Mais leves que as baterias de NiCd Tem maior corrente que as baterias Ni-Cd ( baterias de mesmo tamanho )
Litio Ion ou Litio Polímero - 3,7 Volts Tecnologia mais recente que NiMh Não polui o meio ambiente Não tem efeito memória Mais leves que as baterias de NiMh Tem maior capacidade que as baterias Ni-Mh ( baterias de mesmo tamanho ) Tem maior voltagem que as baterias NiCd e NiMh – 3,7V
Baterias Seladas de Chumbo - 6 ou 12 Volts Tecnologia Antiga Polui o meio ambiente Usada quando se precisa alta capacidade, por exemplo 7 Ah ( 12V/7. mAh ) Mais pesadas que as baterias de NiCd/NiMh e Litio Ion.
Não pode. Ao soldar as baterias com ferro de solda, a temperatura na cabeça da bateria pode chegar aos 300 0 C.
Como a bateria é feita para suportar no máximo 65 0 C ela vai estragar.
1-Carregar uma bateria com corrente excessiva. A corrente normal de carga de uma bateria é de 10% do valor nominal. Por exemplo, uma bateria NiMh de 1,2V/1300mAh deve ser carregada com uma corrente de 130 mA durante 15 horas. Existem carregadores de má qualidade no mercado que não respeitam esse limite e estragam a bateria.
2- Ligar a bateria com polaridade invertida.
3- Descarregar a bateria com corrente excessiva. Normalmente pode-se descarregar a bateria com uma corrente igual à sua corrente nominal. Valores maiores podem danificar a bateria. Por exemplo, uma bateria 1300 mAh pode ser descarregada com uma corrente máxima de 1300 mA. Colocar a bateria em curto também pode danifica-la.
4- Deixar a bateria estocada e sem recarga durante muito tempo. As baterias NiCd podem ficar até 8 meses estocadas sem recarga. As baterias NiMh podem ficar até 6 meses estocadas sem recarga. As baterias seladas podem ficar até 6 meses estocadas sem recarga.
5- Descarregar a bateria até uma tensão muito baixa. Baterias NiCd e NiMh devem ser descarregadas até 0,95 V por célula. Baterias seladas de 12 Volts podem ser descarregadas até 10,5 V. Baterias seladas de 6 Volts podem ser descarregadas até 5,25 V.
ATENÇÃO: O índice de defeitos de fabricação em baterias recarregáveis é menor que 1 a cada 1.
Quando um cliente apresenta várias baterias com problema, o mais provável é que uma das causas acima esteja acontecendo. Neste caso, onde fica comprovado o mau uso, as baterias perdem a garantia.
Todas as baterias vendidas pela STA, tem especificações técnicas detalhadas. Se o cliente estiver com dúvidas técnicas, ofereça essas especificações.
Respostas dos Exercícios
1)Qual a tensão e capacidade de um pack com 4 baterias 1,2V/600mAh em série? 4,8 V / 600 mAh
Bateria modelo: 1,2V – tamanho SC – 1800 mAh - NiCd
Ligação: Série Paralela Mista
Quantidade de células: 3
Bateria modelo: 1,2V – tamanho AA – 800 mAh - NiCd
Ligação: Série Paralela Mista
Quantidade de células: 8
Bateria modelo: 1,2V – 1300 mAh – tamanho AA - NiMh
Ligação: Série Paralela Série-Paralelo
Quantidade de células: 12 células ( 6 em série - em paralelo – com 6 em série )
