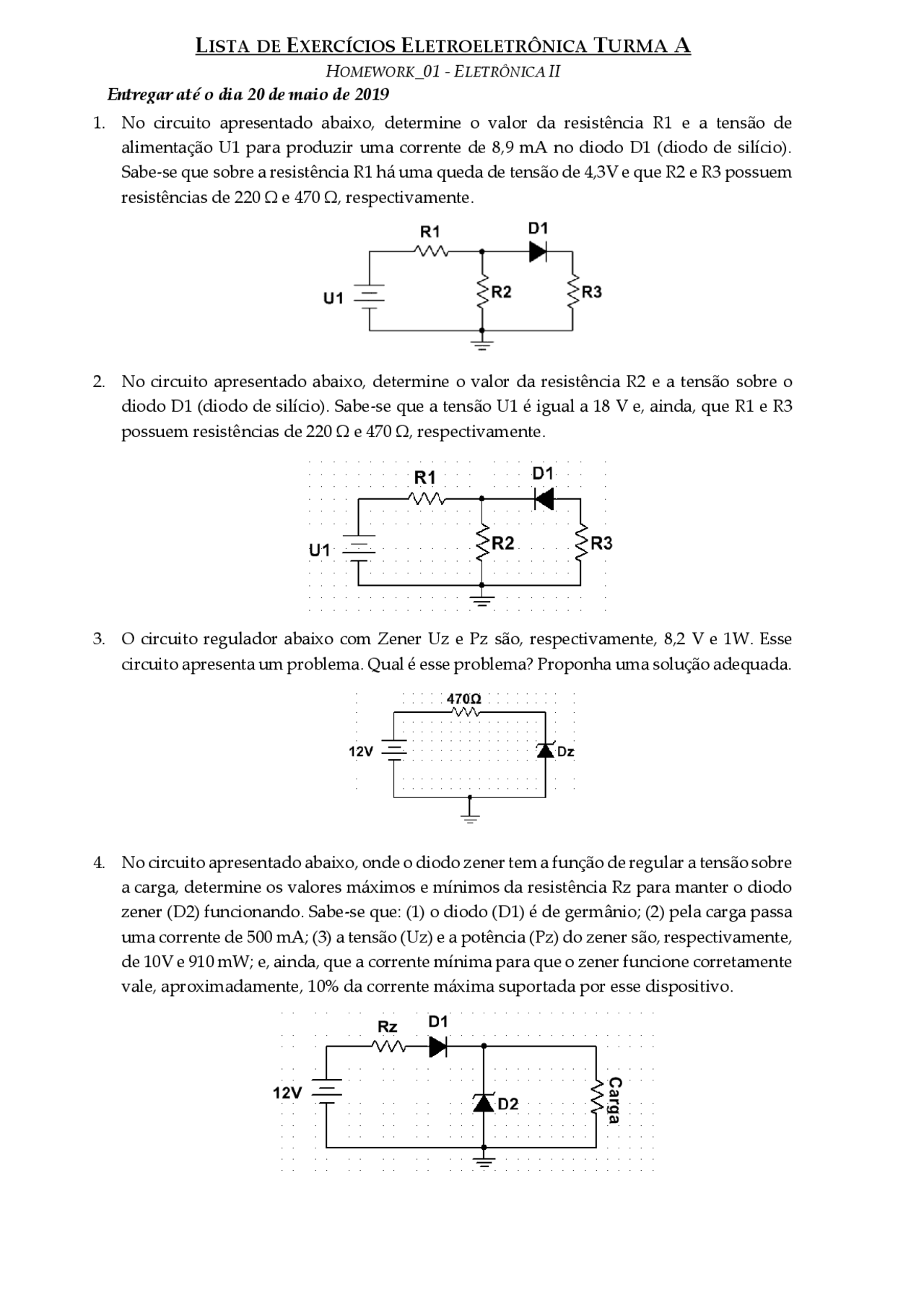

1. No circuito apresentado abaixo, determine o valor da resistência R1 e a tensão de
alimentação U1 para produzir uma corrente de 8,9 mA no diodo D1 (diodo de silício).
Sabe-se que sobre a resistência R1 há uma queda de tensão de 4,3V e que R2 e R3 possuem
resistências de 220 Ω e 470 Ω, respectivamente.
2. No circuito apresentado abaixo, determine o valor da resistência R2 e a tensão sobre o
diodo D1 (diodo de silício). Sabe-se que a tensão U1 é igual a 18 V e, ainda, que R1 e R3
possuem resistências de 220 Ω e 470 Ω, respectivamente.
3. O circuito regulador abaixo com Zener Uz e Pz são, respectivamente, 8,2 V e 1W. Esse
circuito apresenta um problema. Qual é esse problema? Proponha uma solução adequada.
4. No circuito apresentado abaixo, onde o diodo zener tem a função de regular a tensão sobre
a carga, determine os valores máximos e mínimos da resistência Rz para manter o diodo
zener (D2) funcionando. Sabe-se que: (1) o diodo (D1) é de germânio; (2) pela carga passa
uma corrente de 500 mA; (3) a tensão (Uz) e a potência (Pz) do zener são, respectivamente,
de 10V e 910 mW; e, ainda, que a corrente mínima para que o zener funcione corretamente
vale, aproximadamente, 10% da corrente máxima suportada por esse dispositivo.
LISTA DE EXERCÍCIOS ELETROELETRÔNICA TURMA A
HOMEWORK_01 - ELETRÔNICA II
Entregar até o dia 20 de maio de 2019
